拉伸长度/调整角度
在梁的参考轴末端点上使用浮动工具框命令。
对于倾斜梁：

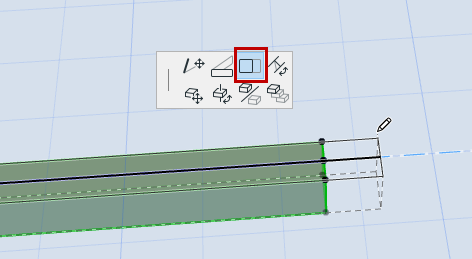

- 以固定的倾斜度拉伸长度

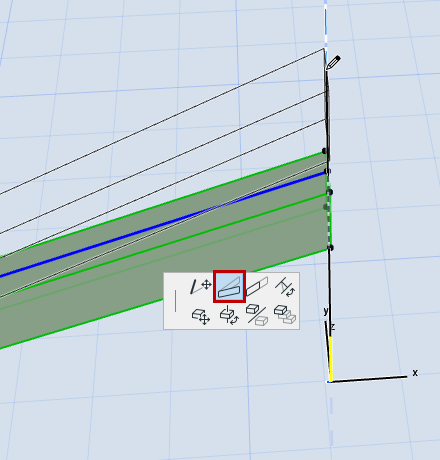

- 修改角度

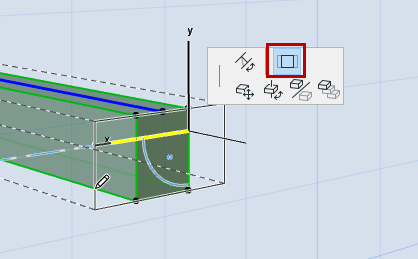

拉伸梁的横截面
对于非曲线和未分段的梁：
在平面图或3D视窗中，使用浮动工具栏命令来拉伸梁的横截面尺寸。
注： 若梁的参考线
垂直 于剖面线，则可在剖面视图中对梁进行拉伸。
可选择使用编辑 > 再成型 > 拉伸。

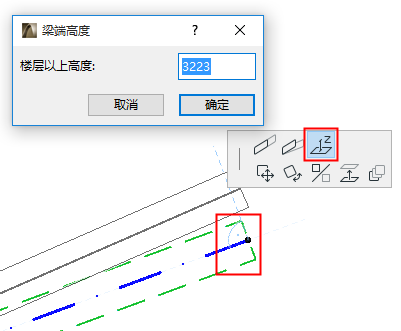

在平面图中编辑倾斜梁
- 选择平面图上的倾斜梁。
- 在参考线的浮动工具框中单击端点高度命令。
- 在梁的末端高度对话框中，为所选梁的端点输入新的高度。
