选中并修改梁洞口

修改单个洞口

1. 执行下列其中一个操作：

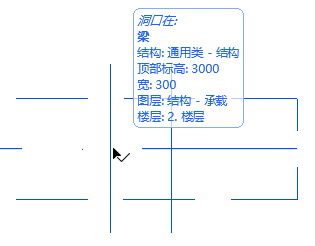

   • 通过箭头工具激活，点击洞口的中间部分。
   • 通过其他箭头工具激活，按Shift并点击洞口的中间部分。

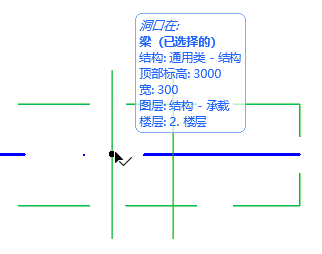

   现在已选中了洞口。



2. 打开梁选择设置 - 通过洞口面板修改所选洞口的形状和尺寸（或通过信息框内的控制项）。





• 形状：矩形或圆形
• 平面图上的轮廓：选择平面图符号：显示轮廓线或仅显示轴
• 大小：输入洞口的水平和垂直尺寸，圆形洞口要输入直径。
• 位置：洞口中心至梁顶部表面的距离。

修改所有洞口

1. 选择梁。选择所有梁洞口。

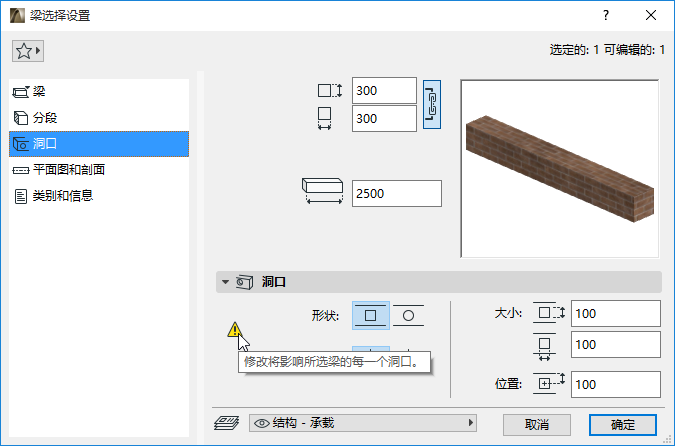

2. 打开梁选择设置 - 通过洞口面板同时修改所有梁洞口（或使用信息框内的控制项）。

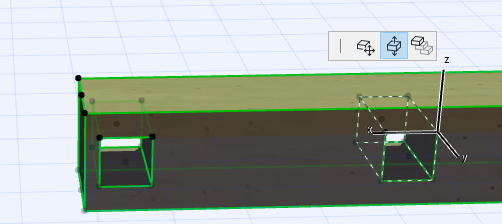

图形化移动梁的洞口

• 沿着梁横向拖移一个洞口（平面图或3D）
• 沿着Z轴上下拖移一个洞口（3D）





弯曲梁上的洞口

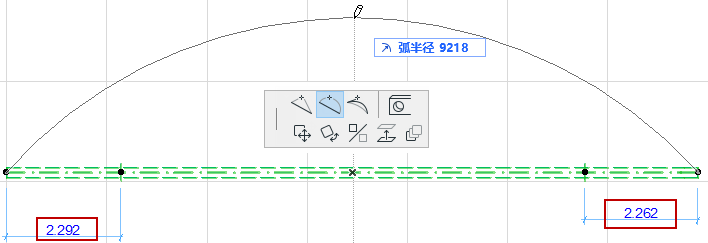

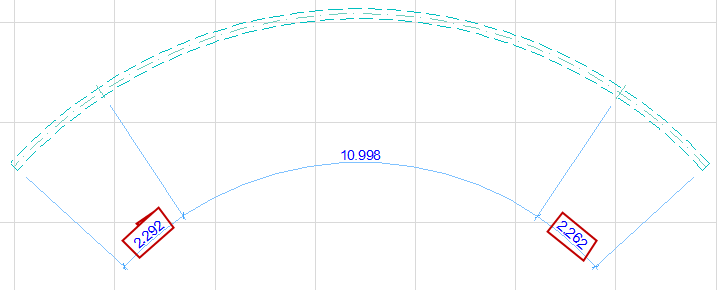

假设您把洞口放置在直梁中 (位于来自梁的任一端的给定距离)，然后您弯曲梁(按照下图所示)。

在 梁的洞口位置 对话框中可选择如何处理弯曲梁上洞口的新位置：

保持距离：洞口距离最近的梁末端（沿弧梁中心测量）的测量距离保持不变。

保持比例关系：洞口与梁末端保持成比例的距离，如前所述。
