墙参考线

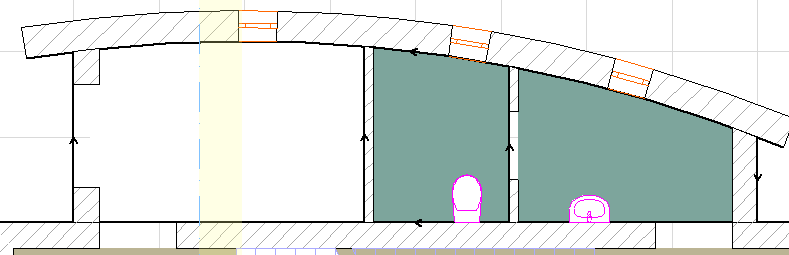

每个墙都有一个参考线 和一个方向。如果切换到开，在墙的参考线在平面图中可视：

视图 > 屏幕视图选项 > 墙 & 梁的参考线

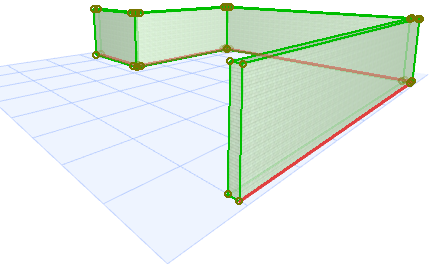

在3D窗口中，所选墙的参考线用不同的颜色显示：可以用选项>工作环境>选择和元素信息的“3D中的参考线”设置来改变这种颜色。

参考线的作用

清除交叉的参考线有助于墙达到精确的连接，关联到核心的参考线允许在不移动核心位置的情况下编辑饰层。

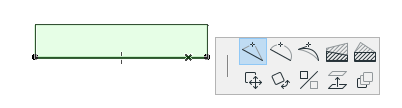

参考线创建了用于选择、移动和转换墙的热点和边缘。一些弹出式小面板编辑命令只有通过点击所选墙的参考线才能进入，如这里的两个图片所示：

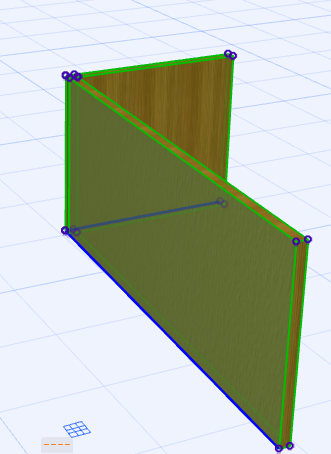

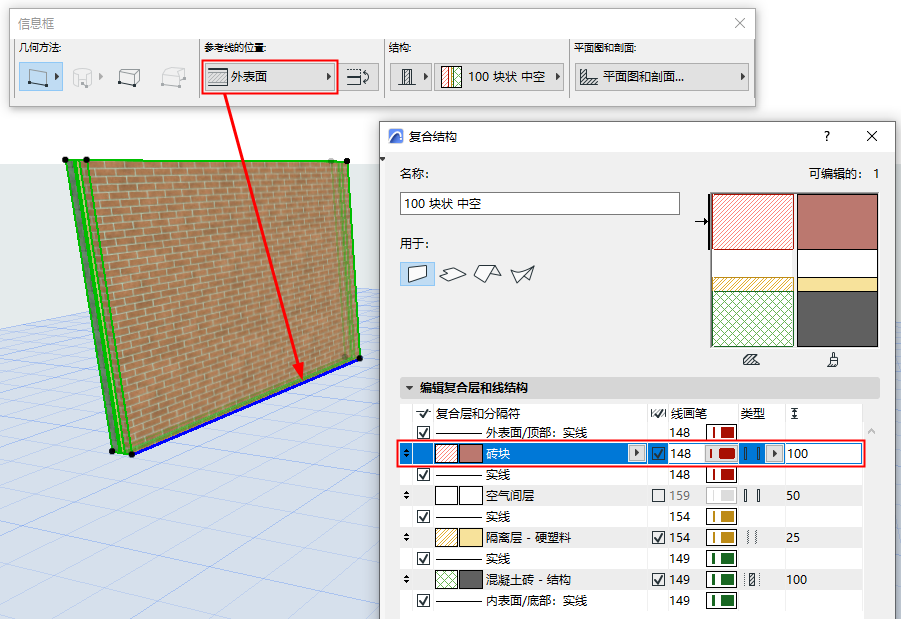

参考线的位置决定了墙的 “外” 和“内” 表面。使用墙设置模型面板中的控制项，单独的表面材质可应用于墙的“外” 和“内” 表面。

墙的方向

由参考线上的箭头指示的墙的方向，是由定义墙端点的顺序定义的。

注：曲面墙和多边形墙的方向是固定的，并且不能翻转。

注：使用编辑 > 参考线和平面命令，您可以修改所选墙类型元素的参考线和位置。

参见修改墙的参考线和反转墙的方向。

修改墙参考线的位置

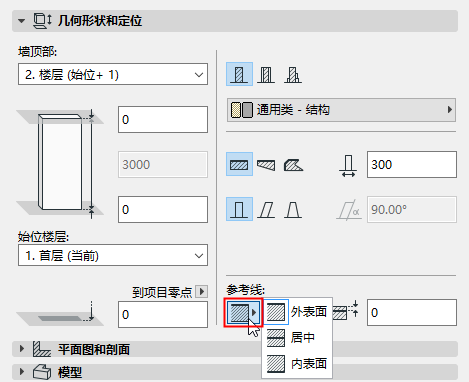

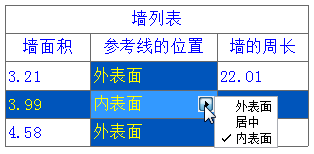

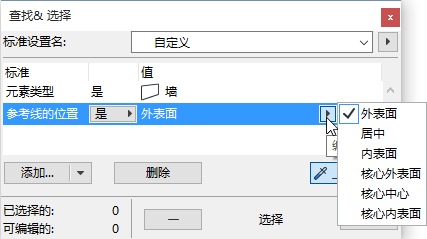

使用墙设置中的信息框或几何形状和定位面板来选择参考线的位置。点击快捷键“C” 重复循环墙信息框中的参考面板选项。

基础墙的参考线

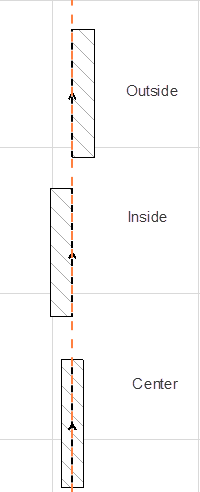

一个基础墙有三条可能的参考线：沿外表面、内表面或中心。

默认情况下，参考线沿“外表面”运行。

复合墙的参考线

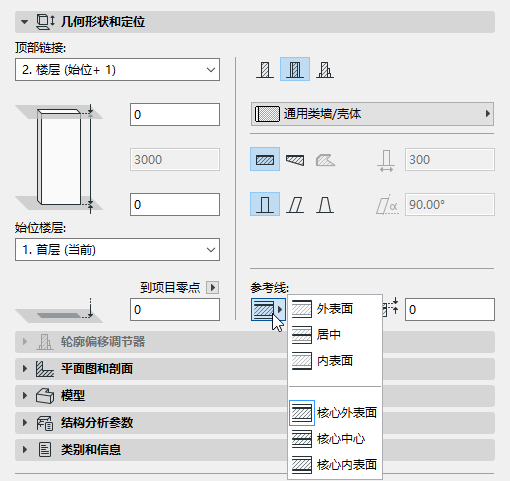

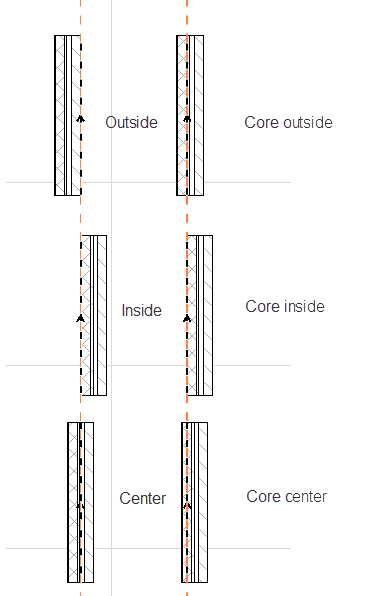

一个复合墙有六条可能的参考线：墙的外表面/中心/内表面，加上墙核心的外表面/中心/内表面。

注：如果选择的复合构造没有核心，那么与核心有关的参考线的选择将禁用。

默认情况下，参考线沿外表面运行。

对于复合墙，“外”表面是在复合设置的复合墙皮中第一个被列出。

观看视频

梯形墙的参考线

一个梯形墙有两条可能的参考线位置：外表面或核心外边（如果它有核心）。

见创建梯形墙。

多边形墙的参考线

墙设置中的参考线控制项不能用于多边形墙。(多边形墙参考线不用通过弹出式小面板灵活的移动。)

截面 (复杂)墙的参考线

截面 (复杂) 墙的参考线取决于在截面管理器/编辑器中定义的用户原点。

参考线偏移量

如果适用一个“外表面” 或 “内表面”参考线，输入一个正数偏移将参考线向墙的中心（或核心中心）移动。一个负数偏移将把参考项移动的远离中心 (或核心中心)。（如果参考线在中心，偏移量则不可用）。

由于您调整了参考线的位置，请注意墙体将横向移动。参考线停留在原地。

注：与此相反，当使用修改墙的参考线命令完整保留墙的位置，及/或洞口镜像时，移动参考线。

参见修改墙的参考线。

沿参考线翻转墙

该命令将沿其参考线翻转 (或镜像) 所选的墙。参考线保留在原地，但是墙的主体翻转到另一侧。注意洞口不能修改其洞口方向。

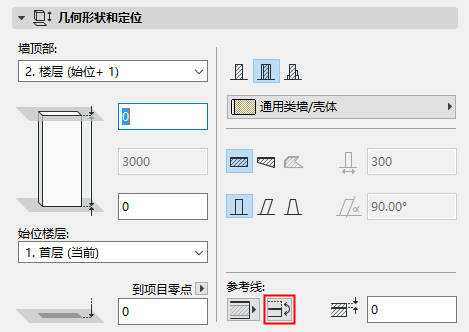

该命令在墙的信息框，以及墙设置的几何形状和定位面板中可用。

注：当使用修改墙的参考线命令完整保留墙的位置，及/或洞口镜像时，移动参考线。
