交叉山墙屋顶

通过将两个不同的山墙屋顶相互修剪来进行创建。

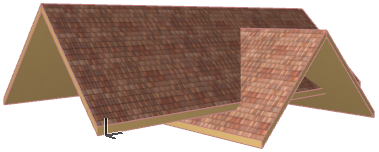

1. 以创建两个在每端成山墙的屋顶开始，并在相互的顶部放置，就像这样：





   要了解制作山墙屋顶的方法，参见山墙屋顶.

   可按需调整每个屋顶的轴线标高来获得正确的几何形状。

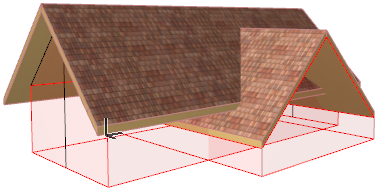

2. 在执行修剪前，在视图>平面视图选项> 修剪主体处，使修剪主体能看见。这将展示屋顶如何相互剪切。

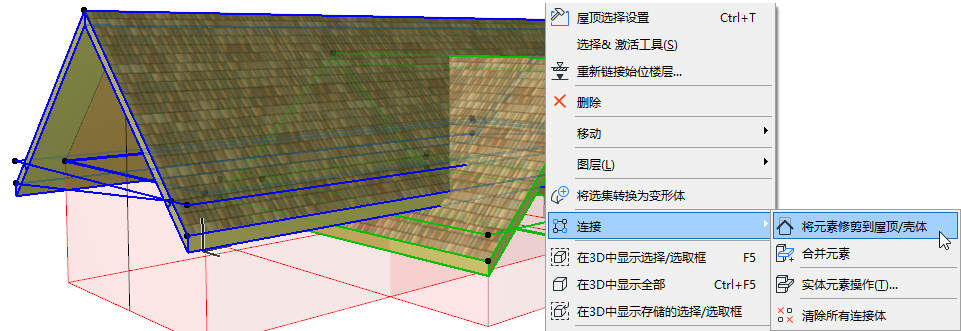

3. 选择两个屋顶。从上下文菜单选择连接，然后选择将元素修剪到屋顶/壳体（也可从标准工具条中选择）。

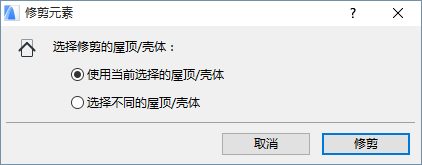

4. 由于两个所选的屋顶都要进行修剪，在出现的对话框中，把该选项维持原样，并点击修剪。

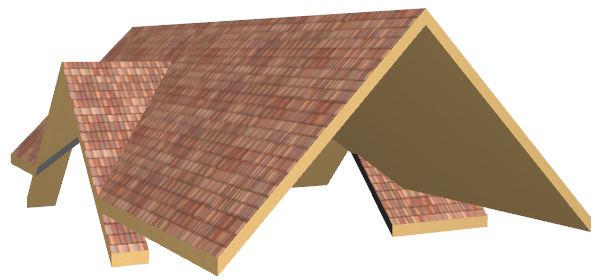

5. 查看结果。我们了解到，有些修剪被遗漏。

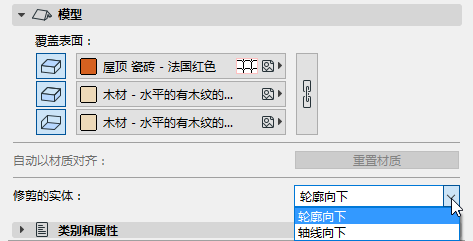

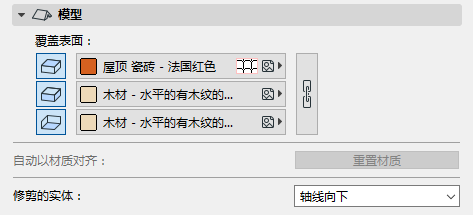

   原因是两个屋顶的修剪实体都是轴线内的部分并要向下延伸：这是在屋顶设置对话框的模型面板中定义的：









   因此，落在修剪实体外任何修剪屋顶的部分都修剪不了。

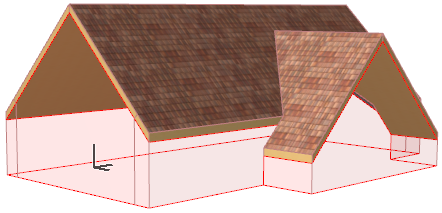

6. 要进行修正，只需将两个屋顶的修剪主体的定义改为“轮廓向下”。了解一下修剪几何图形更改的方法。









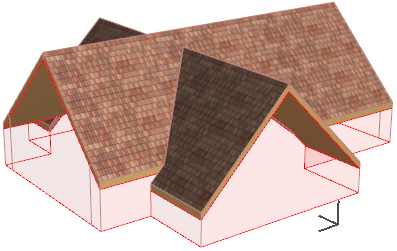

不必重新执行修剪命令；修剪关系自动更新，

见修剪多个所选的元素：自动修剪。
