创建洞口于屋顶

有创建屋顶洞口的方法。

方法1

  1. 在平面图或3D窗口中选择屋顶。

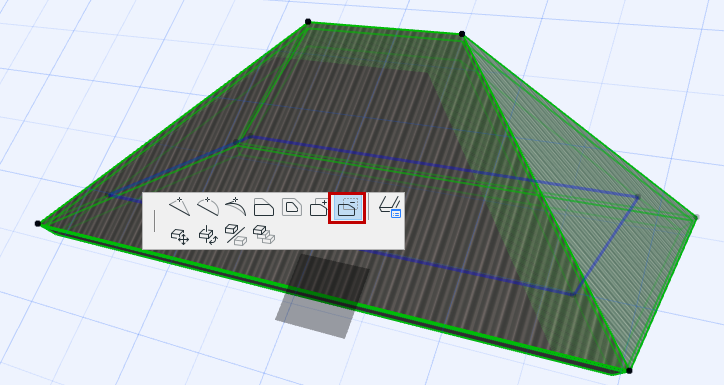

  2. 从轮廓多边形（非枢轴多边形！）中，产生弹出式小面板并选择从多边形减少命令。

  3. 在屋顶中绘制洞口，

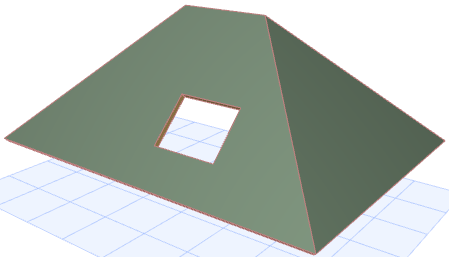

  4. 在3D中查看结果。


方法2

  1. 选择屋顶。
  2. 激活屋顶工具，在边界内绘制新轮廓。新轮廓被理解为屋顶内的一个洞口。
    注： 如果创建一个洞口，其轮廓与主屋顶的轮廓或同一多边形的其它洞口的轮廓相交，Archicad将显示一条警告信息，但仍会创建该洞口的轮廓。
