合并修剪元素

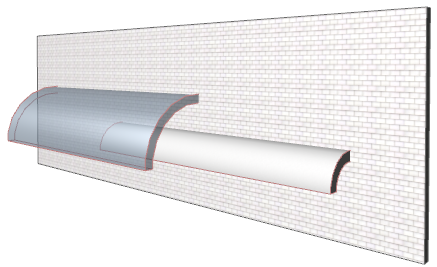

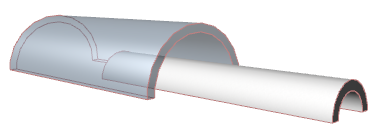

假设用以下两个壳体设计开始，然后有一面墙穿过它。



用墙不延伸到任何一个壳体之上的方式，对该墙进行修剪。壳体本身还要保留原样。

解决方案是，将两个壳体的修剪主体结合，不修剪 壳体本身。然后用结合的修剪主体，一步将墙修剪。

1. 两个壳体都选择。

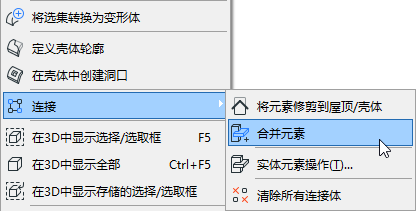

2. 从上下文菜单中，选择 连接 > 合并元素 (或 设计 > 连接 > 合并元素)。





您已合并了壳体的修剪主体，而没把壳体本身的任何部分修剪掉。

现在将这个合并而且未动过的壳体合成用作修剪元素，可在墙上执行自动修剪程序：

1. 将墙和壳体一起选择。

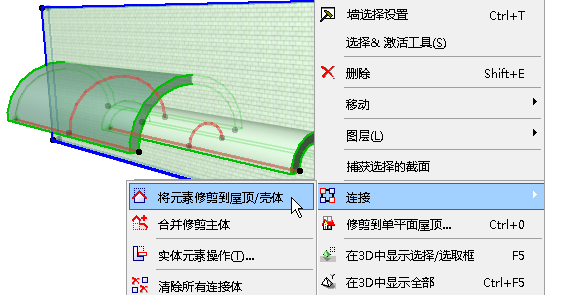

2. 从上下文菜单中，选择连接>将元素修剪到屋顶/壳体（也可从标准工具条中选择）。





3. 在出现的对话框中，点击修剪。

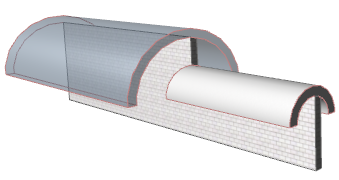

4. 在3D中查看结果。
