创建MEP对象
MEP对象的详细程度定义
|
选定的2D视图详细程度
|
默认LOD
|
LOD替代1
|
详细程度替代值2
|
详细程度替代值3
|
|
完全的
|
完全的
|
中
|
低
|
系统2D边界框
|
|
中
|
中
|
低
|
完全的
|
系统2D边界框
|
|
低
|
低
|
中
|
完全的
|
系统2D边界框
|
|
选定的3D详细程度
|
默认LOD
|
LOD替代1
|
详细程度替代值2
|
详细程度替代值3
|
|
完全的
|
完全的
|
简化
|
示意性的
|
3D视图未显示
|
|
简化
|
简化
|
示意性的
|
完全的
|
3D视图未显示
|
|
示意性的
|
示意性的
|
简化
|
完全的
|
3D视图未显示
|
附加的组件/任务
- 对于MEP对象，三维表达要求使用MEP连接对象（可在MEP图库> MEP连接中找到），以促进MEP对象的自动连接。
- 该MEP连接组件必须被分配到3D模型（高精度）中。
- 对于风管/水管内置设备图库部件，必须至少有2个MEP连接，分配给三维模型（高精度）。这些必须放置在朝向相反方向的单个轴上。

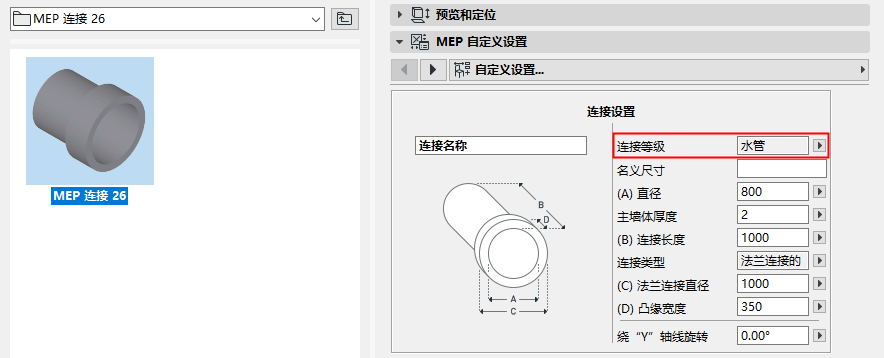

- 当创建风管或水管的MEP图库部件时，请确保MEP连接组件被分配到相应的连接类别：风管或水管
