LOD推荐

建议的2D符号的详细程度

请考虑比例尺的笔粗细和细节外观——如果比例尺过大，则太过详细的2D表达可能难以阅读。

二维符号的详细程度示例

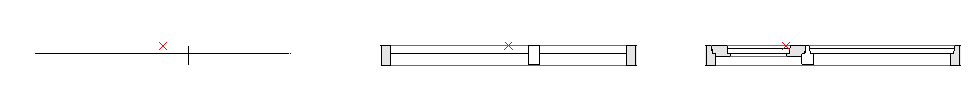

图 1. 窗：低、中、高精度的详细程度分配

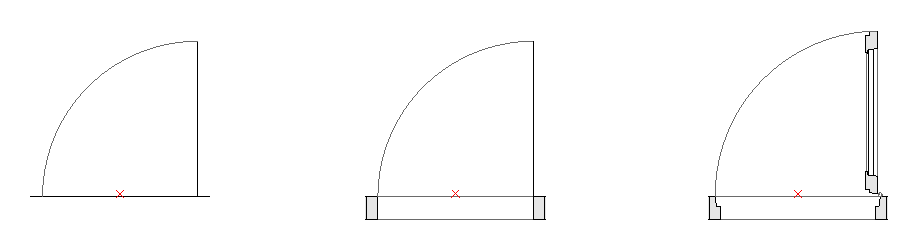

图 2. 门：低、中、高精度的详细程度分配

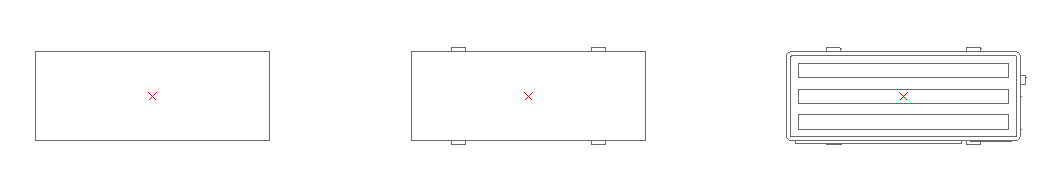

图 3. 对象：低、中、高精度的详细程度分配

建议的3D模型详细程度

创建非常详细的3D模型会导致多边形过多，从而降低Archicad的速度。下面是帮助您在不影响性能的情况下创建图库部件的提示：

• 一般情况下，创建详图时应避免使用低于1:20的比例（例如1:10或1:5等）。
• 简化窗框/窗扇剖面或组装截面的形状
• 不要对不必要的元素进行建模（如果可能的话），如门/窗密封条、详细的门/窗铁件、紧固件和类似的东西。
• 避免创建过多的弯曲表面。
• 创建半径非常小的曲面将导致切面的出现；最好的办法是将其简化。(简化使用的一个典型例子，是门或窗框架和窗扇上挤出的钢/铝截面）。
• 对于应该在剖面图上显示为单条线的元素，使用变形体工具（厚度为零的平面）（例如，示意性详细程度的3D模型中的玻璃窗或门扇/窗扇）。

三维模型的详细程度示例

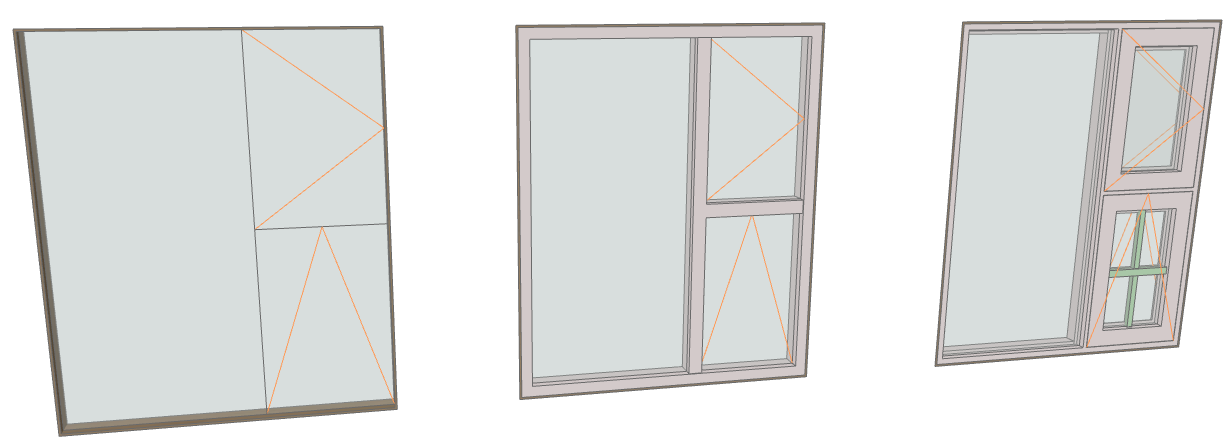

图 4. 窗：示意性的、简化的、高精度的详细程度分配

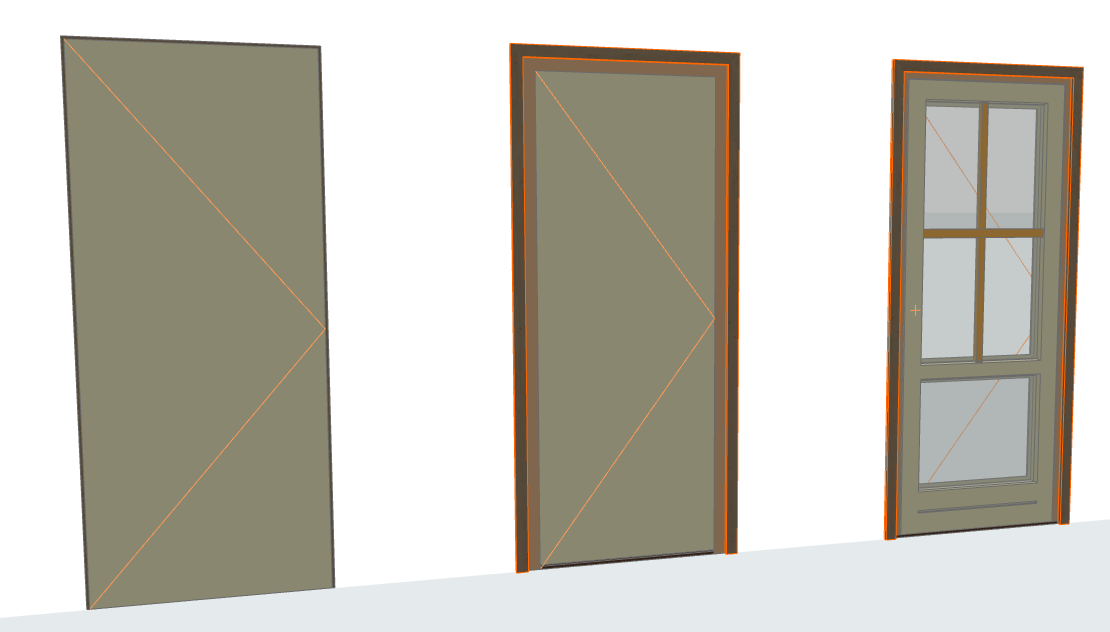

图 5. 门：示意性的、简化的、高精度的详细程度分配

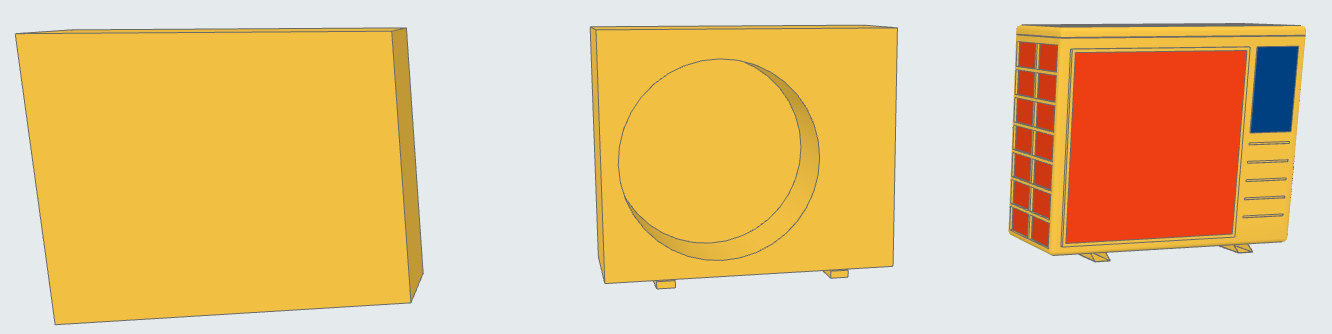

图 6. 对象：示意性的、简化的、高精度的详细程度分配
