Library Part Maker 弹出式小面板

打开图库部件创建器弹出式小面板

选择以下命令打开弹出式小面板：

• 设计>设计插件>图库部件创建器
• 视窗>面板>图库部件创建器

选择和高亮显示

使用弹出式小面板来帮助您识别和选择特定的图库部件和组件：

放大到设计区域

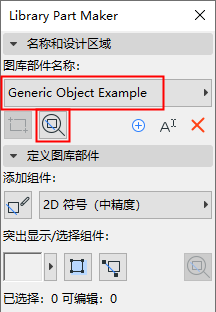

1. 从弹出的窗口中选择一个图库部件名称。
2. 点击缩放按钮，放大到平面图上的设计区域





按类型选择组件

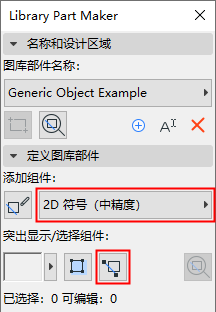

1. 从弹出的窗口中选择一个组件类型（例如，2D符号--中精度）。
2. 单击选择组件按钮。





该类型的所有组件现在都在平面图中被选中。

按类型突出显示组件

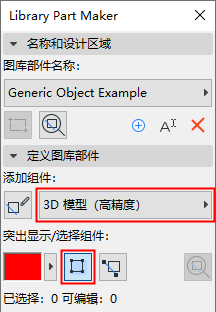

1. 从弹出的窗口中选择一个组件类型（例如，3D模型--高精度）。
2. 点击突出显示组件的切换按钮。

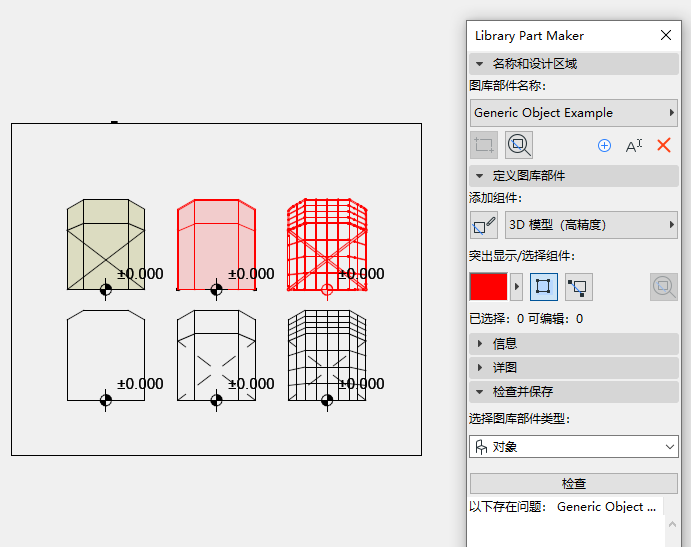

所选类型的所有组件现在都在平面图中突出显示。

要删除高亮部分，请再次点击突出显示组件按钮。

突出显示未分配的组件

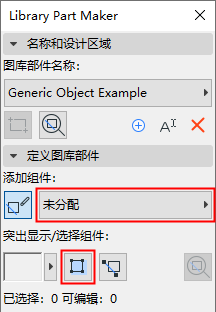

• 从弹出窗口中选择“未分配”的组件类型
• 点击突出显示组件的切换按钮。

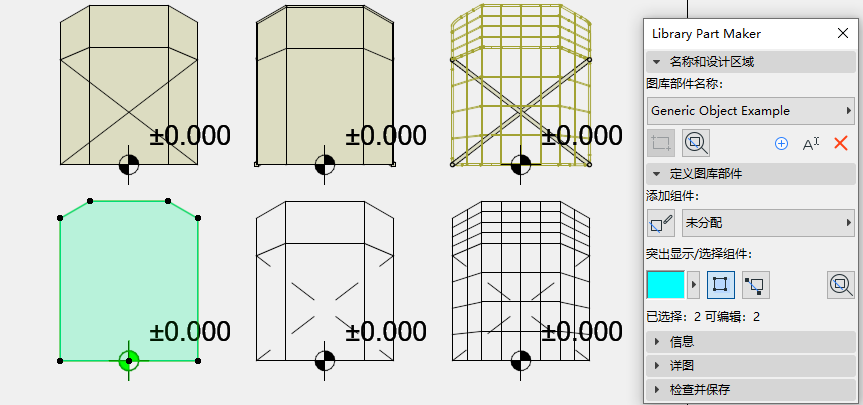

现在，平面图上所有没有被指定类型的组件都被突出显示。

要删除高亮部分，请再次点击突出显示组件按钮。

设置高亮颜色

点击突出显示的预览旁边的弹出窗口，进入其颜色设置界面。您可以为未分配的组件设置单独的颜色和透明度（在3D窗口中该功能很有用）。
