3D投影

Archicad可以显示平行（轴测）投影及透视图。

轴测投影自动在视图中间显示整个模型。透视图由一个视点和一个特定的目标来定义。

当3D窗口被激活时，3D浏览器预览面板包含整个项目视图的小型画像。它提供了透视图或平行（轴测）的快捷方式，修改3D投影设置；在保留整个项目概览的同时，可调整视锥角或修改轴测。

参见浏览器预览（3D）。

3D投影设置

要打开该设置，进行下列操作之一：

  • 使用3D窗口或标签栏中的上下文菜单
  • 使用3D可视化或简单的3D工具条
  • 使用视图 > 3D视图选项 菜单的命令

打开的对话框名称及内容取决于投影类型：

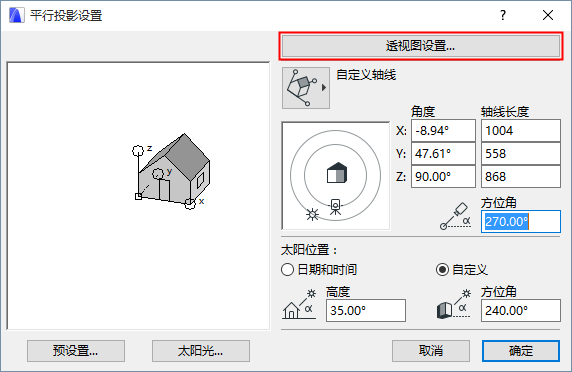

您可以用投影设置右上角的按钮，轻轻松松地从一个设置对话框切换到另一个设置对话框。



如何在轴测与透视图之间进行切换

执行下列其中一个操作：

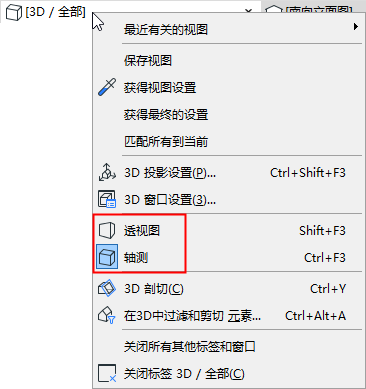

  • 使用3D窗口中的标签栏

  • 预定义快捷键：

    Ctrl+F3 = 轴测

    Shift+F3 = 透视图

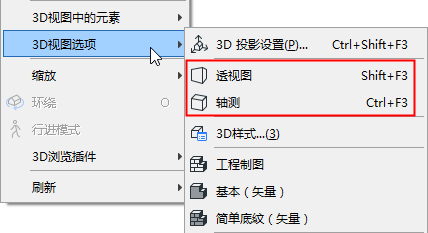

  • 这些命令可从视图 > 3D视图选项中调用：

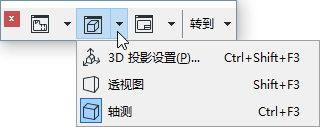

  • 3D可视化工具条：

  • 迷您浏览器工具条

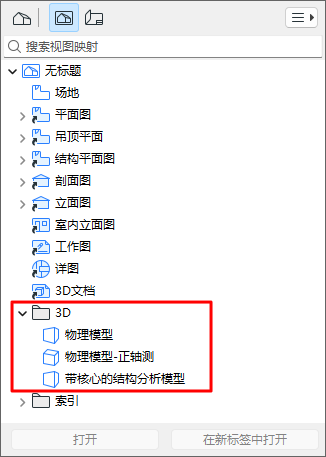

  • 浏览器:


如何保存3D透视图

要保存在3D窗口中设置的投影，可以：

  • 使用浏览器或标签栏中上下文菜单里的普通的保存视图命令。这样将创建一个基于3D窗口当前投影设置的视图（透视图或轴测）。新建视图会添加到浏览器视图映射中。
  • 使用视图>3D浏览插件>放置一个相机到这个路径命令，将当前的透视图添加到您的项目树状图。一个捕捉当前透视图的相机也会在平面图中出现。

    见相机。

  • 使用视图>3D浏览插件>添加当前的投影命令，将当前的轴测（平行）投影到预设置视图系列。

    同时参见预设置投影和3D浏览插件。
