在平面图或剖面图上创建一个3D剖切

  1. 确保3D剖切是开的状态。

    参见显示或隐藏3D切除。

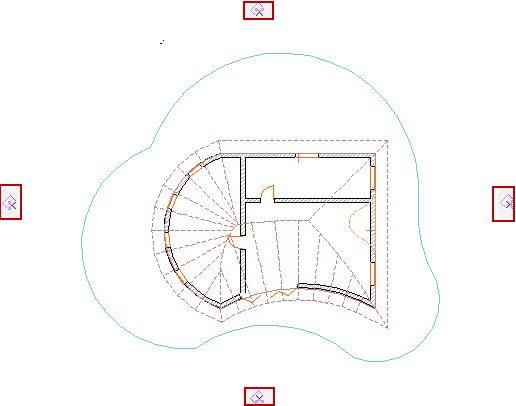

  2. 窗口将显示屏幕四面的剖面图控键。

  3. 点击并拖动一个或多个制表符到预定位置。默认情况下,您将正交拖动剖面图。
  4. 点击在所需的位置放置剪切平面。

    取消操作:注意进入垃圾桶的所有四条边的制表符:如果您在拖动时改变想法,只将剪切平面搬回垃圾桶(或按Esc键) 来取消操作。

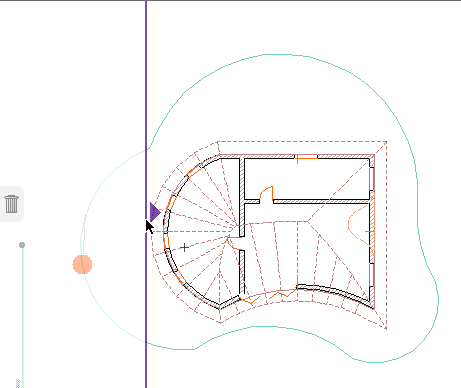

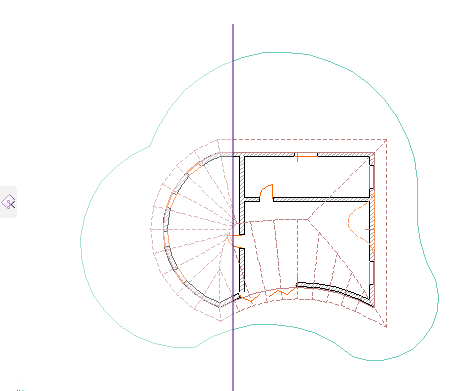

    CuttingPlaneFP1.png   CuttingPlaneFP2.png

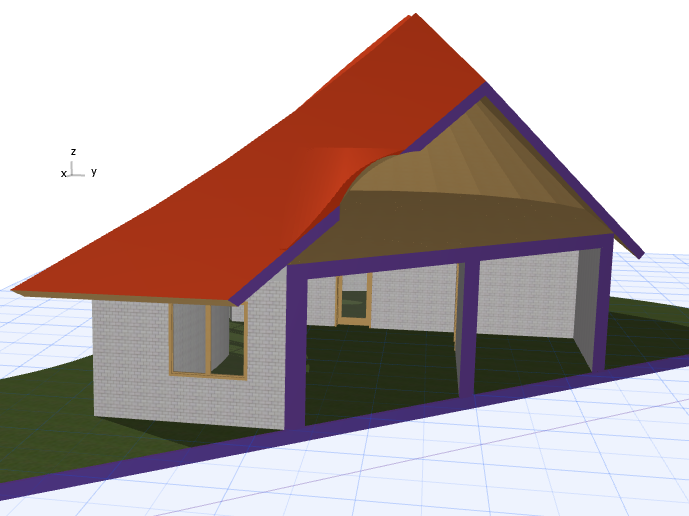

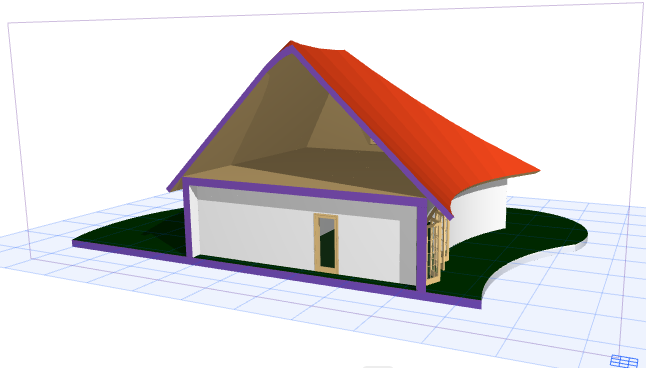

  5. 查看生成的3D剖切。


为隐藏剪切平面:

参见隐藏3D剪切平面。

使用剖面线作为剪切平面

它可能便于使用一个现有的剖面图作为您3D剖切的基础。

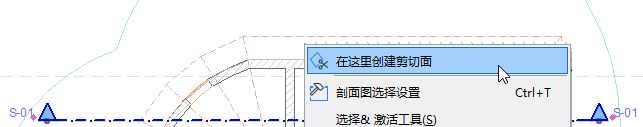

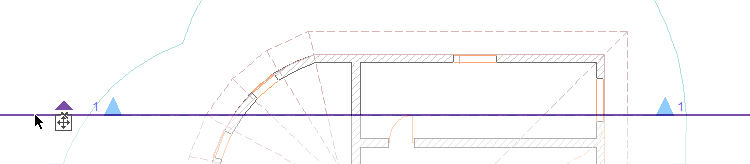

选择剖面线,并选择 在此创建剪切平面。



剪切平面与剖面线一致,但独立于它。如果需要您现在可以移动并编辑剪切平面。剖面图保持不变。



在平面图或剖面图上创建自定义剪切平面

如果您希望从超过预定义的正交方向的不同方向剪切模型,创建一个自定义的剪切平面。

  1. 从四个剪切平面制表符中点击任意一个调出索引菜单。
  2. 选择 创建自定义剪切平面。

    注: 在标准工具条中的该命令也可用。

  3. 双击来定义剪切线。
  4. 点击剪切线,然后拖动它到预定位置来创建剖面图。

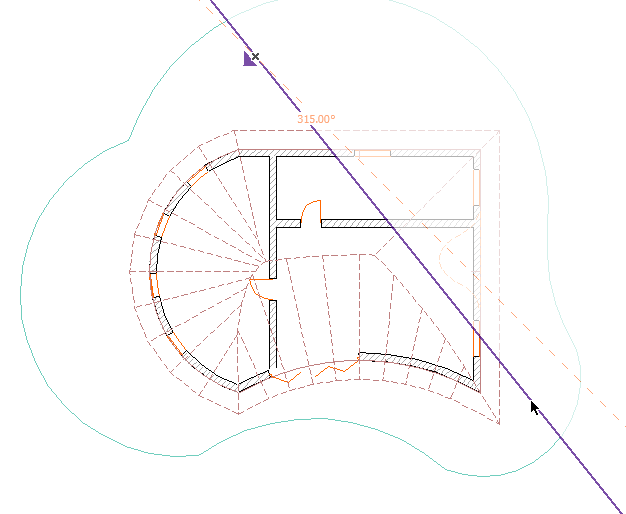

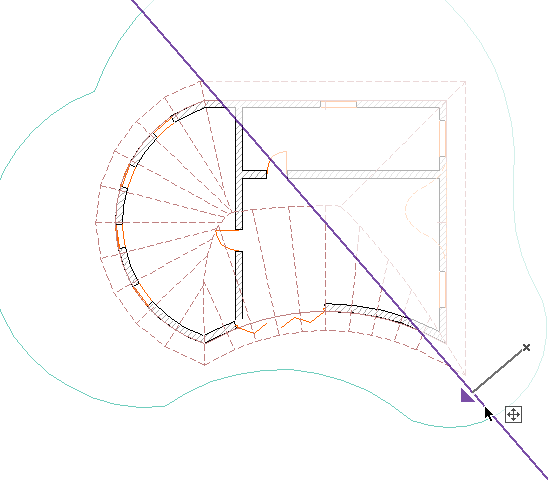

    CustomCutPlaneFP.png  DragCutPlaneFP.png

  5. 查看生成的3D剖切。


观看视频
