平面图窗口

平面图窗口是进行大多数编辑工作的基本构建区域，它以传统建筑图形显示当前项目的画像。虚拟建筑的每个楼层都有自己的平面图。

使用剪切平面设置和元素层高显示及投影选项，可在Archicad 中自由地将平面图窗口中的结构元素复制成象3D一样的样式。这些选项使能看见位于不同平面图的多楼层元素部分，或剪切平面上下不同位置的项目部分。

参见下列章节这些选项的工作方法。

平面图中的元素是否可视和访问取决于：

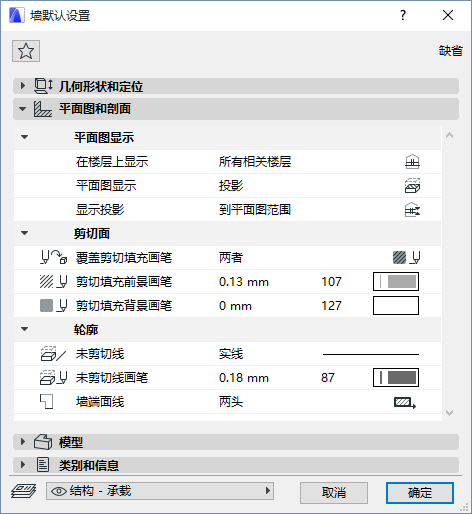

• 元素工具设置对话框中的选择项，包括多楼层显示和投影设置；





• 水平剪切平面；
• 图层设置（不可视图层中的元素不显示；锁定图层中的元素无法编辑）。

在平面图窗口中对模型所做的修改在3D、详图/工作图及剖面图/立面图/室内立面图或3D文档窗口中相应更新。反之亦然：在平面图激活的情况下，其它窗口中的变化都会自动反映到平面图中。更新可手动或自动进行，这取决于所选详图或剖面图/立面图/室内立面图的更新设置。

更多信息，参见更新剖面图和更新详图窗口。
