剖面图视点的水平/垂直范围

水平范围

水平范围包括在剖面图窗口中的平面图的深度。(仅可用于源类型的剖面图标记。)

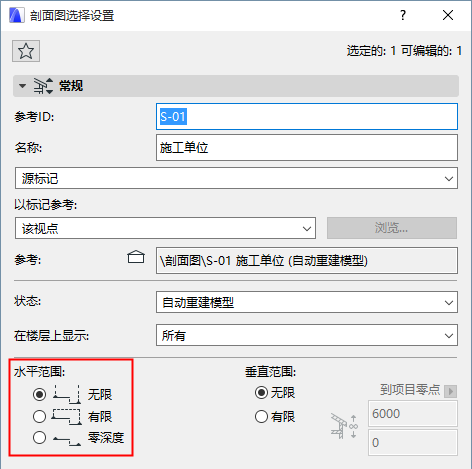

在信息框/剖面图设置中定义水平范围：

无限：所有在剖面线之后的元素将显示在剖面窗口中（假设它们没有被其它元素遮盖着）。
有限：仅剖面线和限制线（深度）之间的元素会显示在剖面图窗口。（限制线是在剖面线绘制完成后，点击"眼状"光标时定义的）。您可选择并按需要编辑限制线
注：限制（深度）线是仅作显示的标记项，而且不会在布图中显示。

参见标记范围线的显示。
零深度：只在剪切位置显示剖面线剪切的模型部分。(立面图和室内立面图没有“零深度”选项。）

垂直范围

剖面图窗口包含项目的垂直范围。(仅可用于源类型的剖面图标记。)

在信息框/剖面图设置中定义垂直范围。

无限：显示模型的所有楼层。
有限：剖面将限于限制的垂直范围内。输入剖面上限和下限的标高值。在这些显示之上和之下的元素将不会显示。

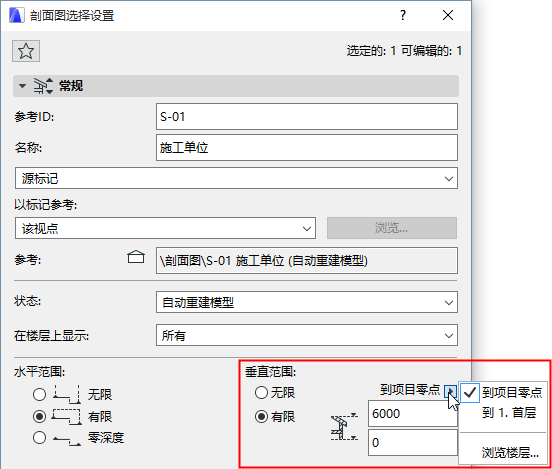

点击黑色箭头选择关于立面图数值的参考：到项目零点，或到一个特定楼层。

图形化编辑范围或限制线

随着剖面图/立面图/室内立面图窗口的激活：

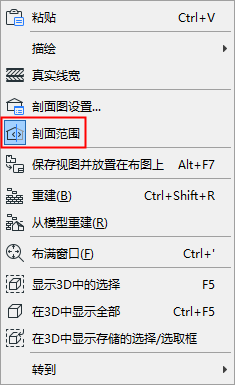

打开内容菜单中的范围反馈，或使用 设计 > 剖面图/立面图范围。

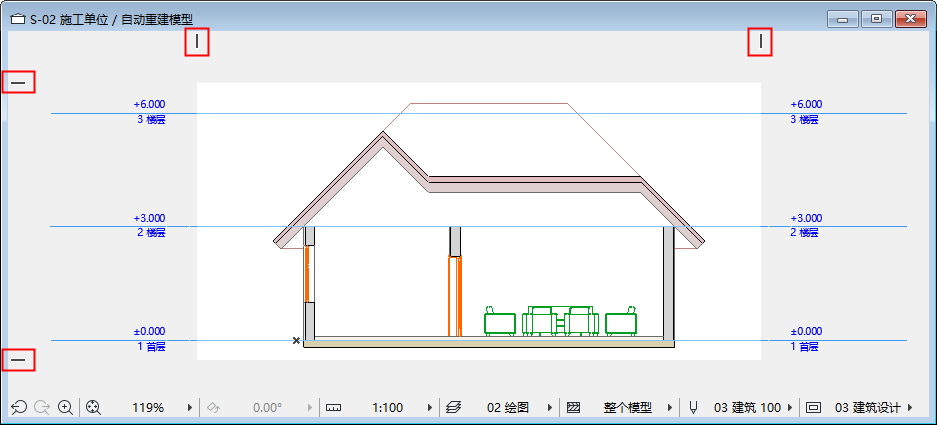

深灰色色调的标记在剖面窗口出现，以表明水平/垂直剖切线，如果有的话。灰色填充代表了剖面范围外的区域。

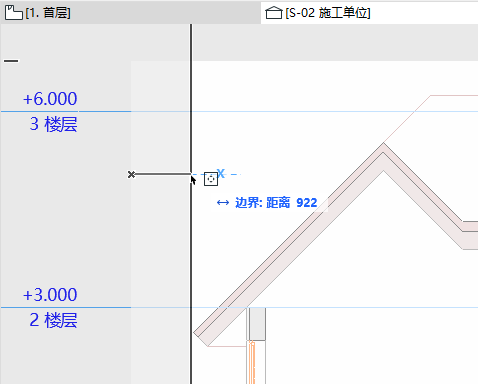

悬停在任何标记上，以显示其标签和编辑处理。按需要拖动直线：这将视情况修改水平/垂直范围，折断线或远处元素限制。
要移除一个折断，拖动水平范围外的剖切线。

注：水平范围在室内立面窗口中不可编辑。
