剖面标记的平面显示

剖面线和标记的显示

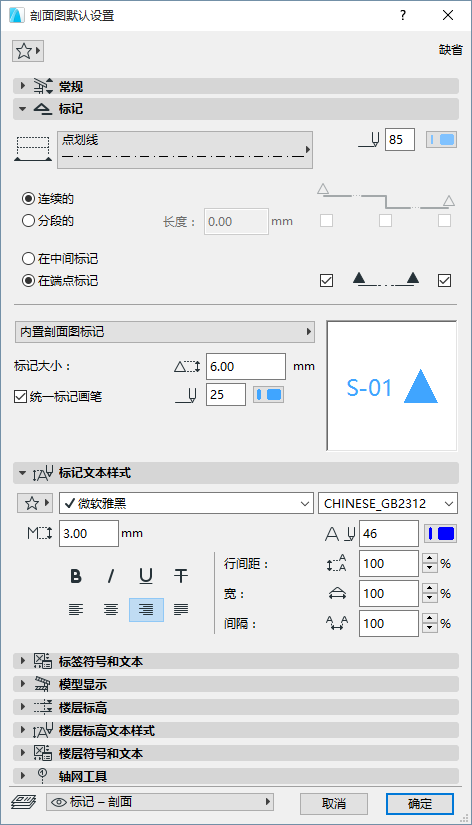

使用剖面图设置，自定义剖面线和标记的属性。

参见标记面板和标记符号和文本面板。

高亮源标记

 在屏幕上，用一个可选的半透明实心填充来区分源标记（使用视图>屏幕视图选项>高亮源标记，启用或禁用所有源标记的这种有区别的填充，这个填充的颜色可以在选项>工作环境>屏幕选项中设置。）

显示限制线和远处元素线

区域限制线和远处元素线都是仅在屏幕上显示“标记范围”的元素。

• 要在平面图上显示或隐藏剖面限制线和远处元素限制线，请使用视图 > 屏幕上的视图选项 > 标记范围中的切换按钮。
• 要修改这些线/颜色，使用选项>工作环境>屏幕显示选项中的控制项。

  更多信息，参见标记范围线的显示。
