创建有模型源的工作图

要在模型中创建有其源的工作图，在下列任意一个窗口中放置一个工作图标记：平面图、剖面图/立面图/室内立面图、工作图或详图。

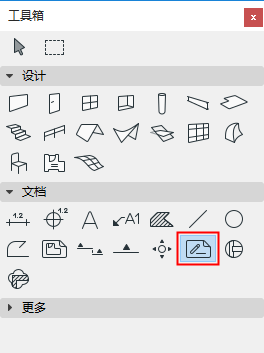

1. 激活工作图工具。





2. 在信息框或默认设置中，确保选定了“创建新的工作图视点”。
3. 从信息框选择任意一种几何方法。





   • 捕捉屏幕输入方法：使用单击方法：工作图信息框的第一种输入方法。选择这个图标，然后在活动项目窗口的任意位置点击。您将基于窗口的全部内容创建一个工作图。
   • 基于区域的输入方法：使用多边形或矩形/旋转矩形几何方法之一来定义工作图的区域。
4. 绘制工作图边界并点击以完成。
5. 绘制工作图边界后，用锤子光标点击来放置工作图标记。
   注： 在屏幕上用一个可选的半透明实心填充来区分源类型的工作图标记（使用视图>屏幕视图选项>高亮源标记，启用或禁用所有源标记的这种有区别的填充，此高亮颜色可在选项>工作环境>屏幕选项中设置）。
6. 一个新的工作图视点被创建，并在浏览器项目树状图中列出。

要定义源类型工作图标记中显示的参考信息：

参见定义源标记的标记参考。

其它关于新工作图视点的信息－其标记及参考信息－可在工作图设置中定义。

参见工作图和详图工具设置。
