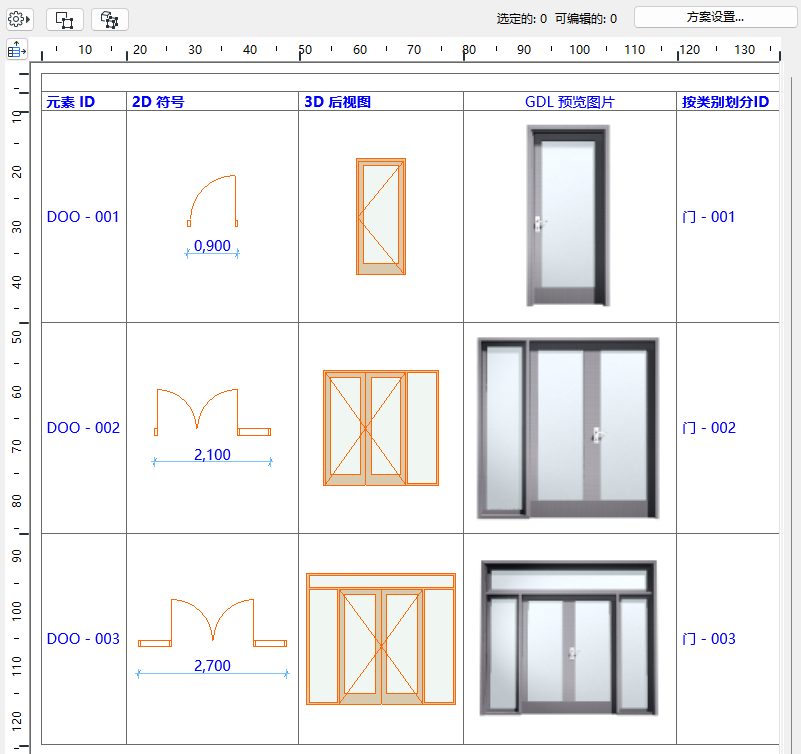

预览与交互式清单中的图片

注释预览

您可以将关联标注添加到清单的预览中。

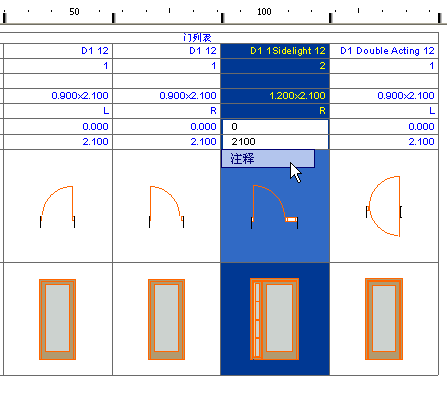

1. 双击您想要注释的单元格，或

   选择单元格，然后点击注释。

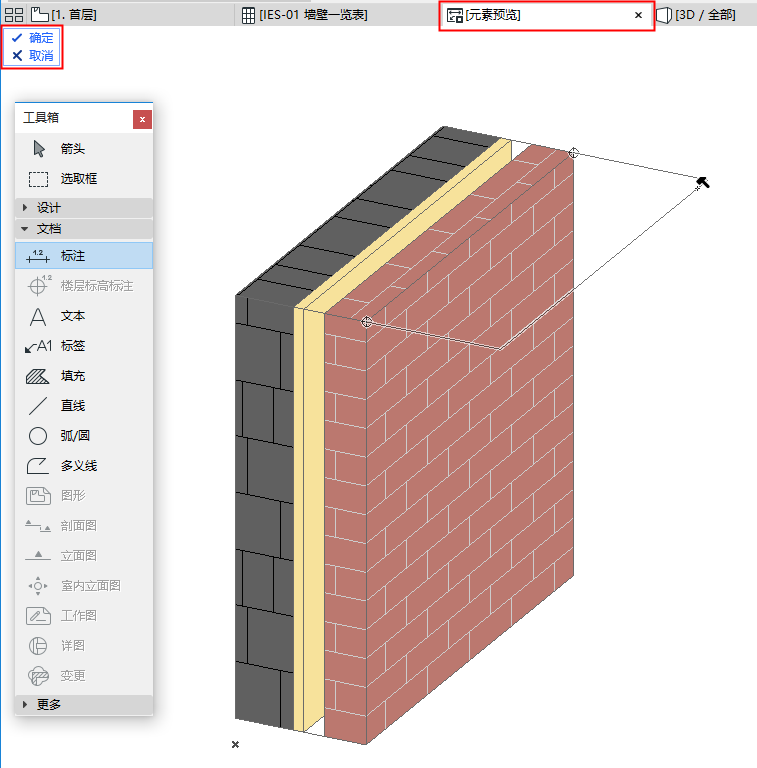

2. 视图在一个独立的标签/窗口中打开，此窗口题为元素预览。
3. 使用有效的2D工具来注释它：标注、标签、文字。也可使用对象工具从可用图库中添加注释。





4. 点击最左上方菜单中的OK 来关闭此标签/窗口并将注释应用到选定的视图中；或点击取消 关闭窗口而不应用任何修改。

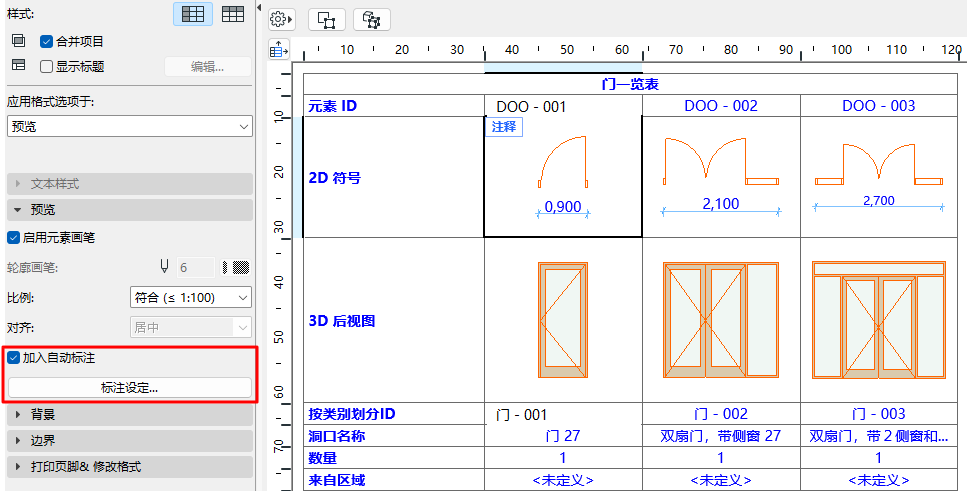

清单预览的自动标注(门/窗)

对于显示门/窗预览的清单，清单选项包括加入自动标注选项。

勾选此框将自动标注添加到选定的图片。

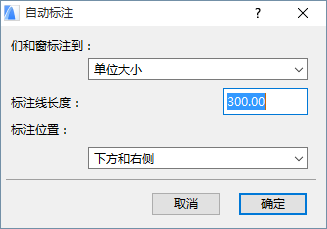

点击标注设定 ，在弹出的 自动标注对话框中设置图片的标注选项。

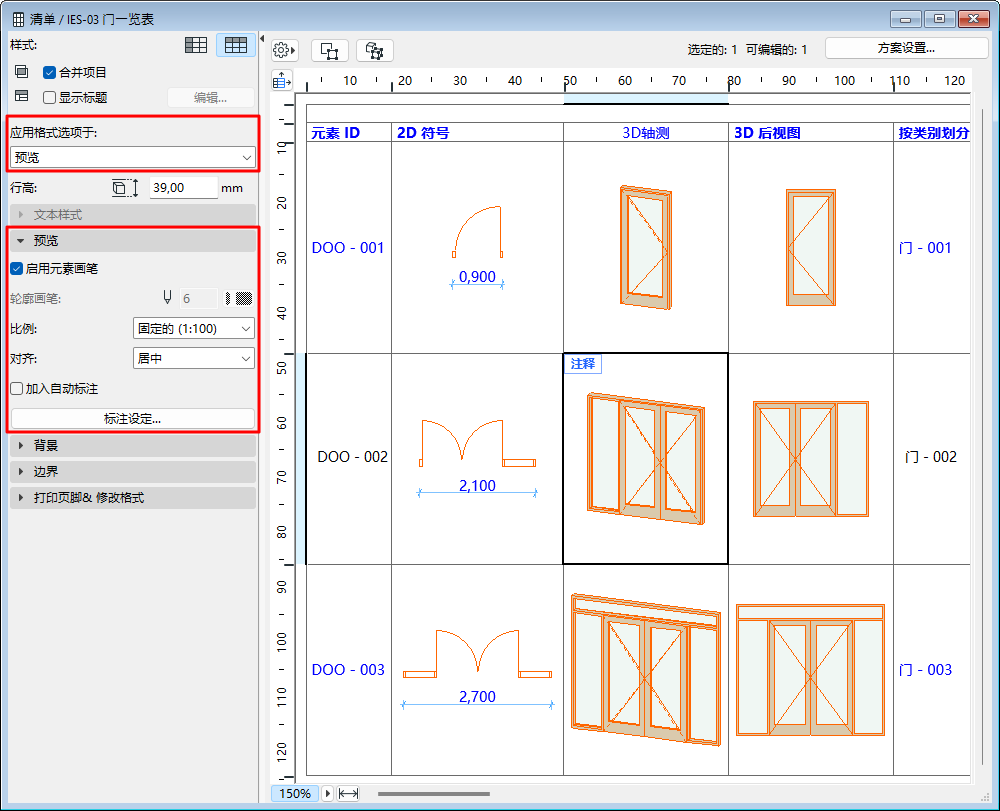

格式预览图片

如果应用格式选项至被设置为预览，或者在清单中选定一个预览单元，则此面板可用。

启用元素画笔：勾选以在清单中使用作为元素定义的阴影作为其预览图片。

• 如果未选中此复选框，在以下轮廓画笔中选择一种画笔颜色。

比例：为清单的预览图片设置最佳比例。适应确保该图片适应单元，根据需要缩小预览（不会放大）。

对齐：将此清单中的预览图片对齐在其单元格内：单元格的中间、顶部或底部，或者（仅对2D视图）从已选参考层（零层、项目零点货其它定义参考层）中适应相对标高。

加入自动标注：在清单中加入标注信息预览。标注是关联的；如果在项目中修改元素，标注将会更新。
