Archicad中的组件数据

什么是组件？

具有由一个或多个组件构成的建筑材料的任意建筑构造元素或图库部件。

• 简单的板元素具有一种建筑材料和一个组件。
• 复合材料板则因为具有表皮，所以包含多个组件：每个表皮都有一个建筑材料，每个表皮都是单独的组件（即使多个表皮恰好使用了相同的建筑材料）。
• 在截面元素中：每个填充（如“截面编辑器”中所示）代表一个单独的组件。
• GDL对象的工作方式则有所不同。使用相同建筑材料的对象的所有部件都被视为单个组件。例如，所有都使用相同的玻璃建筑材料的多个对象部件被视为单个组件。

在BIM模型中使用组件数据

组件数据可以显示如下：

• 交互式清单的组件列表
• 列出组件数据的标签
• 导出的IFC文件

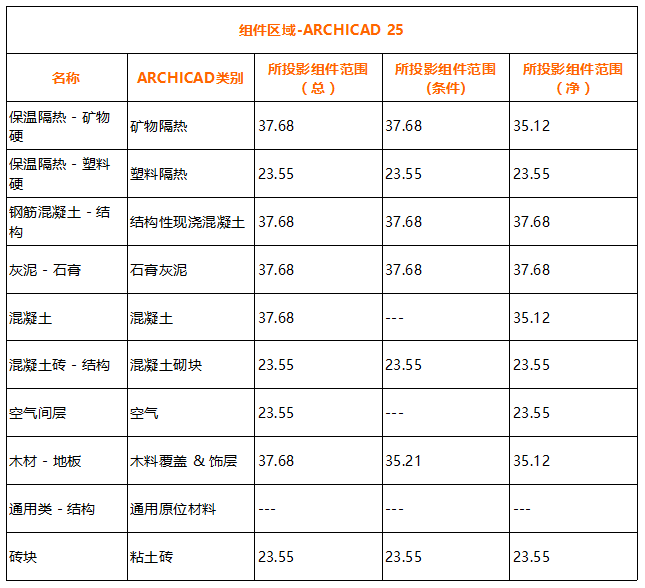

组分列表

组分列表 对列出的有关每个 复合材料组分、配置文件或基本元素的信息进行了优化：墙、板、屋顶、变形体、网面，和/或多组分配置文件元素。

组件列表可能包括：

• 特定于组件的属性（请参阅 交互式清单中的组件列表参数 ）
• 任何建筑材料属性（因为每个组件最多包含一种建筑材料）
• 当然，您可以将元素属性添加到列表中，但是这些属性值将反映元素级别的数据（而不是组件的数据）

在组件列表中显示分类数据

组件本身没有分类。

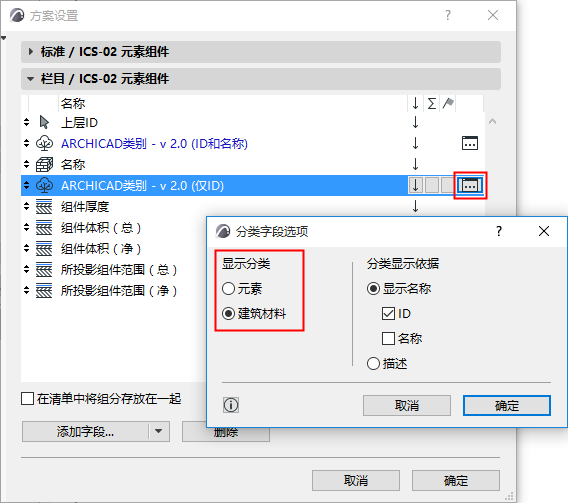

如果您的组件方案包含分类参数：单击弹出窗口以指定要显示的分类数据：

• 按元素（列出包含组件的元素的分类）
• 按建筑材料（列出组件建筑材料的分类）
