元素ID管理器

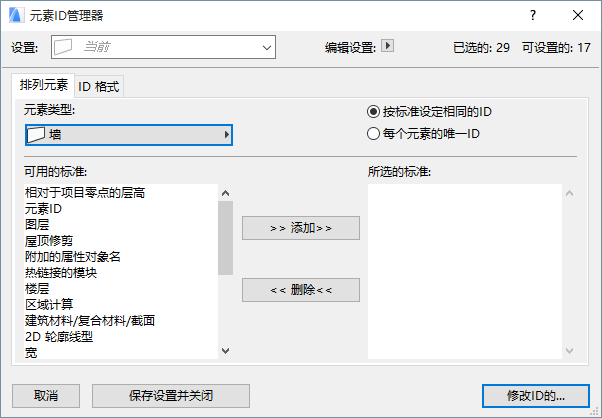

使用位于文档 > 列出附加项 >元素ID管理器 的对话框来基于筛选条件设置项目元素的ID 编号。也可使用它去变更自动生成的ID号码。设置可以被保存，并且用于未来的使用。

使用元素ID管理器创建和保存的配置有助于您准备项目元素，以便更清楚地读取工程量。

注： 仅可从平面图中使用此命令。

对话框包括两个标签页：元素排序用于定义属性选择， ID格式用于自定义ID集。



排列元素

当排列元素标签页处于激活状态时：选择元素类型。

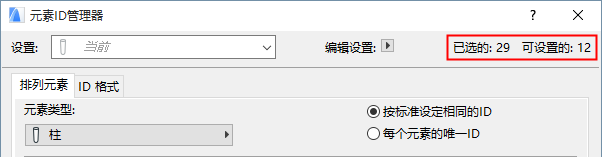

  • 如果在平面上选择了任何元素，元素图元ID管理器仅适用于选定的元素。
  • 如果选择了用于指定ID的元素，但没有“选定条件”，则ID号将按照元素的选定顺序进行指定。
  • 如果在平面图上没有选定任何元素，那么命令将在所有被放置的元素并且可视的（不在消隐图层上）元素上工作。

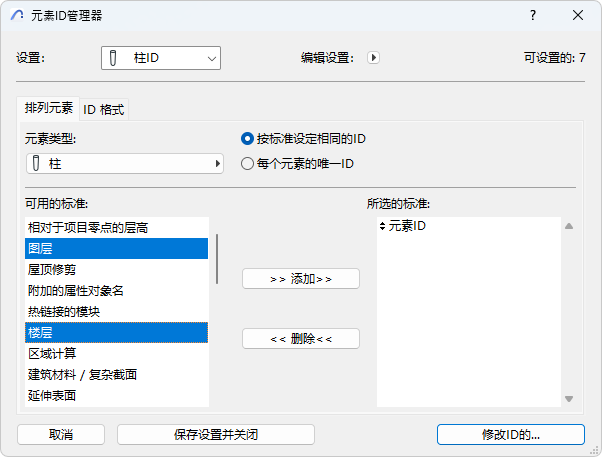

选择及添加条件至右侧列表。



ID 格式

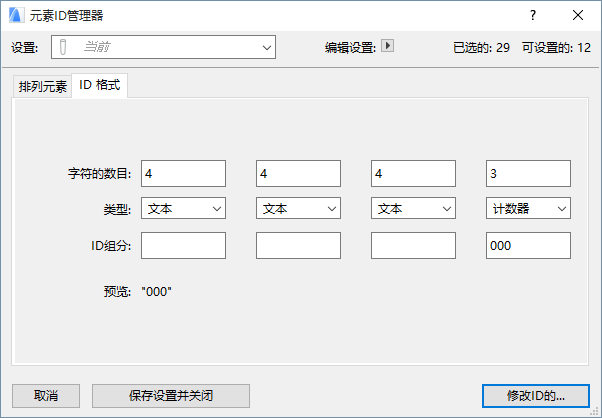

单击 ID 格式 选项卡页面。这允许您自定义ID格式：



元素ID管理器允许将ID细分为四个部分。

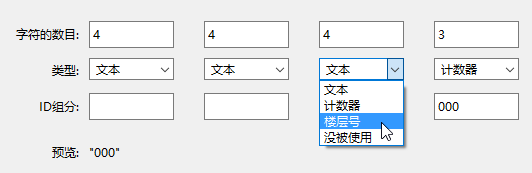

对于任何一部分，都可以在ID组分区域内输入普通文本、计数器或楼层号。


  • 使用文本 类型来输入自定义文本。
  • 使用计数器类型来输入可在ID中递进变更的数字或如”aa“之类的字母。
  • 使用 楼层号类型来插入元素楼层序号
    注： 如果已经选定"楼层"作为一个建组标准，楼层号则只能作为一个类型使用。

生成元素 ID

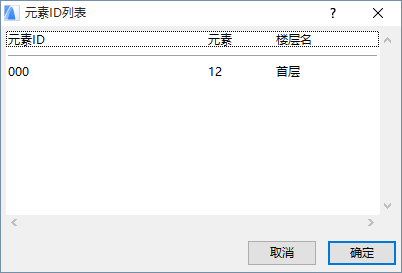

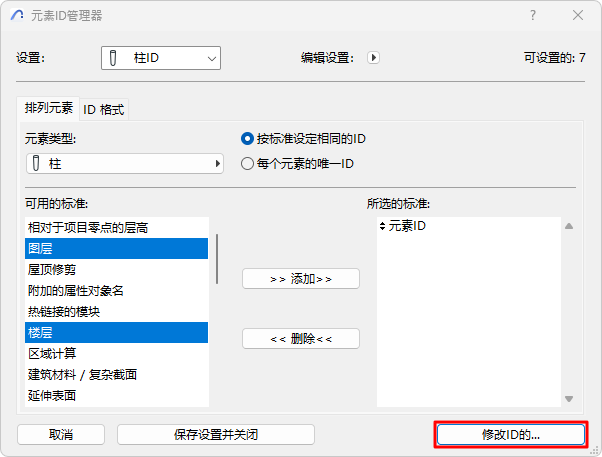

点击改变ID生成元素ID列表对话。

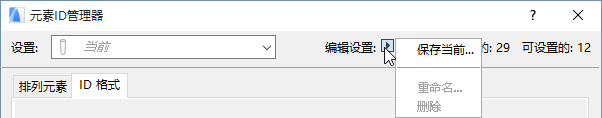

可以使用对话框顶部的编辑设置弹出菜单保存设置。
