绘制多义线和链接线

通过组合各种线型工具的功能，用多义线工具或线条工具的链几何方法可以创建一系列链接的直线和曲线线段。

这两个选项之间的差别是它们产生的结果。

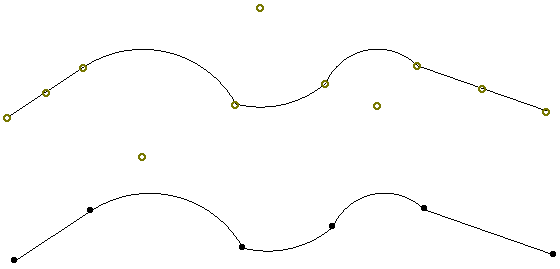

• 多义线是使用多义线工具绘制的一个单独的元素。
• 链接线是使用线条工具绘制的一组连接的线段。虽然在创建之前或之后它们都可以建组，但是每条线段都是一个单独的元素。在开始绘制链接线之前，要建组链接线，激活编辑>组合>自动建组命令，或选中已绘制的链接线并激活编辑>组合>组合命令。





要绘制多义线，选择多义线工具的几何方法：多义线方法、矩形方法或旋转矩形方法。

要绘制链接线，选择线工具的几何方法：链接方法、矩形方法或旋转矩形方法。

使用任意一种方法（多义线或链接线），将生成一系列直的或弯曲的线段，这些线段在它们的端点上相接。

• 绘制一条线段，并点击以完成线段。
• 当点击以完成一条线段的时候，同时开始绘制下一条线段。
• 点击控制框中的确定按钮，或者双击最后一个端点以完成多义线或链接线。

  关于此过程的插图，见创建墙链。

• 要取消最后绘制的多义线段或链接线段，使用退格键。

延伸一条多义线

可以从任意一端延伸一条已经完成的多义线：

• 选择已经存在的多义线。





• 点击多义线的任意一个端点。
• 从出现的弹出式小面板中选择延长多义线图标。





• 绘制附加的线段，然后双击（或者点击控制框的确定按钮）以完成多义线。





  注： 当延伸原始的多义线时，可以利用退格删除最后绘制的线段，但不能删除原始的多义线线段。

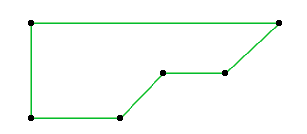

用直线或多义线工具创建矩形

使用线工具的矩形方法将生成四条单独的直线线段，在默认情况下这些线段被建组。使用多义线工具的矩形方法将生成单一的矩形。

使用旋转矩形方法，首先为矩形的参考线定义一个旋转矢量。旋转矢量也定义两条与它平行的线段的长度。通过点击一次Shift键，可以取消对长度组分限制的锁定，并只使用旋转矢量的旋转角度组分。
