标注术语的术语表

参考点是在标注过程中在元素上创建的临时节点；点击放置了标注链后，参考点消失。

• 圆形参考点：结果标注点将关联。
• 矩形参考点：结果标注点将为静态（标注值不会自动更新）。

  见静态标注。





标注链在标注过程结束时点击锤子光标后出现。

标注链包括

• 沿着元素长度的标注线；
• 标注线（垂线于标注线），如果标注设置被设置为显示；
• 标注点（标注线与标注线相交的位置）。

尺寸线和尺寸界线可选择性地显示末端线。

尺寸界线可选择性显示延长线。

一个 标注单元 连接两个相邻的标注点，并包括标注文本。

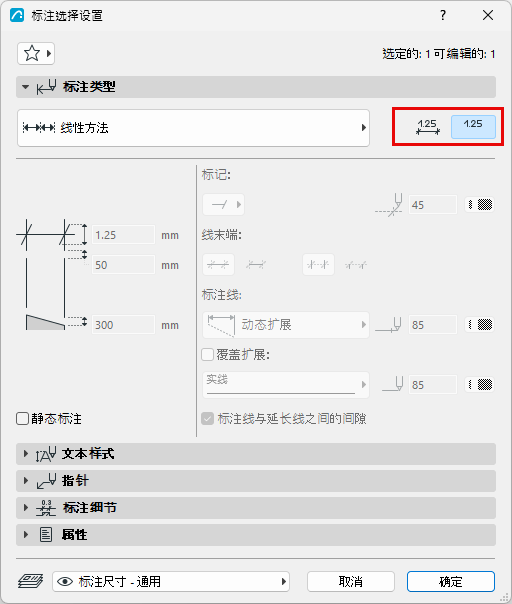

仅显示标注文字

使用线性、射线和角度标注，您可以选择仅显示 标注文本。

您可以显示用于该类型标注的参考线（仅在屏幕上）作为一个编辑的帮助：在视图 > 屏幕视图选项 > 标注参考线上打开它。
