标高标注

标高标注（线性标注工具的结构元素）显示剖面图/立面图/室内立面图及3D文档视图中的高度值。

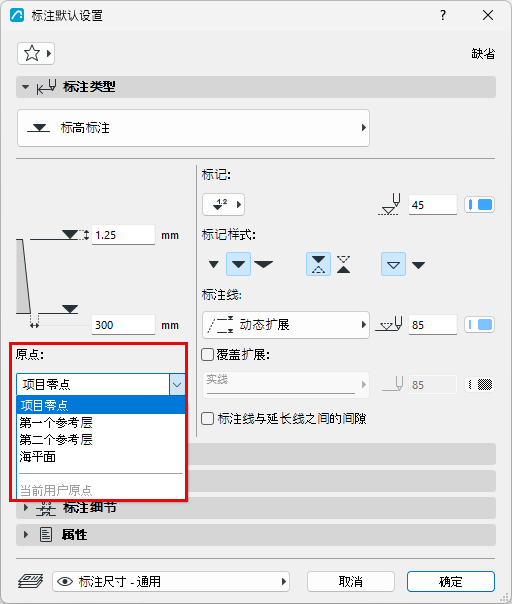

标高标注是基于标注原点计算的，该原点可在标高标注设置中按需进行设置，

• 项目零点
• 海平面（在选项 > 项目个性设置 > 参考层中设置）
• 参考层（在 选项 > 项目 个性设置 > 参考 层中定义）
• 当前用户原点：选项只对选定的标高标注链出现，用于提示您自从标注链放置之后，用户原点已经被修改，而标注链还尚未更新。

放置层高标注链

1. 用标高标注构造方法激活标注工具。





2. 在剖面/立面图/IE或3D文档窗口：点击您需要标高标注的一系列点。

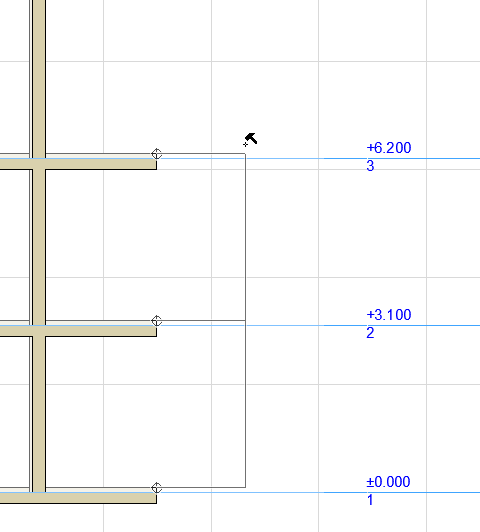

3. 双击（或在控制框中点击OK）并使用锤子光标来放置链。

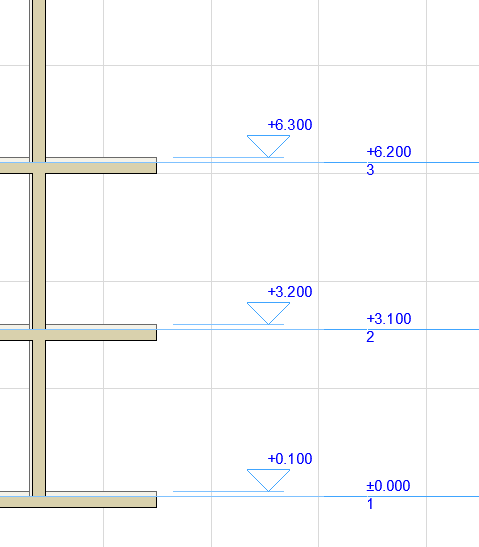

在剖面/立面图/IE窗口，您可以一步标注所有 楼层标高线。

参见楼层标高面板。

选择标高标注

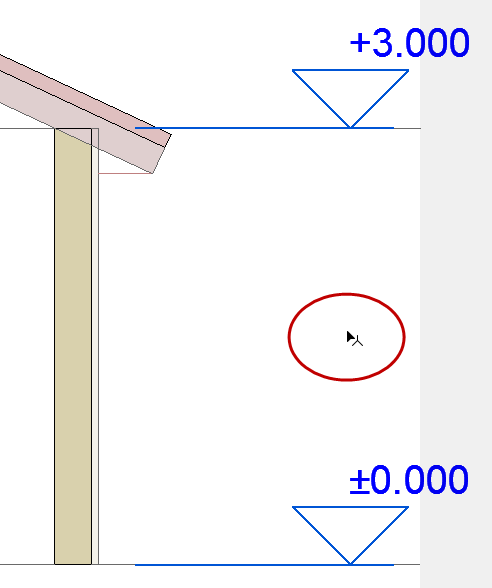

Shift并单击链中的不可见的轴线（光标会变成人字形光标）。
