楼层标高标注

您可以在以下任何元素上放置一个楼层标高标注：

  • 板
  • 网面
  • 屋顶（单平面和多平面）
  • 壳体
  • 楼梯（及其子组件）
    注： 放在空处的“楼层标高标注”（而不是一个元素）将被关联到楼层标高。

放置标高标注

  1. 将光标悬停在元素上，然后单击进行放置。您必须点击目标元素的可见、可选择部分。

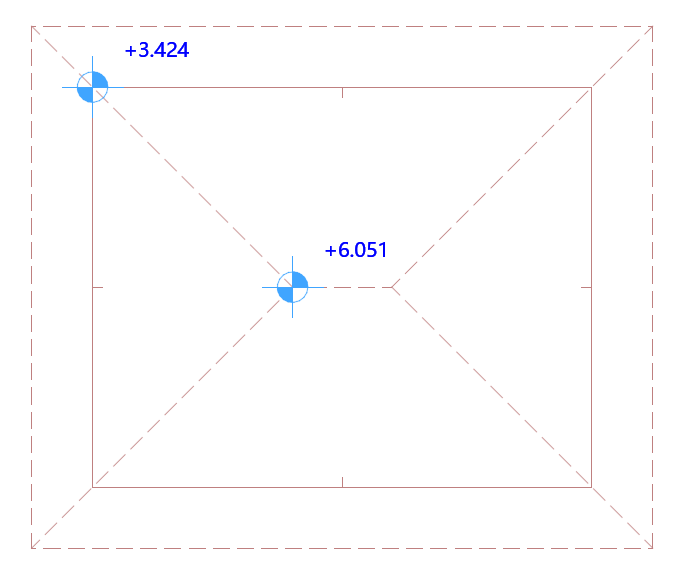

    图 1. 屋顶的楼层标高标注

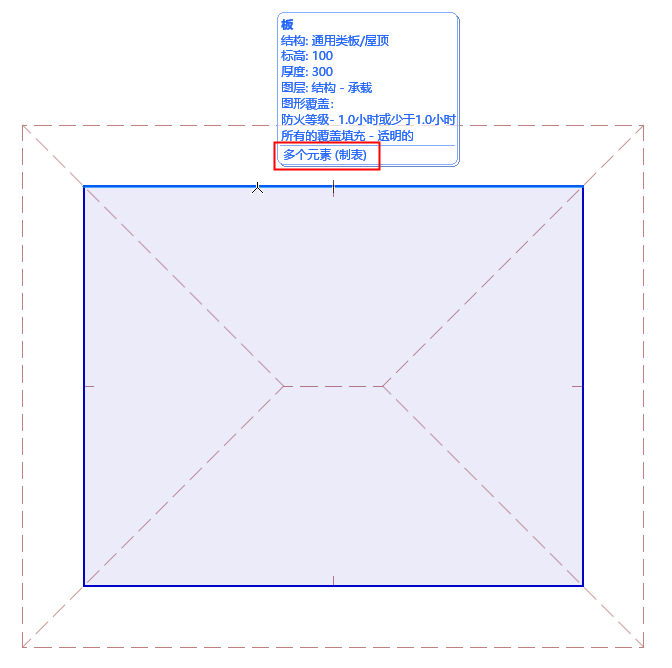

如果光标在多个元素上：点击Tab键，直到所需的元素被高亮显示，然后再次点击来放置标注。

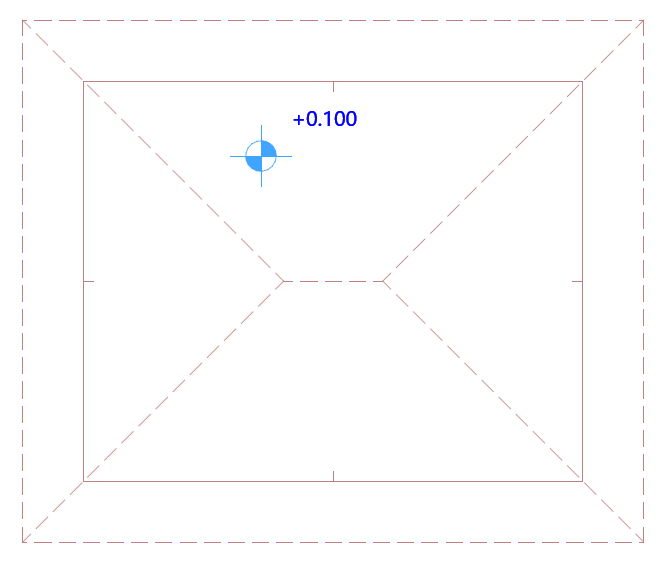

板上的楼层标高

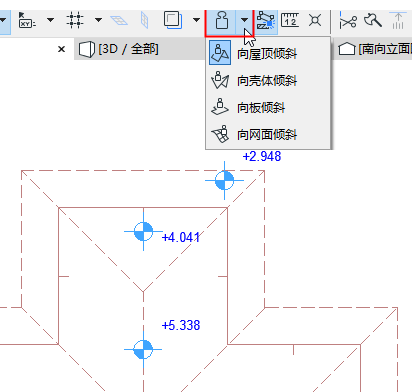

使用重力过滤目标元素

如果重力处于打开状态，楼层标高标注只能放置在使用重力的元素类型上（板、屋顶、壳体或网格）。参见 重力。



编辑标注文本

如要编辑标注文本的内容和样式：参见文本样式(X)。

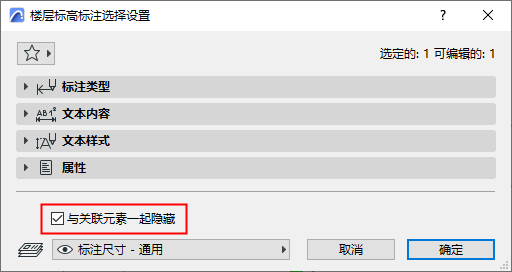

与关联元素一起隐藏

默认情况下，如果其关联的元素被隐藏（例如，在隐藏的图层上），楼层标高标注将被隐藏。如要显示标注，请取消勾选此复选框。



放置静态标注

“静态” 标注是非关联的。

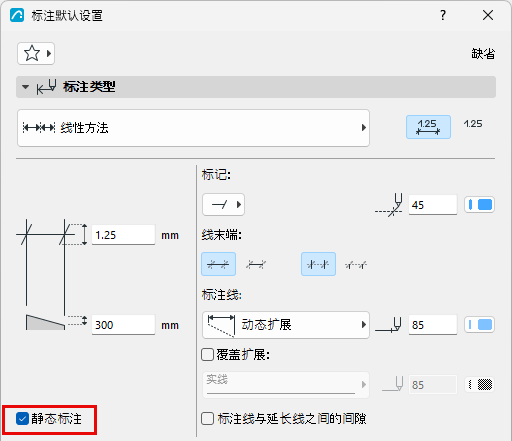

如要将现有的标注转化为一个静态标注，请在标注设置中选择标注并启用静态标注复选框。

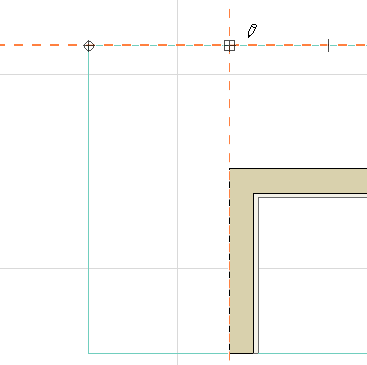

静态线性标注的参考点是矩形的。



一旦标注被制作成静态，它就不能再关联。
