角度标注

角度标注构造方法

角度标注有两个构造方法（从信息框或角度标注设置中选择）：

• 内部标注（锐角） 构造方法：

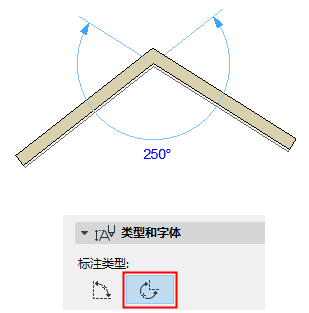

• 外部标注（钝角）构造方法：





在两个边缘之间放置角度标注

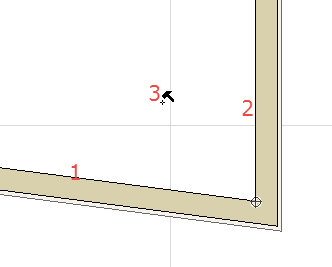

在两个边缘之间标注一个角度：

1. 点击一个边缘或直线。
2. 点击第二个边缘或直线。

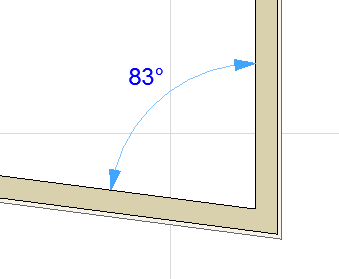

3. 点击第三次来放置角度的标注。



也可以在窗口中或一条辅助线上点击任意四个位置，来定义两个矢量。再次点击将角度标注放置在两个矢量之间：这种情况下，角度标注不关联。

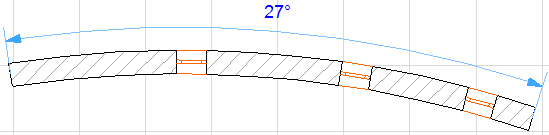

在弯曲的元素上放置角度标注

1. 在工具箱中选择角度标注工具。
2. 点击弯曲的元素。弧的两个端点将被自动标记。





3. 用锤子 光标点击来放置标注。
