轴网元素的可见性

假设它们的图册可见，轴网元素在下列位置可见：

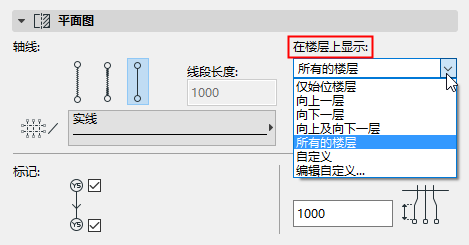

• 平面图，在任意或所有楼层上：使用轴网设置平面图面板中的在楼层上显示弹出框。

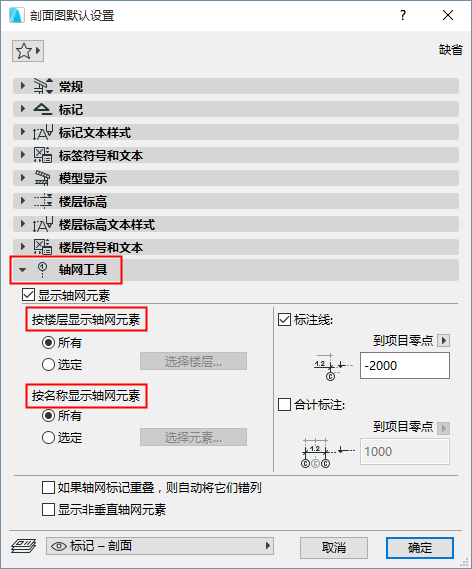

• 剖面/立面图窗口，如果剖面或立面图设置允许：使用剖面图设置的轴网工具面板上的显示轴网元素复选框。

  将出现两个为此剖面图中的轴网元素的显示而设置的过滤标准：可按轴网元素楼层过滤，和/或按轴网元素名称过滤。

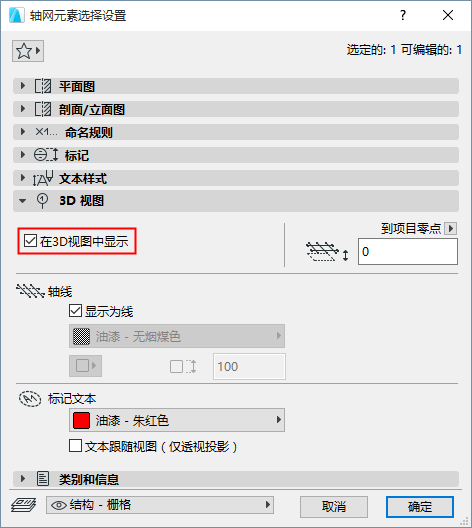

• 3D窗口和3D文档，如果轴网元素被设置为以三维显示：勾选栅格工具设置的在3D视图面板中的在3D视图中显示复选框。





详图和工作图窗口将不显示轴网元素，而只显示它们的分解视图。

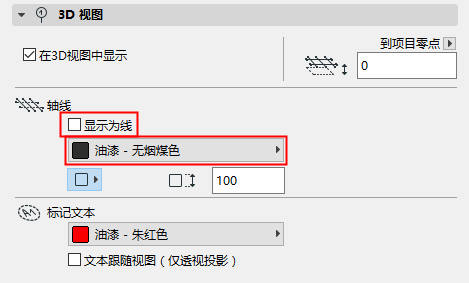

默认情况下，轴网元素在三维图中仅显示为直线且在渲染中不显示。然而，可选择以模型元素三维显示轴网元素，这样它们就会以横截面和表面的形式在渲染中显示：要这样做，调整轴网设置的3D视图面板中的选项。
