符号标签的自定义设置

定义符号标签的内容

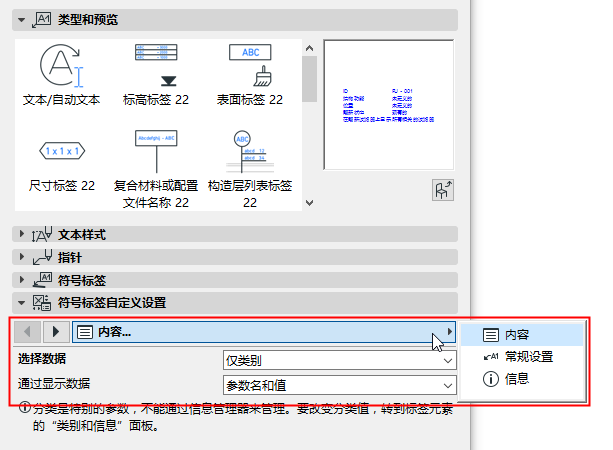

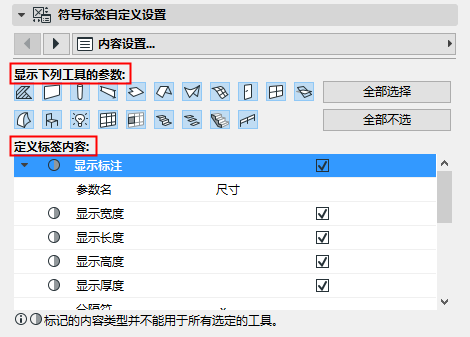

使用内容设置标签页来定义在标签中显示的信息。

对于常用和标注标签，可用的元素类型 - 因此可能的参数列表 - 是非常广泛的，内容设置标签页如下：

因为您可以将标签附加到不同的元素类型，标签内容可能依据所附着的元素变化。

• 显示用于下列工具的参数：该控件过滤位于对话框底部的内容列表。选择您想要从中选择其元素参数的的工具。（默认情况下，所有工具被选定。）您选择的工具越多，已有的参数数量就越大。
  注： 如果一个特定的工具没有在“显示参数用于”章节中被选定，假如元素值可以通过标签显示。您仍然可以将该标签放置在此类元素上。
• 定义标签内容：选择您想要在标签上显示其值的参数。
• 如果您在列表中没有看到特定工具的参数，确保在上述的“和一起使用”章节中选定相应的工具图标。

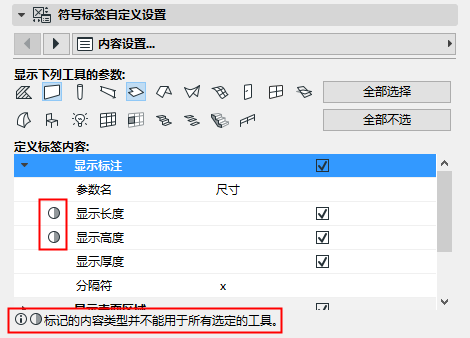

• 带圆圈标记的参数与一个或多个选定元素类型（在“与……一起使用”部分）不相关。因此，标签内容可能会依据其附加的元素类型而变化。





定义标签中的标注单位

当指定用于标签显示的标注单位时，很多标签包括“通过项目个性设置”选项。这意味着标注将在单位中显示，在选项 > 项目个性设置中定义。

• 对于在标签中显示的体积标注数据，在选项> 项目个性设置> 计算单位中设置单位。
• 对于在标签中显示的所有其他标注，在选项 > 项目个性设置> 标注中设置单位，使用相关的标注类型选项。参见 选择标注类型 。

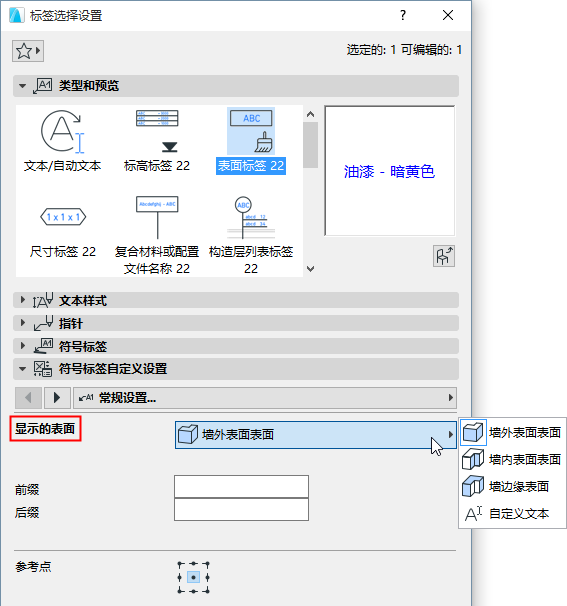

选择表面（用于表面标签）

表面标签显示元素的选定表面的名称。您必须首先在标签设置中选择特殊元素表面：

观看视频

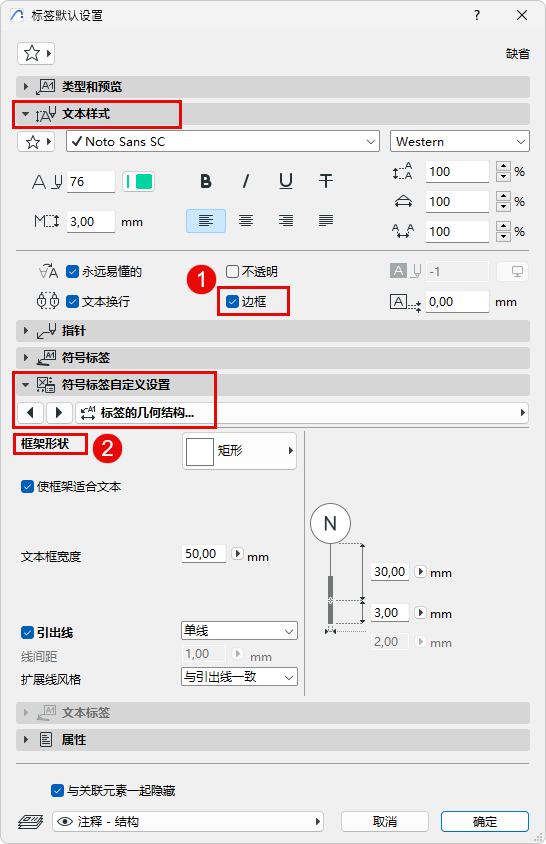

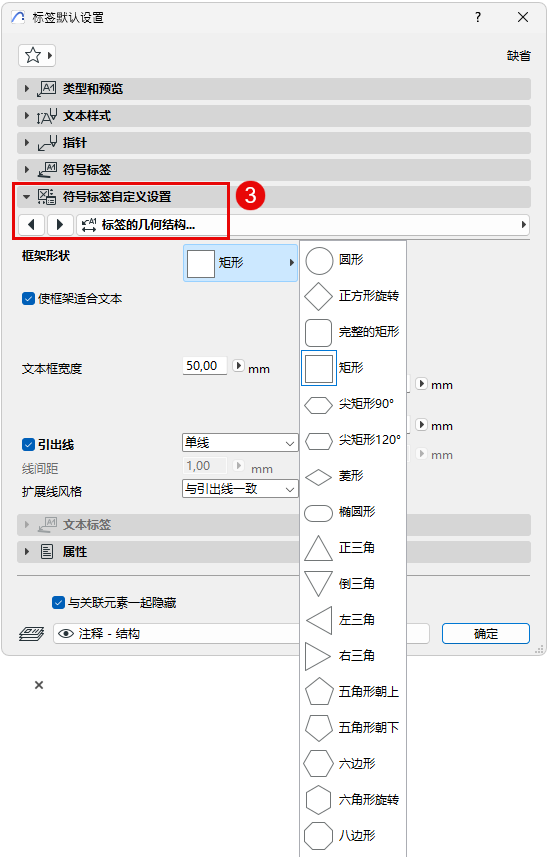

边框形状（符号标签）

1. 在文本样式面板中打开“边框”。
2. 前往自定义设置面板，打开页眉样式或标签几何形状标签页。





3. 选择边框的形状：

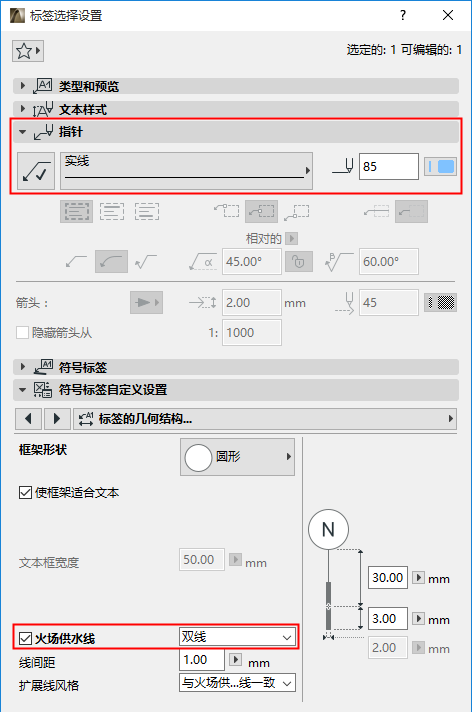

指针线vs. 指引线

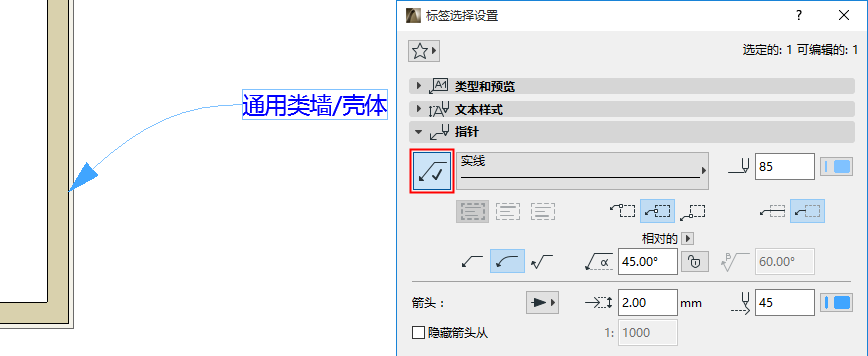

如果您已激活标签的指针线，那么这些指针线的设置将占优势（标签将l 不使用在自定义设置面板中定义的指引线。 ）

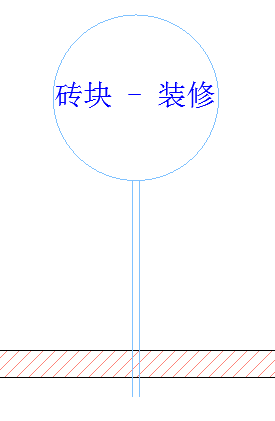

如果您不使用指针线（指针按钮关），那么将使用指引线（在自定义设置面板中定义）。指引线的线和笔设置也在指针面板中设置。

相关主题：

指针线

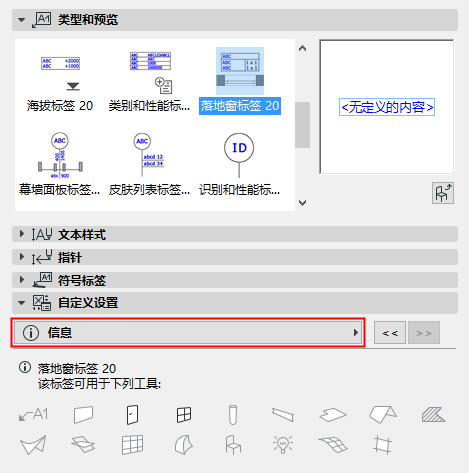

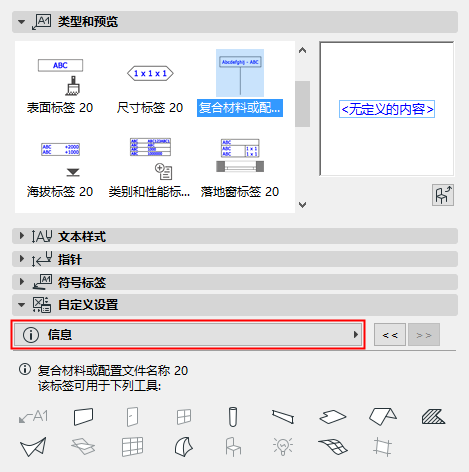

信息标签页

这是一个仅信息提示。它显示了可用于选定标签的元素类型。
