设置矢量或符号填充图案的方向

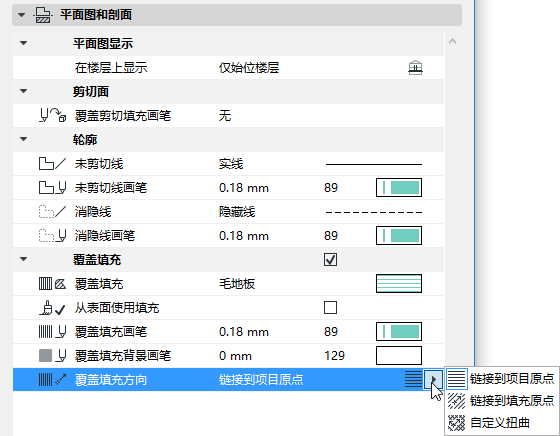

在哪选择用于元素的填充方向方法

• 对于使用了矢量和符号覆盖填充的填充元素，使用填充设置中常规设置面板的“构造方法”选项 。





• 对于使用了矢量和符号覆盖填充的区域， 使用区域设置中平面图面板的单选按钮。





• 对于分配给 梁，柱，网面，板，屋顶，洞口、变形体或壳体的覆盖填充，使用设置对话框中覆盖填充下的控制项。





  见分配覆盖填充。

• 对于适用于 复杂性或复合元素的剪切填充，填充方向的设置源自其建筑材料。

填充方向方法

链接到项目原点

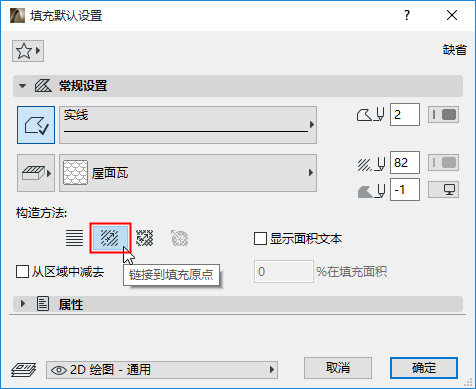

链接到填充原点

用链接图案放置矢量填充

3D扭曲

自定义扭曲

用于屋顶的变形填充

符号填充作为复合元素的复合层：符合到复合层

射线扭曲（仅符号填充）

链接到项目原点

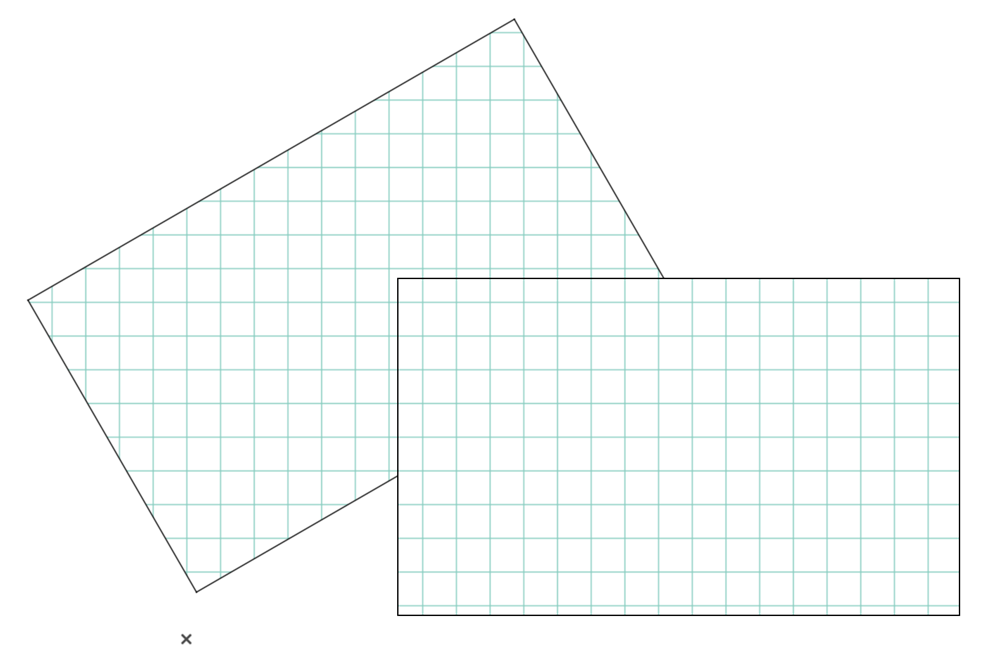

使用此选项，填充方向始终与“项目原点”正交，与元素上的转换无关。

链接到填充原点

使用链接到填充原点来调整填充图案的角度。

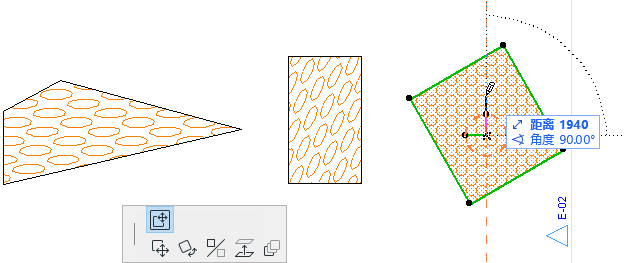

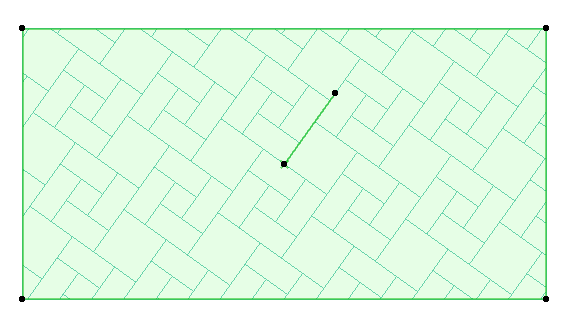

所放置的填充上会出现手柄，以显示填充的方向。

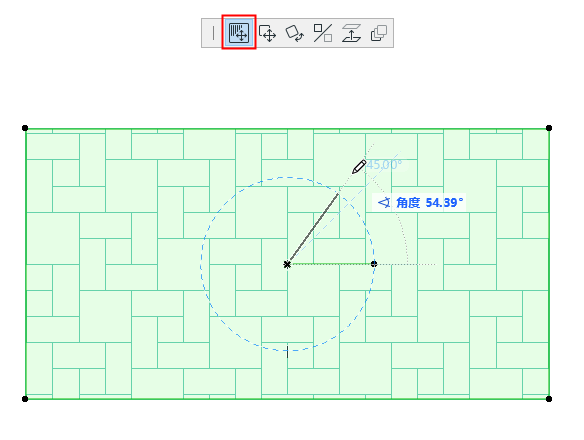

现在拖动填充柄，按需再次对齐填充图案。确保弹出式小面板中的移动子元素图标处于激活状态。

用链接图案放置矢量填充

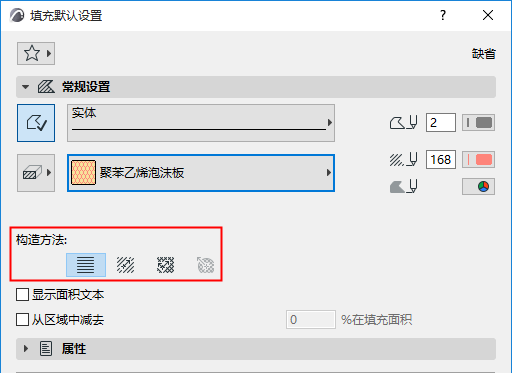

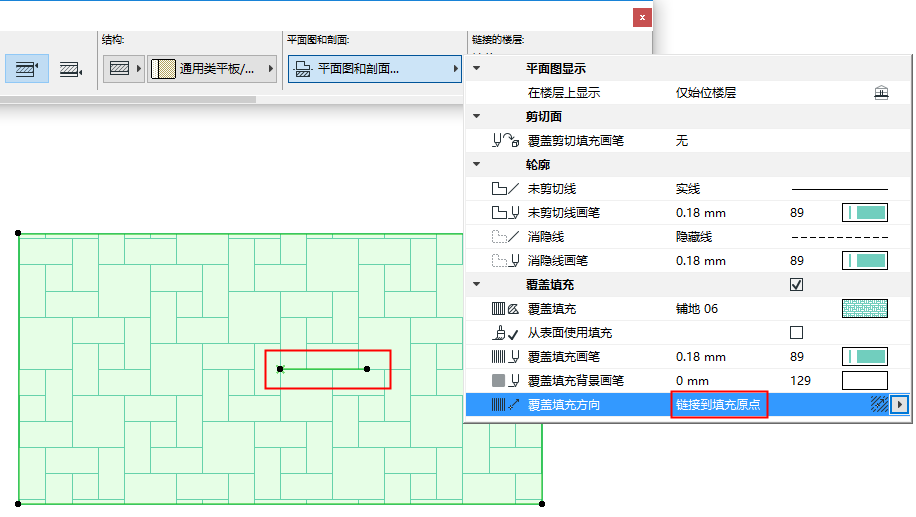

1. 在填充设置中，设置链接到填充原点选项。





2. 放置填充多边形。
3. 选择填充。

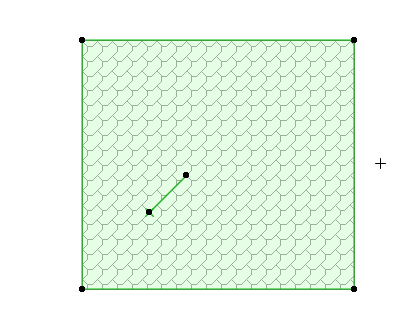

4. 拖动填充柄的任何一端来定义填充图案的原点和方向。





   注意，填充柄不一定非要在填充内部。放置后，可将填充柄拖动到填充体的外面。

3D扭曲

可用于梁、柱、壳体和变形体。

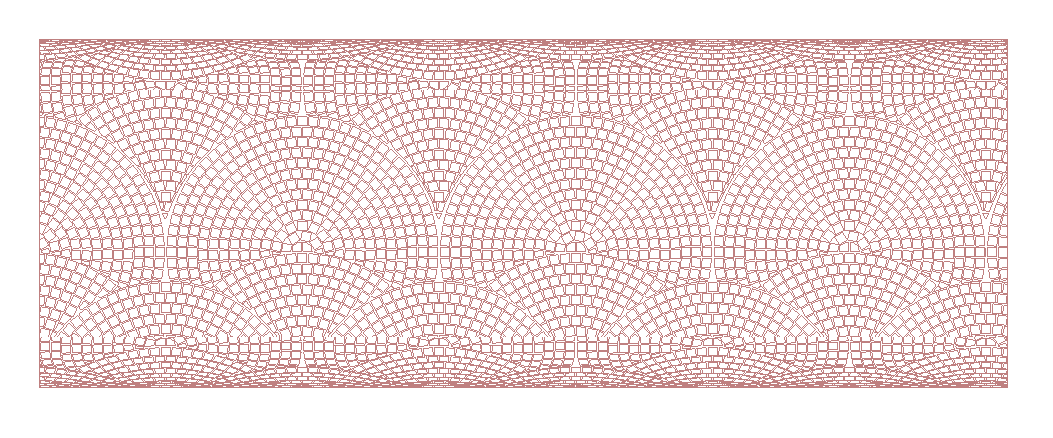

这个选项扭曲覆盖填充，模拟平面图上弯曲表面的3D视图。

自定义扭曲

此选项在填充原点显示双填充手柄。

通过修改任一手柄的长度和两个手柄闭合的角度来操纵填充图案。

用于屋顶的变形填充

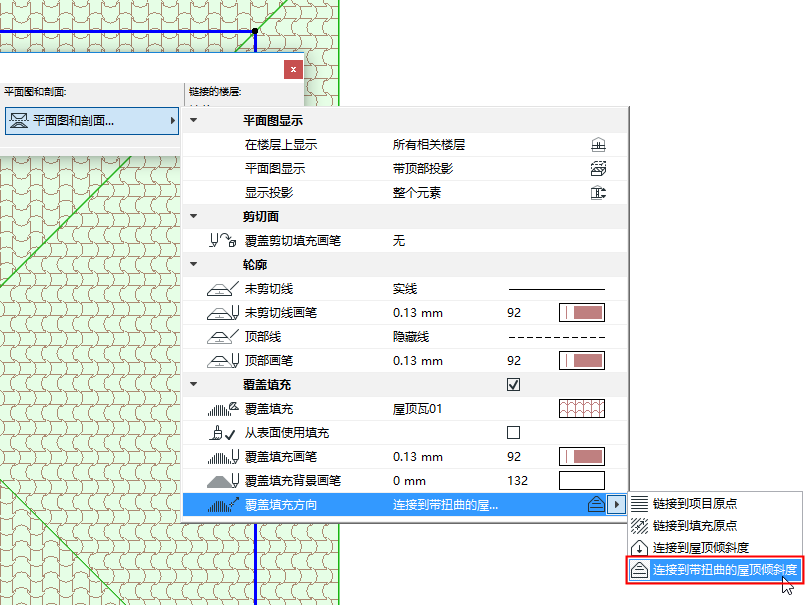

设置屋顶的覆盖填充方向至带扭曲链接至屋顶间隙。

覆盖填充会自动扭曲以贴合屋顶间隙。

符号填充作为复合元素的复合层：符合到复合层

如果复合元素包含了作为建筑材料一部分的符号填充，您可以将该填充调整到“符合到复合层”，这样，填充图案就被调整到复合层的形状。这在建模柔和绝缘、胶合板、金属装饰或任何方向性填充都特别有用。

为此，使用建筑材料对话框中的控制项 (选项 > 元素属性 > 建筑材料。)

1. 转到对话框中的填充方向控制项。
2. 选择符合到复合层。

   现在符号填充样式被调整以符合元素的轮廓。





射线扭曲（仅符号填充）

径向扭曲 填充构造方法（填充工具）可以图形方式调整矢量的径向扭曲。仅对已选符号填充可用，并且仅当：

• 符号填充曾被用作复合或复杂结构的复合层；而且
• 复合层的填充方向在其建筑材料中被定义为 适应复合层；而且
• 在分解一弯曲复合/复杂墙之后，选择了此符号填充。

  参见分解当前视图。

  注： 在您的项目中使用多个放射状变形填充可能会降低项目的外观表现。

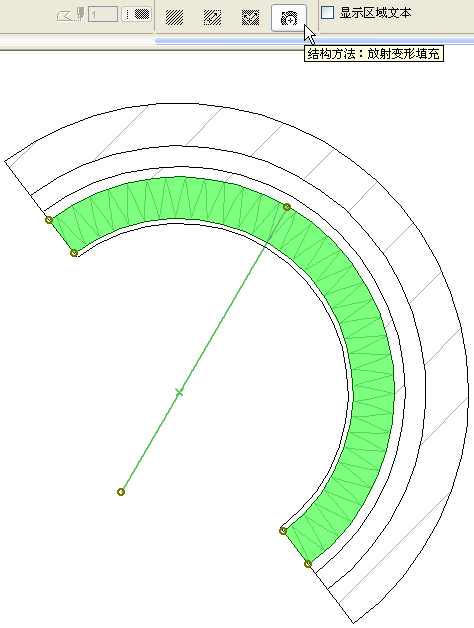

此处为一个带有符号填充的弯曲复合墙（方向：符合到复合层）作为复合层之一，在复合墙被分解之后。现在每个填充可被单独选择。符号填充显示了一个填充柄，而且变形放射状填充构造方法可用。调整填充柄，以使填充的变形或式样的原点可按需变更。
