将图形放置在布图上

从当前项目放置视图（拖放）

1. 打开布图。
2. 从浏览器中，直接将项（视点或视图）拖放到布图上。他们现在是图形。

   注意:

   • 添加到布图中的视点也会被转换为视图并添加到视图映射中。
   • 如果您将多个项拖放到布图中，它们会根据样板布图设置中的图形位置设置来排列。

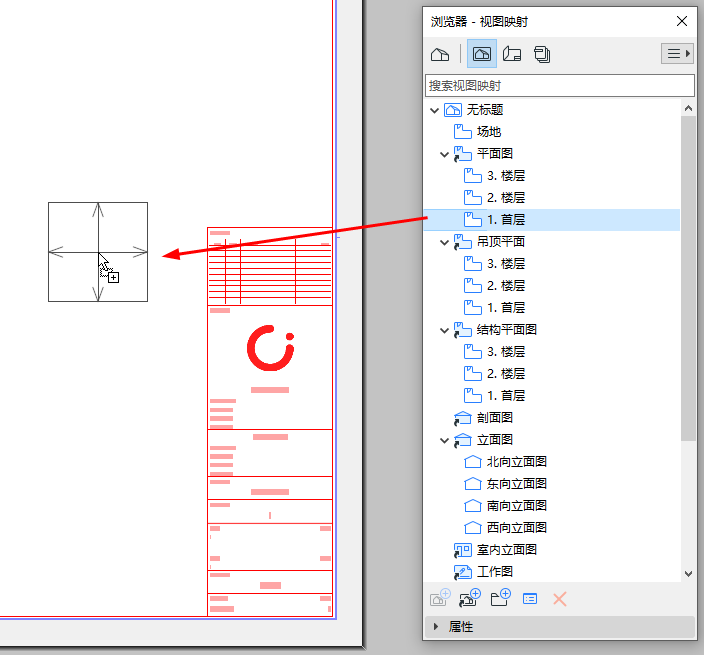

     图 1. 将视图拖到布图上；它就成为一个图形

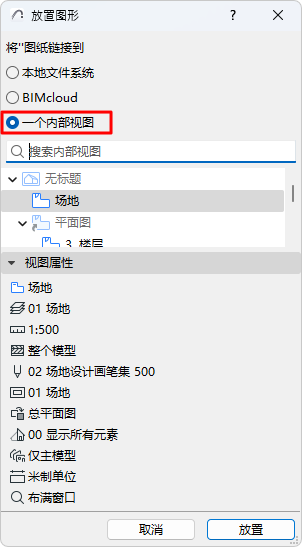

从当前项目放置视图（图形工具）

1. 打开布图。
2. 激活图形工具，然后点击布局。
3. 从出现的对话框中，选择“内部视图”，然后选择一个视图。
4. 点击放置。





从外部Archicad项目放置视图（菜单命令）

1. 使用文件>外部内容>放置外部图形
2. 从弹出的对话框：选择一个项目文件（PLA 或 PLN）。
3. 从下一个对话框：选择要导入的视图及把它们添加到图册的方法。
4. 点击放置。
   注： 从其它项目文件放置视图将打开另一个应用实例。为了避免这个问题：进入选项>工作环境>更多选项，并勾选"不要启动Archicad 的新实例"。

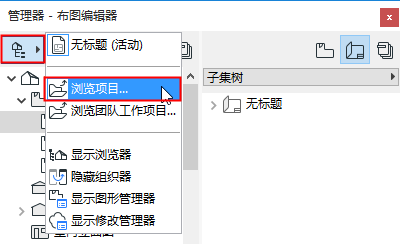

从外部项目（浏览器项目选择）放置视图

1. 打开活动的项目的浏览器或管理器。
2. 从项目选择器按钮：点击浏览项目或浏览团队工作项目。





3. 选择外部项目文件 （版本 17 及以上）。

   如果浏览一个团队工作项目：选择BIMcloud，然后选择您需要的项目。源项目和主项目必须是同一版本。

   如有需要，请登陆BIMcloud。参见 登陆 BIMcloud。

4. 点击打开。

   项目树状结构现在显示在浏览器中。

5. 将视图拖放到活动窗口的布图上。
   注： 从其它项目文件放置视图将打开另一个应用实例。为了避免这个问题：进入选项 > 工作环境 > 更多选项，并勾选“不要启动Archicad的新实例”。

放置外部图形文件（多种方法）

1. 打开布图。
2. 从你的文件系统中拖放一个图形文件（一次一个）

或者使用这些方法中的任何一种浏览文件系统或BIMcloud。

• 激活图形工具，然后点击布图。

  选择“本地文件系统”，然后浏览。

• 文件>外部内容>放置外部图形
• 文件>外部内容>从BIMcloud中放置外部图纸

  选择BIMcloud，然后选择您需要的项目。

  如有需要，请登陆BIMcloud。参见 登陆 BIMcloud。

  注： 如要链接团队工作项目中的图形，源团队工作项目必须与主项目版本号相同。

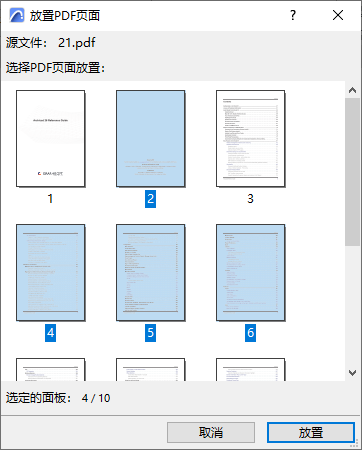

放置PDF中的选定页面

如果PDF是用拖放或文件菜单命令放置的，这就可以使用。

如果导入的图形是一个多页的PDF：

1. 此时出现一个选择器对话框。选择一个、多个或所有页面。
2. 点击放置。

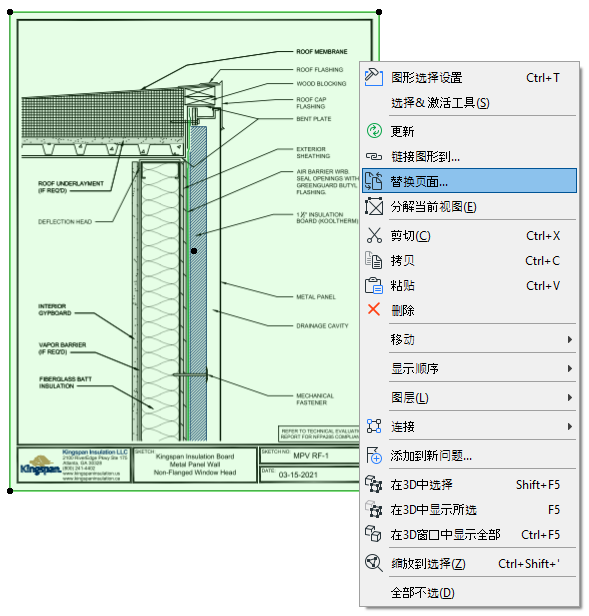

替换 PDF 页

放置PDF后，使用“替换页面”右键菜单命令（来自选定的图形或图形管理器）重新链接到同一PDF文档中的另一个页面。

保存视图并放置在布图上（命令）

命令可从以下获得：

• 活动窗口的上下文菜单中
• 从弹出式浏览器中的视图/视点的上下文菜单中(在视图情况下，命令被简单的称为在布图上放置)
• 从文档菜单

该命令将打开布图窗口（最近的活动布图，或图册中的第一个布图）。

点击来放置图形。

使用管理器（布图编辑器模式）放置图形

在管理器的布图编辑器中，将视点、视图和外部的文件从左边的适当层次列表拖放到右边图册上（或使用管理器左边的放置图形命令）。

参见管理器(O)。

图形的放置遵守下面规则：

• 如果在现有布图读的名称上拖动一项，图形会添加到该布图。
• 如果在子集或图册本身的名称上拖动一项，图形会放置到子集内自动创建的新建布图上（或在图册的最高层）。
