标注细节面板

也显示洞口的高度

 如果您想让标注标记沿着开洞的宽度数值显示高度数值，选择此项。如果您勾选此框，则需选择右方的三个单选按钮之一，定义显示高度数值的方式。

• 始终有过大：包括开洞的垂直加大，包括在高值中。
• 始终没有过大：在计算显示高度数值时，不包括任何加大。
• 由宽度确定：如果标注宽度包括加大，与加大值一起显示高度数值。如果标注宽度不包括一个加大数值，在显示的高度值中不包括任何加大。

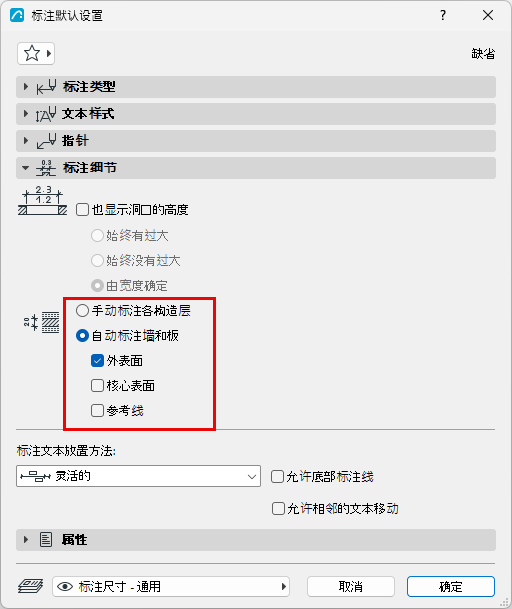

复合材料和截面元素的标注组件

• 通过手动方式，在放置标注之前点击每个皮肤的端点。





• 通过自动方式，基于以下勾选的选项（至少选中一个类别），标注点将被放置于表面和/或参考线上
• 外表面
• 核心表面
• 参考线

自动方式在平面图的墙上运作，以及在剖面图中的墙和板上运作。

见标注墙或板的厚度。

注释:

• 在平面图中，轮廓元素的核心将沿着其剪切的部分进行标注。
• 在剖面图中，轮廓元素的核心将沿着其边界框进行标注。
• 如果您编辑了复合材料和轮廓结构使其不再有核心，仅标注核心将自动变更为标注墙/板的整个厚度。

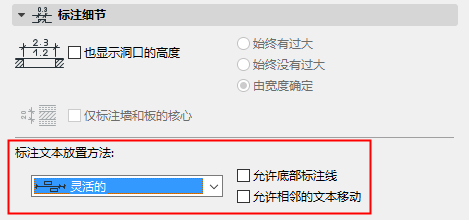

标注文本放置方法

如果它们变得太拥挤，使用这些选项来控制标注文本应如何调整。

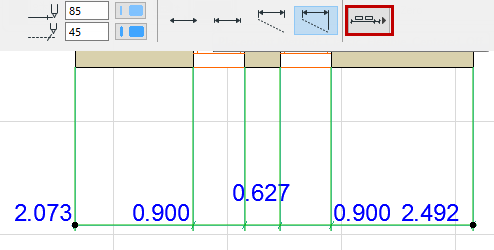

• 标准的：在Archicad旧版本中使用的算法。

水平放置标注文本并且位于被测量段落的中部。

• 如果没有足够的房间，标注本文将被向侧面移动，以便可读。相邻的标注本文也向侧面移动。
• 如果没有足够的空间向侧面移动，它们将通过行，被垂直的向上调整。

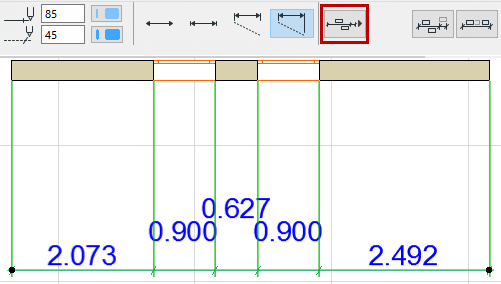

• 柔性的（默认）：该方法比标准的方法更复杂：即使标注文本将被手动移动，或由多条之间组成，它将自动调整。
• 水平放置标注文本并且位于被测量段落的中部。
• 如果空间太窄，标注文本将向侧面移动。（相邻的文本保留在原处。）
• 如果没有足够的空间向侧面移动，文本可能被垂直调整。





另外两个复选标记使用此方法时可用：

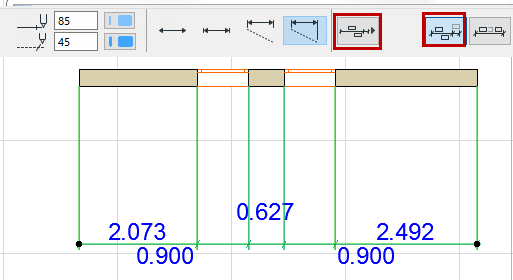

• 允许底部标注线：作为调整的一部分，文本可能被显示在标注线的下面以及上面。

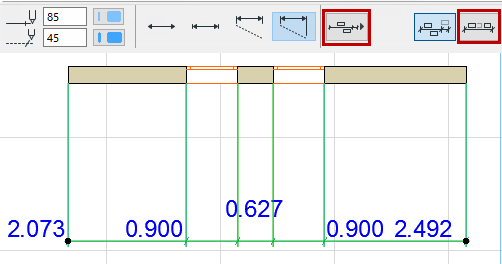

• 允许相邻的文本移动:当标注文本被向侧面移动时，其相邻的标注文本根据需要也可以向侧面移动（移动到空间的中部保持）。

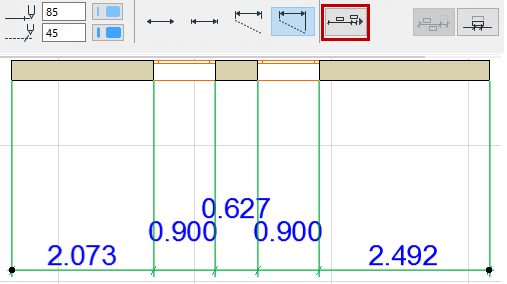

• 居中的：
• 所有标注文本被放置在 被测量段落的正中。没有侧面调整。
• 如果没有足够的空间，它们将被垂直调整。









• 允许底部标注线：作为调整的一部分，文本可能被显示在标注线的下面以及上面。
• 允许与标记重叠：文字可能与标注标记重叠。（如果它是关闭的，那么垂直调整文字以避免与标记重叠。）

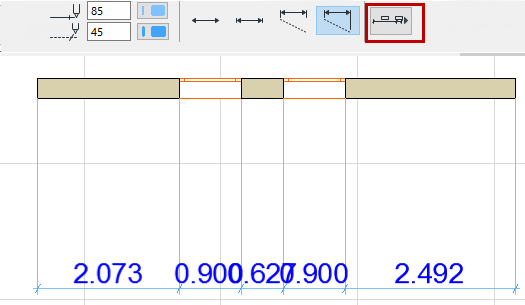

• 关：没有自动调整发生，以提高可读性。.

  所有文字被简单的放置在一个行中，在标注线的正上方，不考虑可读性。
