定义碰撞组

在“组1”和“组2”下，使用“条件”界面定义碰撞组。

• 要查看所有元素类型之间的碰撞，每个组合使用同一条件。
• 只选中3D元素和MEP元素之间的碰撞，将其中一个组合限制分类为MEP的元素。

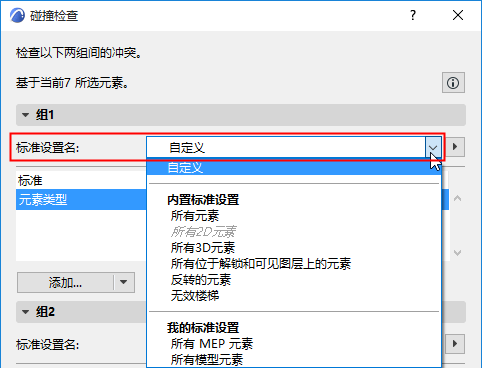

• 要使用保存的条件集定义碰撞组，请执行以下操作：单击条件集名称箭头列出项目的条件集：





  • 如果您在此处选择一个条件集，其内容将覆碰撞组的当前条件
  • 如果设置组合中包含不适用于碰撞检查的标准（例如，2D元素类型，或IFC信息），则被列出的标准设置可能被禁用，如

    见预定义标准集。

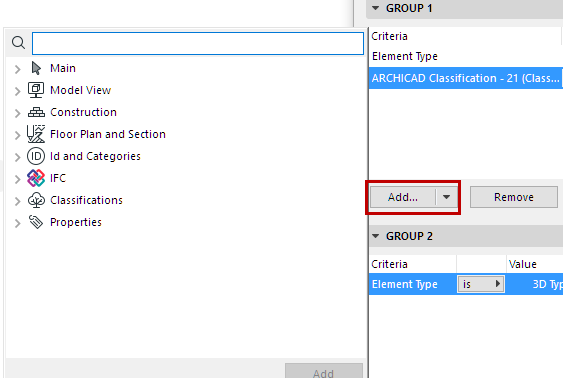

• 点击 添加 以打开对话框，选择要限制的类别的任何信息和参数。
