例子：净空碰撞检查

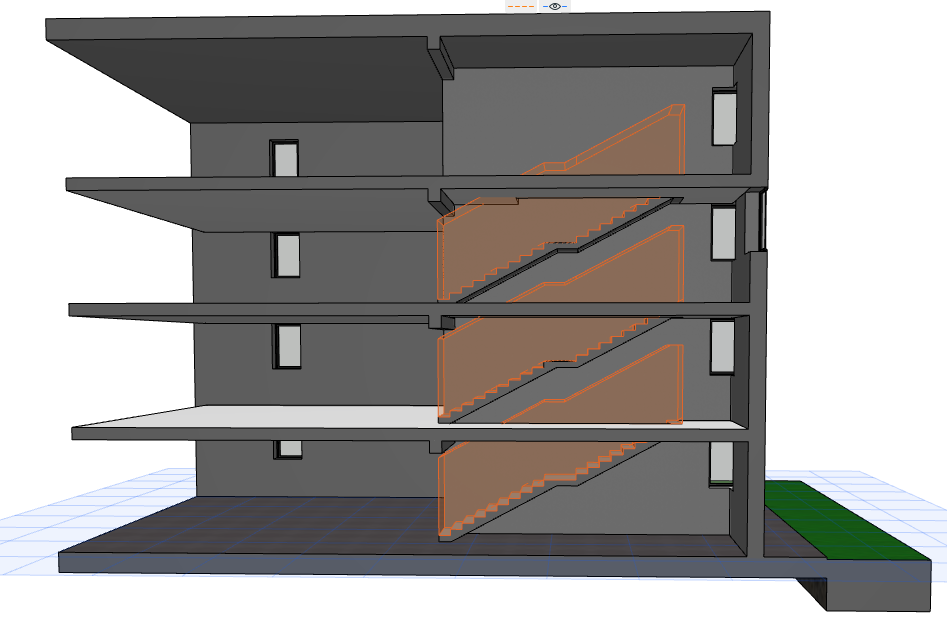

我们会在模型3D视图中检测净空碰撞。

1. 转到设计>模型检查>碰撞检测。

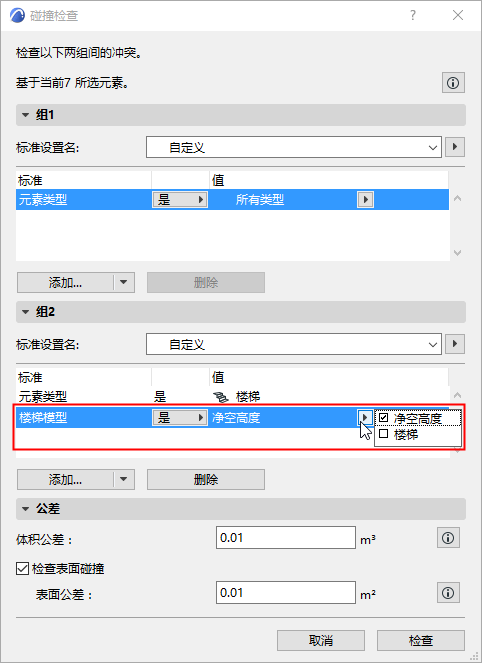

2. 在对话框中定义碰撞条件。





   • 对于组1: 所有3D元素
   • 对于组2:楼梯，考虑楼梯模型的净空部分。
3. 按下 勾选 以运行碰撞检查。
4. 模型检查报告将开启并显示结果。对于每个结果，您都可以查看模型中的相关元素并根据需要创建问题。

   参见模型检查报告 。
