将 MEP 系统添加到系统浏览器

适用于 Archicad Collaborate

通过执行以下任一操作打开 MEP 系统浏览器：

• 从窗口 > 面板菜单，或
• 使用 MEP 工具栏的快捷方式

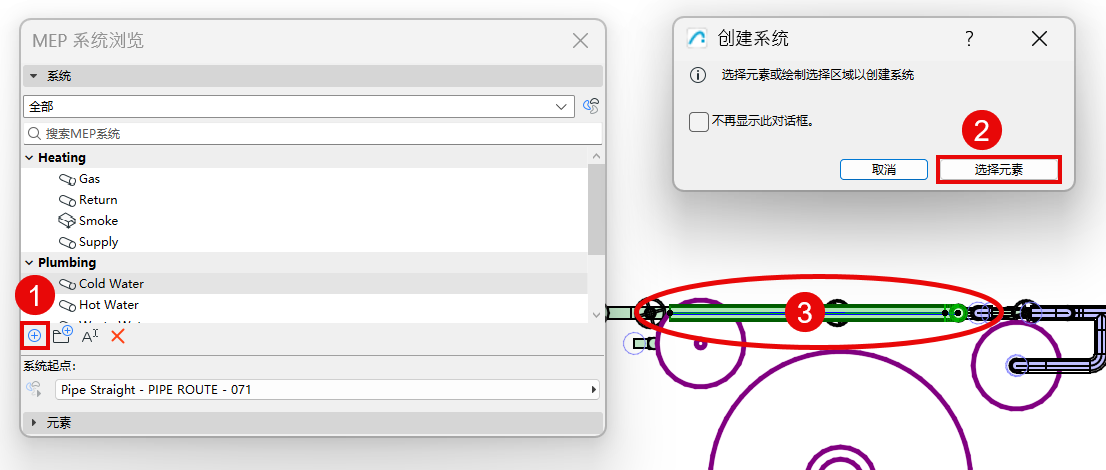

1. 在系统浏览器中，点击“加号” [+]。
2. 在弹出的对话框内, 点击选择元素。
3. 选择系统元素或系统起点：

   在模型中，执行以下一种操作:

   • 选择系统起始点（即选择一个MEP元素作为风管或管道系统的起点）：其端口表示空气或流体的进入位置）
     • 起始点元素应为布设的开口端，或已连接的设备或附件（而不是末端设备）。
     • 要在 2D 视图中查看开放端和开放连接，请在视图> 屏幕视图选项中打开MEP 连接。
   • 或选择一个或多个 MEP 元素 ，使其成为系统的一部分。
     提示： 您可以从不同的 MEP 系统中选择元素；每个系统将单独添加

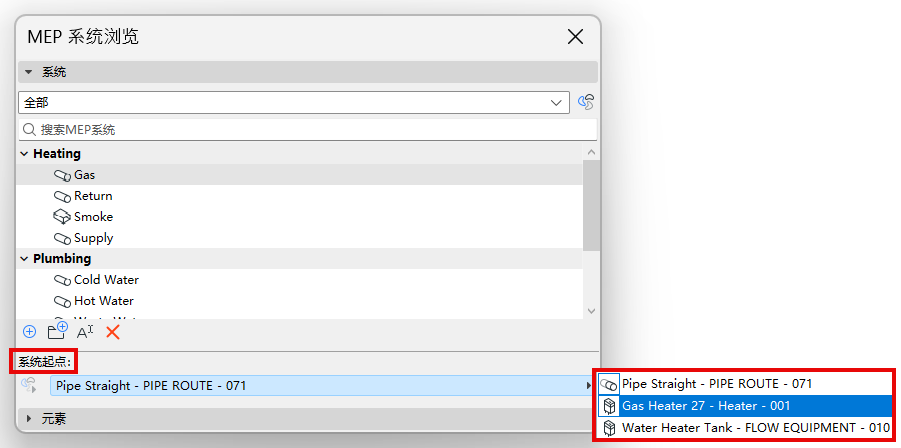

   • 从系统起始点下拉菜单中为每个系统选择一个有效的起始点





     注： 如果后来取消了 "系统 "起点（例如，在开放端口添加终端设备），"系统 "就会从浏览器中删除，因为它没有开放端口。警报将允许您撤销操作，或者继续操作--在这种情况下，您可以在稍后的操作中通过使用不同的起点将系统添加到浏览器中。

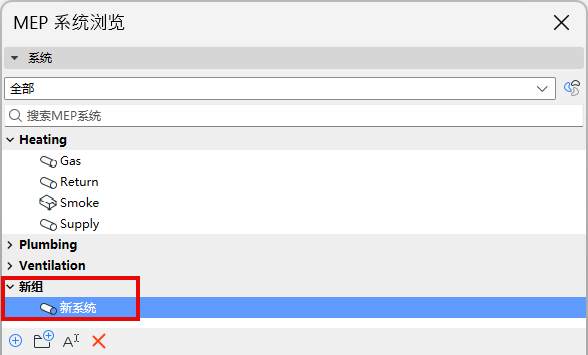

4. 新系统会作为“新建组”添加到浏览器中。





5. 重命名或整理系统或组合

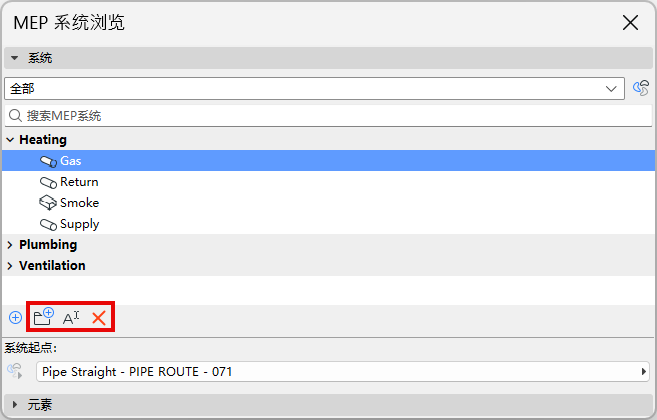

• 使用命令图标可以重命名或删除任何选中的组或系统
• 要将一个系统添加到不同的分组中：点击并拖动系统到不同的组名下
