用于区域通风的 MEP 模型检查

注： MEP 设计器的计算功能仅适用于云许可证。

对于 MEP 模型，您可以按区域定义通风要求。后使用内置检查以确保您的 MEP 元素（终端或设备）提供所需的送风和排风风量。

步骤1：设置带有通风参数的分区

在模型中创建所需的区域。

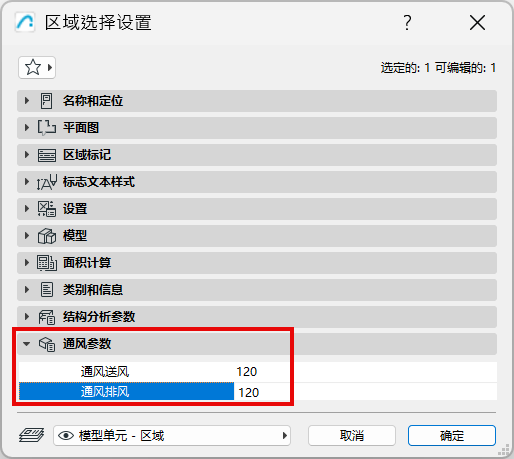

在区域设置中，输入其通风送风量和通风排风量参数：



步骤2：使用流量参数设置终端或设备

  1. 对暖通系统进行建模，包括终端和设备。

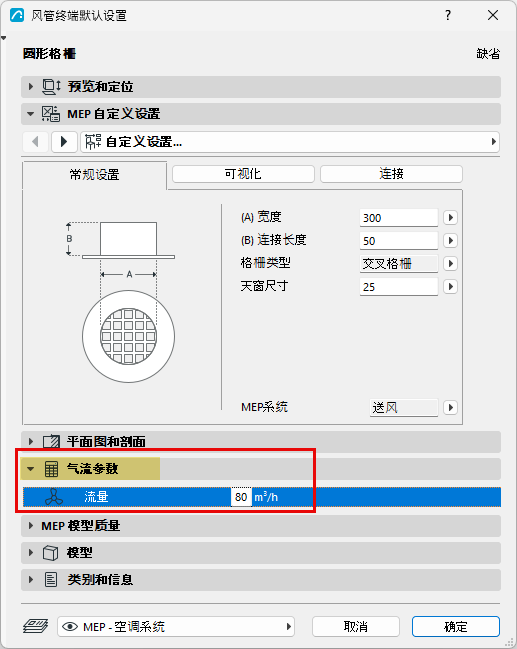

  2. 对于每个末端装置或设备，在“设置”对话框的“空气流量参数”面板中输入体积流量数据。


步骤3：为质量检查定义系统

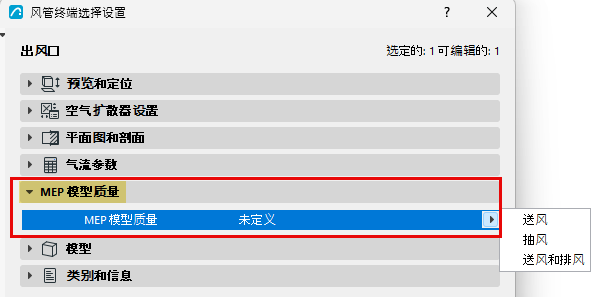

在 MEP 模型质量面板中：

选择送风、排风或两者皆选，以针对 MEP 模型质量检查定义此数据。（这是必要的，因为在其他位置分配的元素的 MEP 系统是项目属性，可能随时被重命名。）



步骤4：运行MEP模型质量检查

运行检查以确保放置在模型中的末端装置/设备符合区域关于充分通风的参数要求。该检查将考量部分或全部放置在区域内的任何末端装置/设备。

  1. 在3D/平面图/剖面图窗口
    • 打开设计> 模型检查> MEP 模型质量（或通过 MEP 工具栏使用相同命令）。
  2. 勾选你希望在各个区域中检查的参数（送风、排风或两者）。
  3. 点击检查。

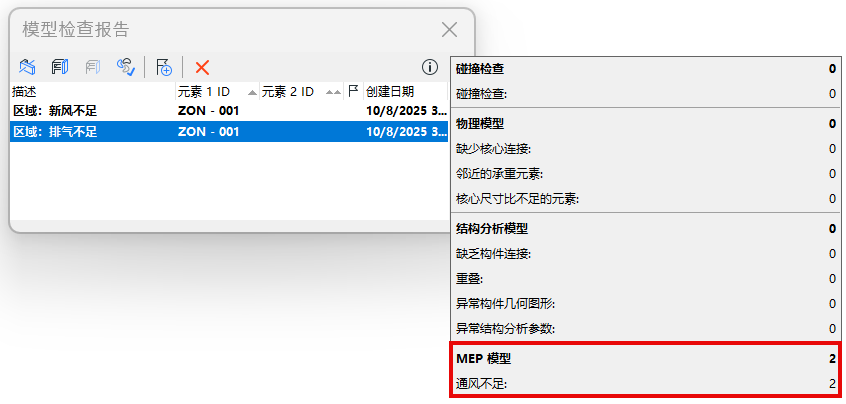

模型检查报告会列出未满足通风参数的所有分区。查看模型中的相关元素并根据需要创建问题。



相关主题：

从模型检查报告创建问题

创建分区清单及其通风需求

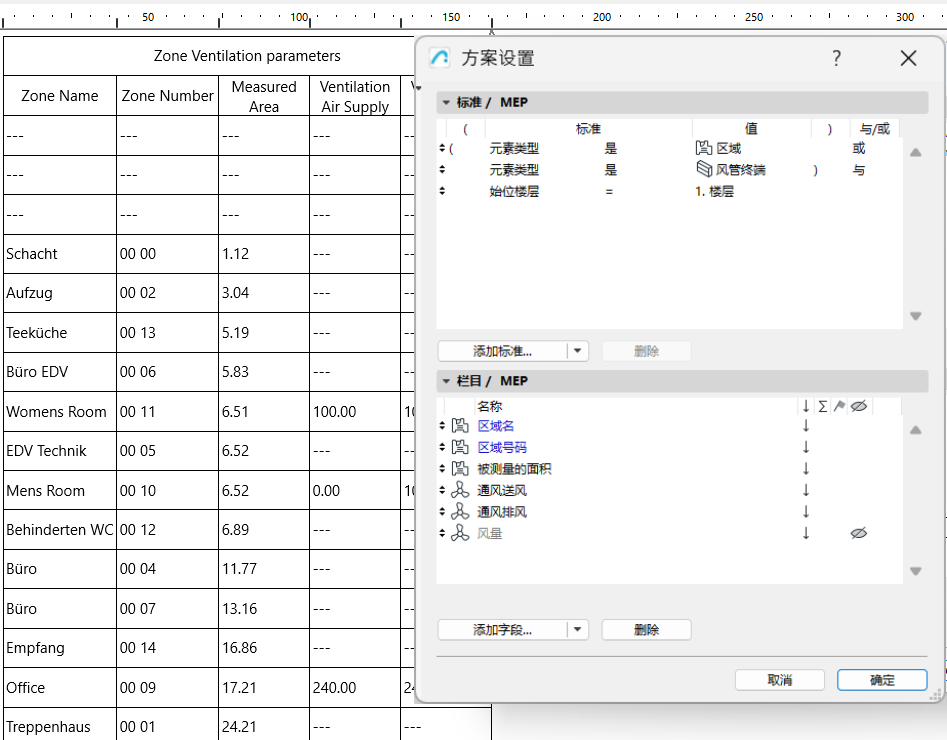

您还可以在交互式清单中列出区域、其通风要求以及相关终端和设备的流量。

根据需要，在清单中直接勾选并编辑数值。
