放置终端、附件或设备

MEP 图库包含经过专门配置的“附件”、“设备”和“终端装置”元素。

适用于 Archicad Collaborate.

使用专用的终端、附件和设备工具将它们放置在平面图或 3D 窗口中。

注： 对象图库包含与 MEP 兼容和/或可转换为设备的其他库部件。参见与 MEP 兼容的对象。
  • 选择该工具，然后在布设管段上单击一次以放置它
  • 如果空间不足，或者配件未与管线布设对齐：放置独立附件时，它不会与布设连接。
  • 第二个放置的构件（管路或附件）将继承第一个构件连接点的MEP系统属性。

放置管线设备

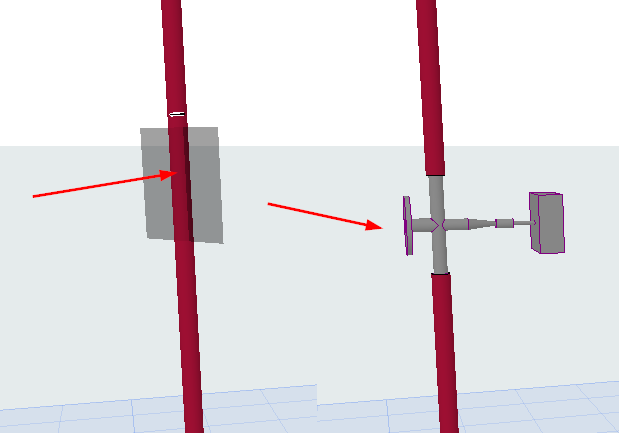

图 1. 三通阀：选择一根水管并单击以放置
图 2. 盘管元素：选择水平风管并单击以放置

继承布设尺寸

默认情况下，MEP 附件或设备与其主布设元素的尺寸相匹配。若要更改每个元素的默认设置，请在信息框中取消勾选“连接尺寸”选项：



如果取消选中该复选框：MEP 元素将保持其自身尺寸，并在需要时添加变径头。

寻找最佳布设连接

将布设元素连接到终端、附件或设备上时，使用上下箭头键查看连接布设的替代路径。

要在重叠的端口之间进行选择：使用 Tab 键在可用端口之间循环切换，然后选择您需要的端口

图 3. 按上/下箭头查看路径的可选方案
