设置MEP布设的倾斜度

在输入过程中编辑坡度

在布设输入过程中，使用跟踪器更改布设管段的坡度。

• 输入数值（正值表示向上，负值表示向下）

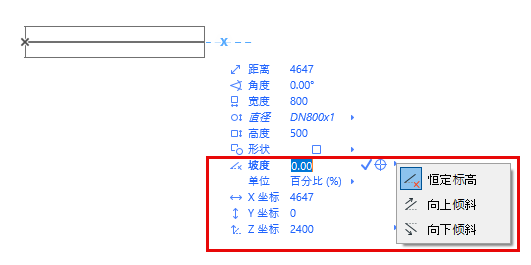

• 或者，选择“向上倾斜”或“向下倾斜”并输入数值

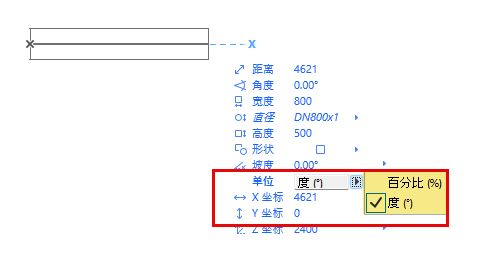

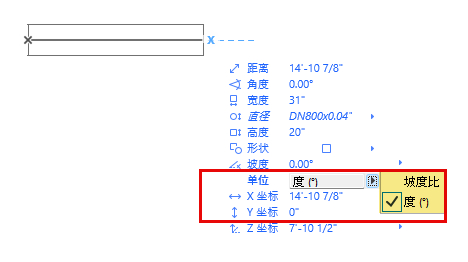

• 您可以按百分比或度数定义坡度。如果您使用的是英制单位，则可以将其定义为坡度比。

观看视频：灵活的坡度设置

• 即使沿布设的标高发生变化，布设的坡度也会保持不变。如果您调整 Z 坐标，管线将按照新的高度继续布设，但坡度保持不变。

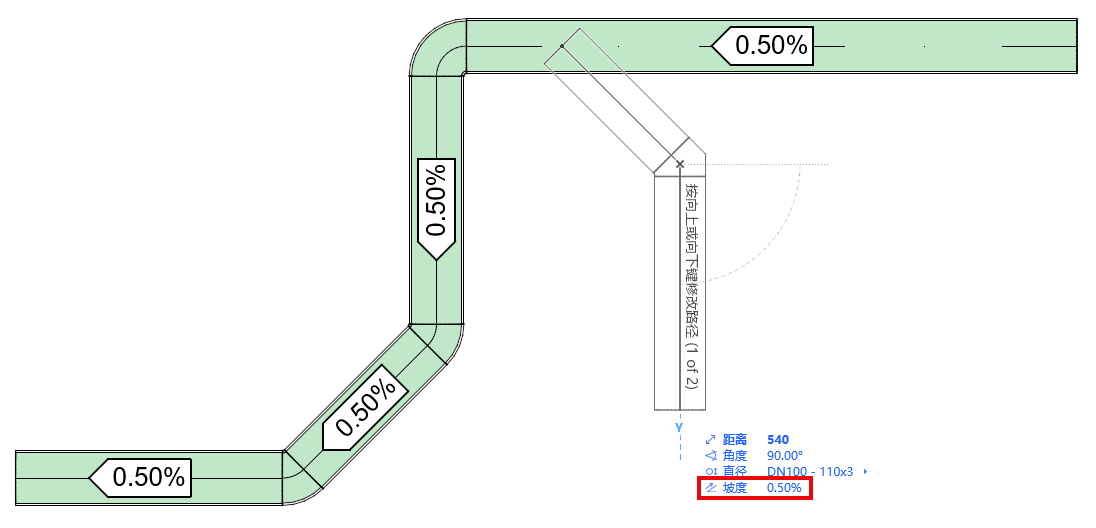

• 新分支出来的布设段也会继承主布设的坡度

在选定点修改坡度

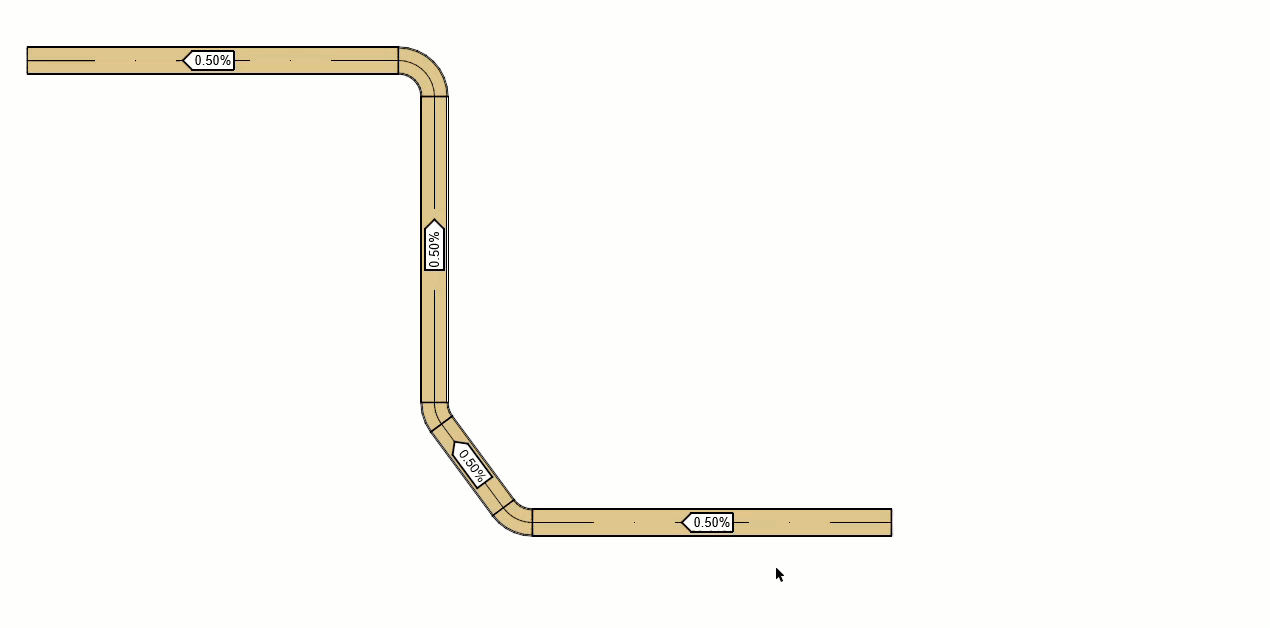

1. 选择布设元素的开口端。
2. 从弹出式小面包中，选择修改所选点的坡度。
3. 输入跟踪器并更改斜率值。

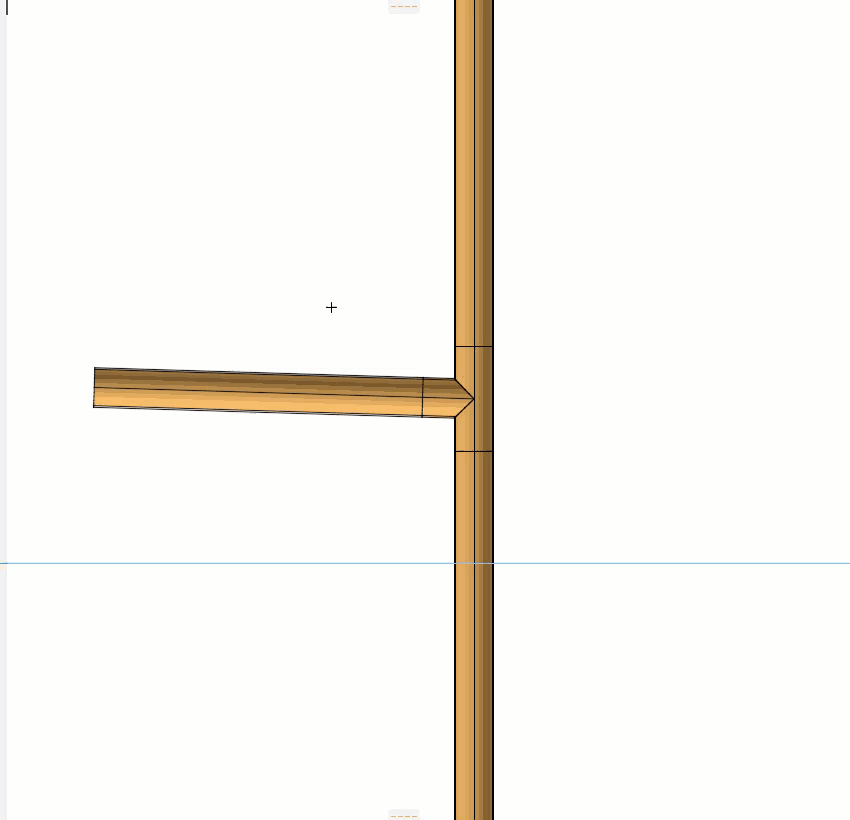

您还可以在弯头或支管处改变布设坡度：

在点击处，布设的标高不会改变。

坡度反馈

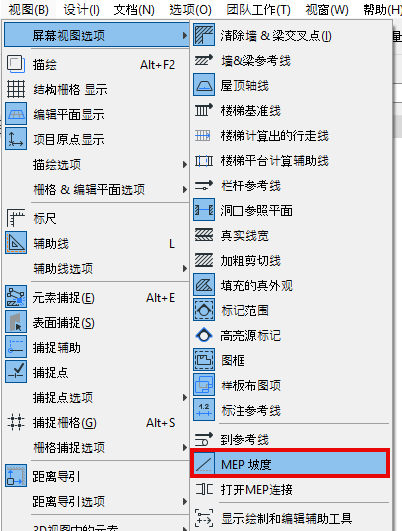

打开MEP坡度显示，菜单路径：视图 > 屏幕显示选项。

• 在平面图上，您可以看到布设坡度的方向和数值（这是为了提供功能性坡度反馈，仅显示 5% 或以下的坡度）
• 对于选定的布设要素，信息标签还会显示坡度值





在三维和剖面视图中，所选布设元素会显示绿色箭头，以指示坡度方向：
