回路

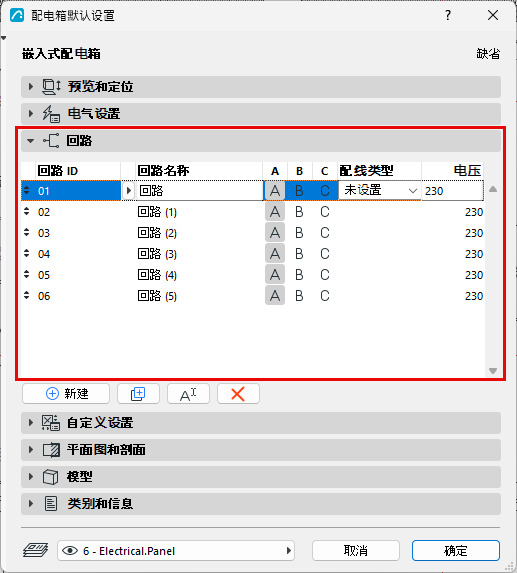

使用此面板为您的项目创建电气回路。您可以使用列表下方的按钮创建新回路、复制列表中选定的回路、重命名回路或删除选定的回路。
对于创建的任何回路，请指定以下项：
回路 ID
根据“ID前缀”和“ID样式”字段中的设置自动生成。
回路名称
指定回路的名称。
A B C
这些按钮用于指定回路将使用 A、B、C 中的哪些相位。对于大多数住宅项目中的典型回路，每个回路仅使用一个相位，因此请选择其中之一。
确保在各回路之间分配各相，以使所有相的预估计算负荷大致相同。为包含专为其设计的电气设备的回路选择所有三个相位。
配线类型
为回路选择布线类型，或将该值保留为“未设置”。可用的配线类型及其各自的横截面积在电气项目设置对话框中定义。
电压
指定回路使用的电压（单位：伏特 - V）。
