电气模型视图设置

适用于 Archicad Collaborate.

当配电箱和电气设备分配到回路后，您可以在模型中对回路进行可视化。

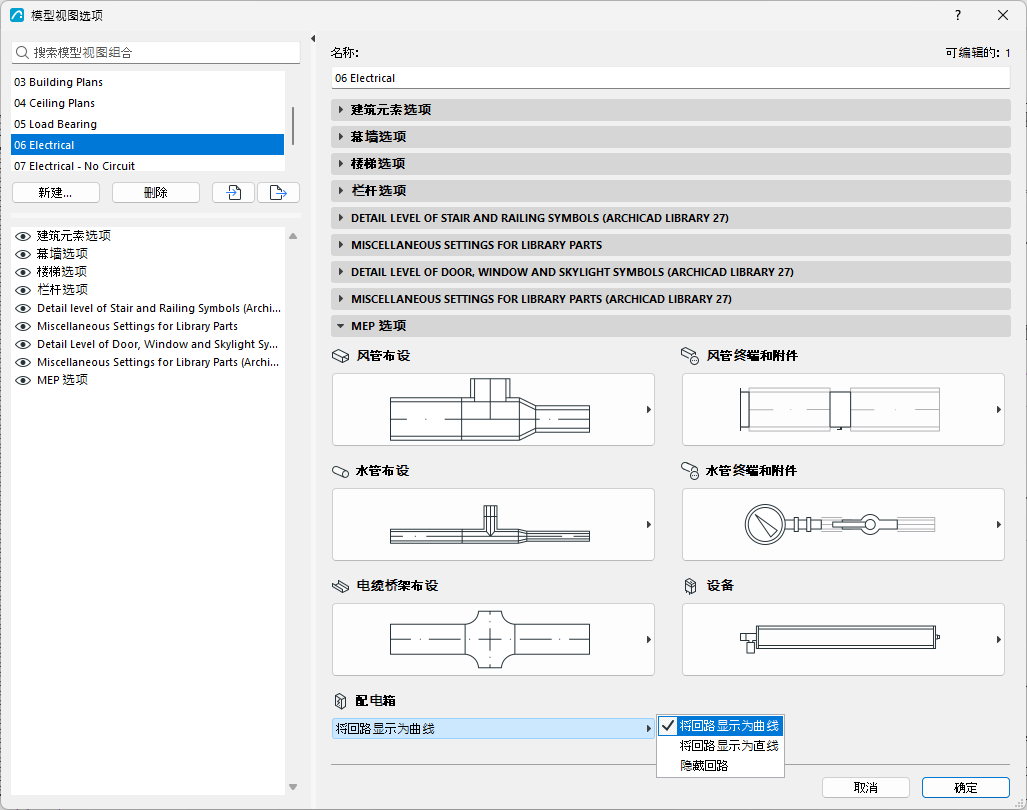

要访问此对话框，请转到文档 > 模型视图 > 模型视图选项。



使用“模型视图选项”的“MEP 选项”面板上的配电箱控件来指定如何在平面图上显示回路：

  • 将回路显示为曲线
  • 将回路显示为直线
  • 隐藏回路

注： 电气回路的布设由Archicad 自动确定。
