标注配电箱

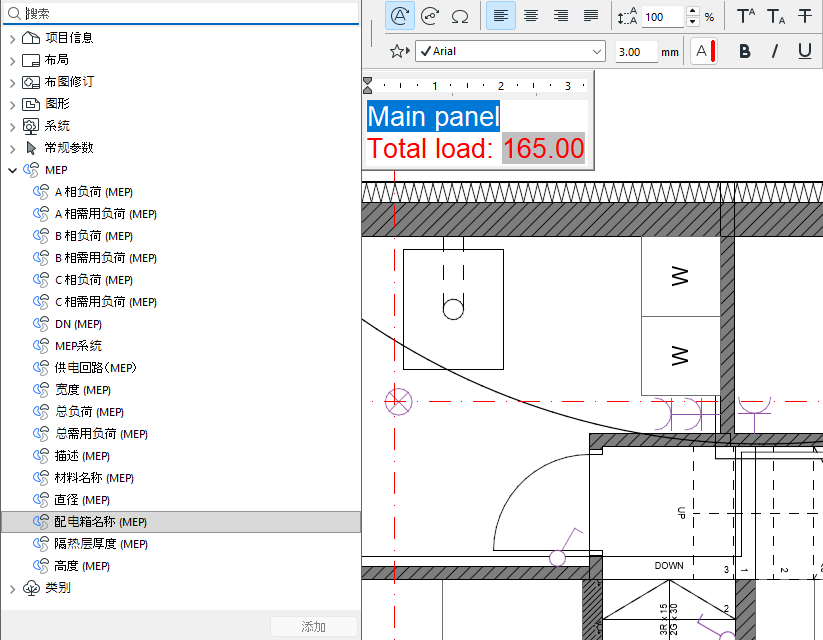

对于配电箱，在 MEP 类别中提供以下自动文本参数。



自动文本参数返回以下值：

  • 配电箱名称- 配电箱的名称。对于回路，为其所属父级配电箱的名称。
  • A/B/C 相负载 - A/B/C 相的总电气负载。

示例：某个电气设备的视在功率为 15 VA，且属于仅使用 A 相的回路（回路及其相在电气配电箱元素的设置对话框中定义）。全部 15 VA 都将计入 A 相负载。

注： 如果未勾选该设备的“视在功率”复选框，或者该设备不属于任何回路（其“供电”字段设置为“主电源”），则该设备不会对任何相负载产生影响。
  • 总负载 - A、B 和 C 相负载的总和。
  • A/B/C 相应需负载- A/B/C 相的总电需用负载。计算方式：电气设备对某一相贡献的视在功率乘以基于该设备负载分类的需用系数。

示例：某个电气设备为 A 相负载贡献 15 VA。其负载分类设置为“照明”，需用系数为 0.8（在“电气项目设置”中指定）。该设备计入 A 相需用负载的需用负载为 15 * 0.8 = 12 VA。

  • 总需用负载- A、B 和 C 相应需负载的总和。
