CALHYDRA 连接

Notice： 适用于 Archicad Collaborate 或 Archicad Max。

CALHYDRA 连接插件使用户能够充分利用 CALHYDRA 的强大功能，根据欧洲和德国标准进行精准的水力计算和模拟。CALHYDRA为饮用水、废水、供热及冷却系统提供全面分析。导入CALHYDRA计算结果，自动更新 Archicad 项目中管道的标称直径。

CALHYDRA 软件由 Kemper 旗下的软件公司 Dendrit 开发。他们以精确、基于标准的计算而闻名德国。CALHYDRA 还可与 Graphisoft 的 DDScad 软件配合使用。

本章主题：

前置条件

所需数据包

典型工作流

获得最佳效果的实用设置（按专业分列）

已知限制

CALHYDRA 支持的标准

有用的链接

前置条件

要使用 CALHYDRA Connection 工作流，您必须具备以下条件：

  • 许可证：
  • Archicad Collaborate、Max 或 MEP Designer
  • CALHYDRA
  • Archicad 项目，对MEP管道系统（饮用水、供暖、制冷、废水、雨水等）进行建模
  • 导入 ArchicadMEP 项目所需的数据包

所需数据包

CALHYDRA 分类系统

  1. 1。下载 CALHYDRA 分类系统：Graphisoft BIM数据
  2. 2。在类别管理器中，单击 导入 ，然后浏览下载的文件。
    重要： 请勿删除或重命名此类别系统。在将数据映射至CALHYDRA时，其名称在内部被采用。

MEP布设规格

为了进行真实的计算和正确的尺寸映射，请使用为CALHYDRA准备的制造商布设规格。

  1. 1。下载 CALHYDRA - MEP-Route-Specification Material 包：Graphisoft BIM数据。该文件包括 CALHYDRA 支持的制造商生产的 MEP 管道和配件材料。

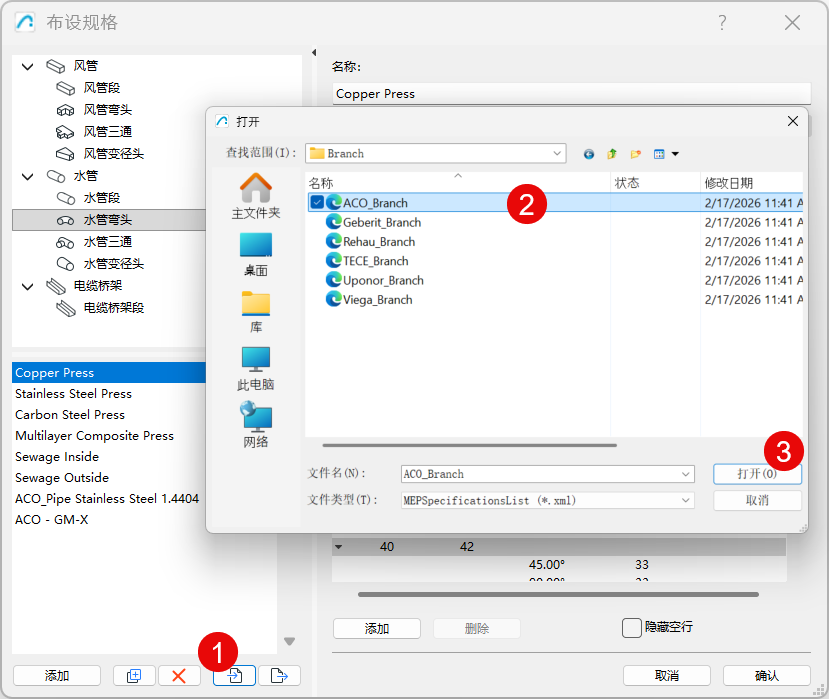

  2. 2。在布设规格对话框中，单击导入，然后浏览下载的软件包并导入所需的文件：

    重要： Archicad 和 CALHYDRA 中应使用相同的布设规格。

典型工作流

  1. 1。在Archicad 分类元素
  2. 2。在 Archicad 中配置 CALHYDRA 转换器
  3. 3。从 Archicad 导出项目
  4. 4。在 CALHYDRA 中打开项目
  5. 5。在 CALHYDRA 中运行计算
  6. 6。从 CALHYDRA 导出结果
  7. 7。导入结果并更新管道尺寸

    在团队工作中：确保保留要更新 管道元件。否则，不会进行更新。

以下各节将依次介绍每个步骤。

第 1 步 - 元素分类

CALHYDRA 依赖于 "类别"来了解每个元素所代表的含义（管道类型、配件类型、专业等）。因此，在导出到 CALHYDRA 之前，您可以在Archicad 中使用特定于 CALHYDRA 的分类系统对 MEP 模型元素进行分类。

注： 大多数普通管件（弯管、变径头、三通）无需分类。分支仅在特殊情况下需要进行分类：例如，连接两个不同 MEP 系统的分支，或是环形连接。
  1. 在模型中选择 MEP 元素
  2. 在元素设置中，打开 分类和属性 面板

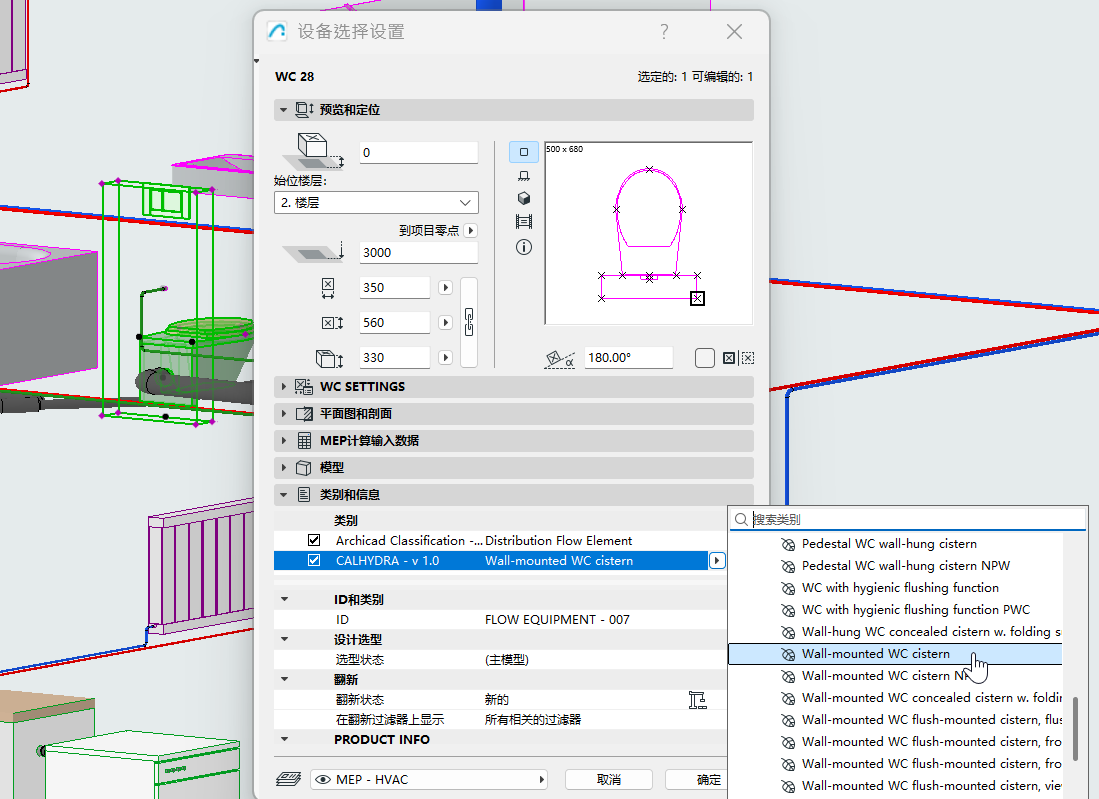

  3. 3。为每个 MEP 元素分配适当的 CALHYDRA 分类条目：


您可以通过以下方法加快这一过程：

  • 查找& 选择 - 识别无 CALHYDRA 分类的元素

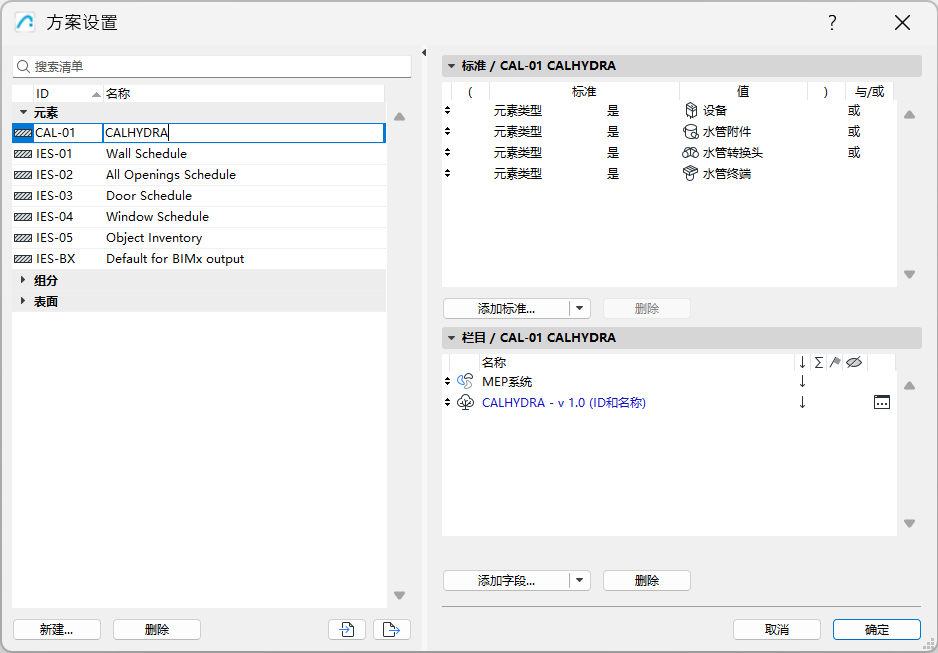

  • 交互式清单 - 用于列出和批量编辑分类

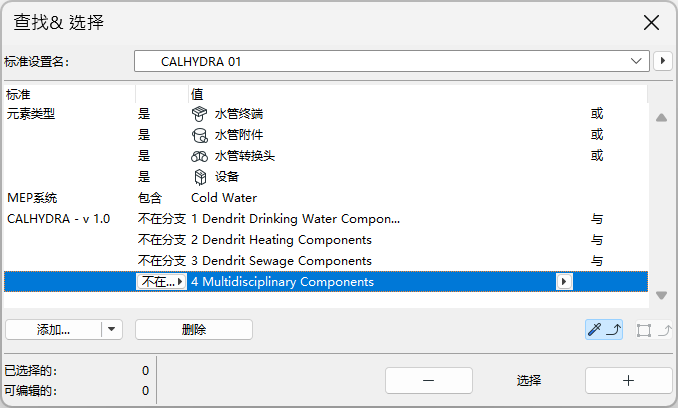

    图 1. 查找未分类元素
    图 2. 使用交互式清单按分类查找元素

步骤 2 - 配置 CALHYDRA 系统转换器

转换器定义导出哪些 Archicad 系统，以及在 CALHYDRA 中如何解释这些系统。

  1. 1。在 Archicad 中，转到 文件> 互操作性> CALHYDRA 连接> CALHYDRA 系统转换器
  2. 在 CALHYDRA 系统转换器对话框中，选择要导出的系统：
    • 点击添加按钮
    • 从出现的项目系统列表中，选择要导出的系统

      限制：对于每次导出，一次只能从一个专业中选择系统（例如，供暖或废水）。不要在一次导出中合并导出多个专业的系统（如饮用水 + 供暖 + 废水）。如果这样做，CALHYDRA 将同时显示所有专业，并拒绝继续计算。

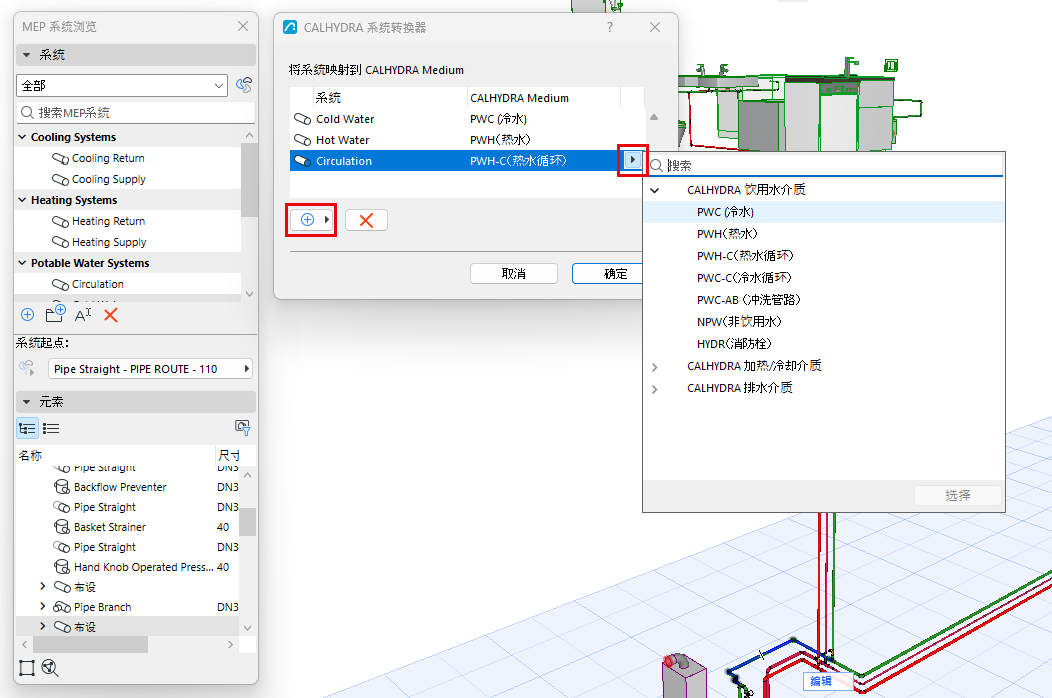

  3. 为每个选定的系统分配正确的 CALHYDRA 介质


步骤 3 - 保存 CALHYDRA 项目文件

  1. 1。在 Archicad 中，转到文件 >另存为...

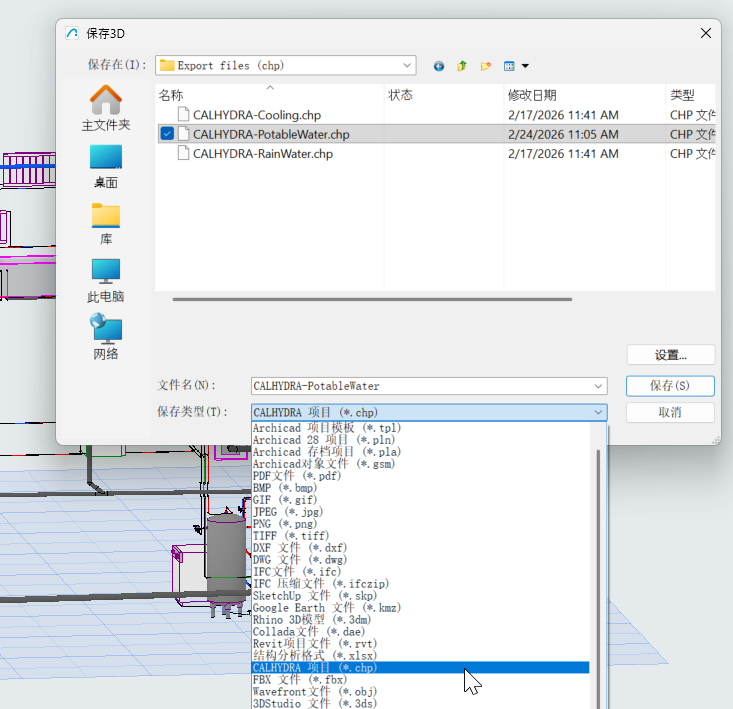

  2. 2。在文件类型下拉菜单中，选择 CALHYDRA 项目文件 (*.chp)
  3. 3。指定位置和名称，然后单击 保存

您在 CALHYDRA 转换器中选择和映射的所有系统都将导出到此 .chp 文件中。



第 4 步 - 将项目导入 CALHYDRA

  1. 1。启动 CALHYDRA

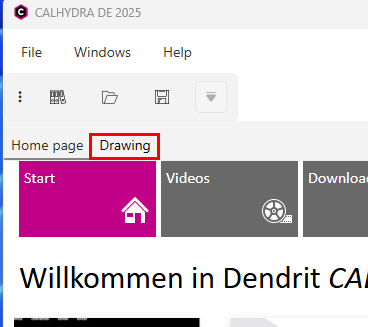

  2. 2。从主页切换到绘图选项卡

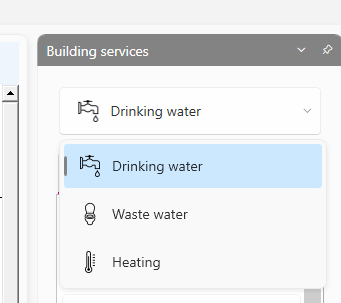

  3. 3。在楼宇服务下选择相应的服务：饮用水、废水或暖气

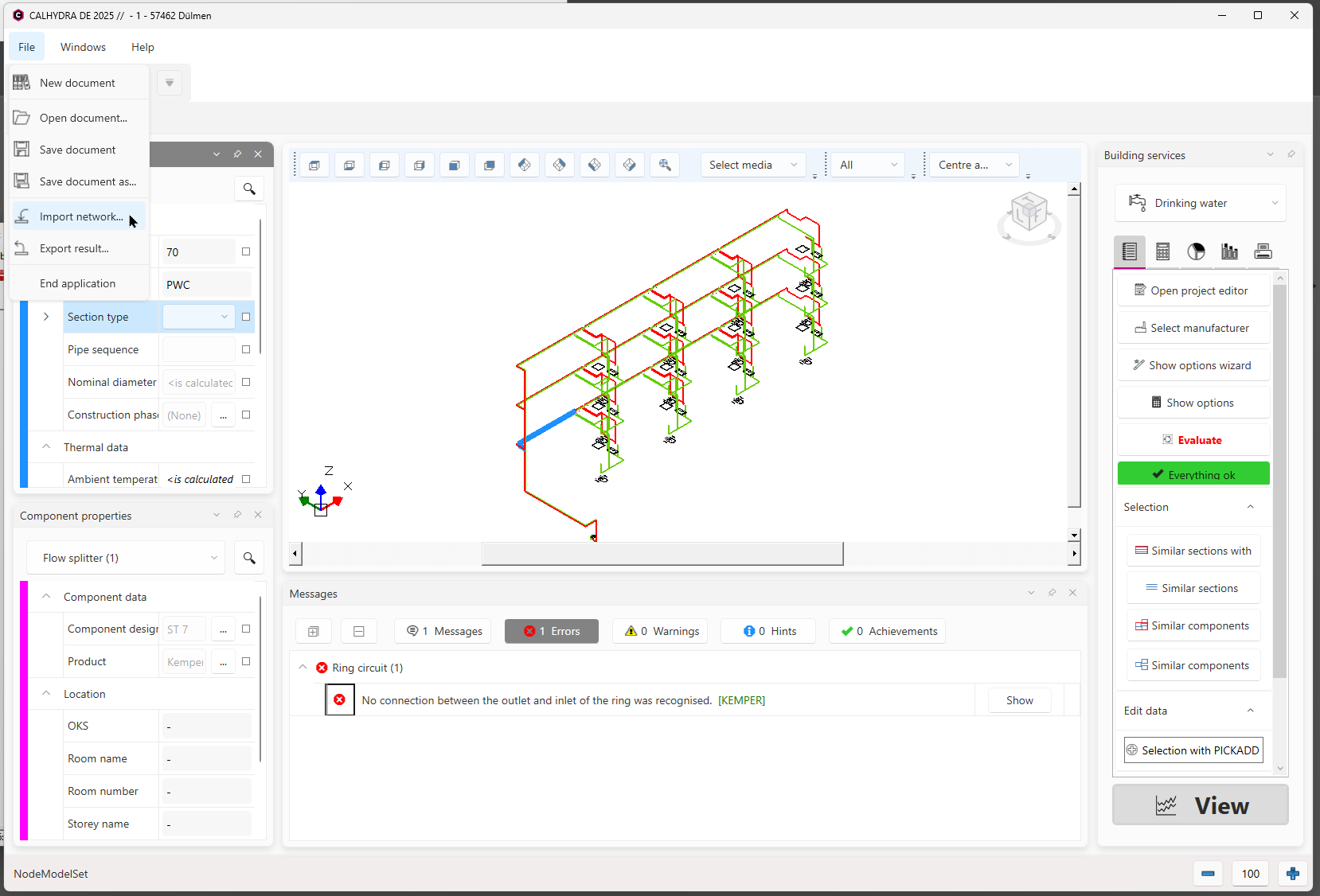

  4. 4。使用 文件> 导入管网 加载在步骤 3 中导出的 .chp 文件

CALHYDRA将在其等轴测视图和表格视图中显示导入的管网。

图 3. 将管网导入 CALHYDRA

如果管网中包含特殊对象（如饮用水存储或加热器），CALHYDRA 可能会提示您从其数据库中选择合适的产品。

参见获得最佳效果的实用设置（按专业分列）

步骤 5 - 在 CALHYDRA 中运行计算

具体的用户界面和步骤见 CALHYDRA 在线帮助

步骤 6 - 从 CALHYDRA 导出结果

  1. 1。计算成功后，使用 文件> 导出结果

    该文件通常使用 .calhydraResult 格式。

  2. 2。将结果文件保存在可访问的位置

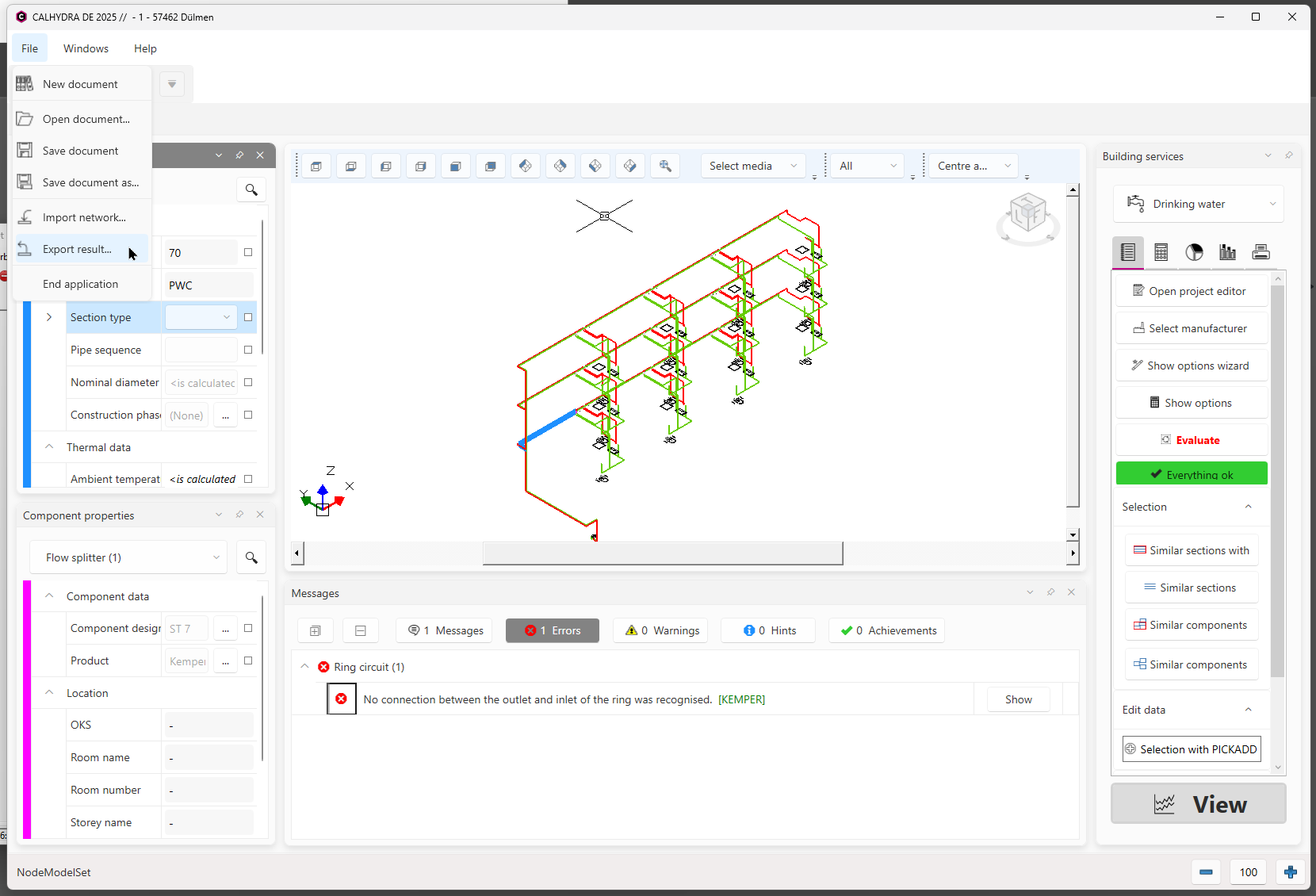

    图 4. 从 CALHYDRA 输出结果

步骤 7 - 导入结果并更新管道尺寸

  1. 1。在 Archicad 中，打开相应的 MEP 项目
  2. 2。转至 文件> 互操作性> CALHYDRA 连接> 从 CALHYDRA 导入结果

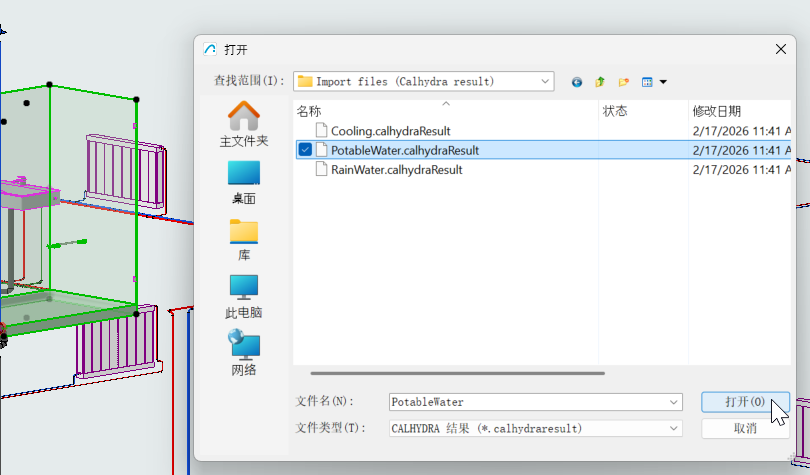

  3. 3。浏览在步骤 6 中导出的 .calhydraResult 文件
  4. 4。点击打开

Archicad 将使用 CALHYDRA 结果更新所有匹配路径的管道尺寸。

图 5. 将结果文件导回 MEP Designer 或 Archicad

在团队工作中：确保保留要更新 管道元件。否则，不会进行更新。

如果某些管道没有更新，请检查以下内容：

  • CALHYDRA 系统转换器对话框中的系统/介质映射是否正确？
  • Archicad 布设规格中是否存在 CALHYDRA 计算的尺寸？否则，布设尺寸将保持不变，不会有错误反馈。
    提示： 在 Archicad 和 CALHYDRA 中使用相同的布设规格。
  • 这是一个团队合作项目吗？确保已保留即将更新的管道元件。

在 CALHYDRA 中保存项目 - 使用已更改的 MEP 管网进行更新

要在 Calhydra 中保存项目，请使用“保存文档”。

如果随后在 MEP Designer 中修改了模型，管网通常需要重新计算。但是，您可以保存现有的 Calhydra 项目，然后导入更新后的管网。这会保留项目中未更改部分的计算设置，因此无需重新进行配置。

变更追踪

使用一下模型进行比较：

  • 导入计算结构前保存版本，以及
  • 导入后的模型。

模型对比会准确显示出哪些管道的尺寸发生了变化。

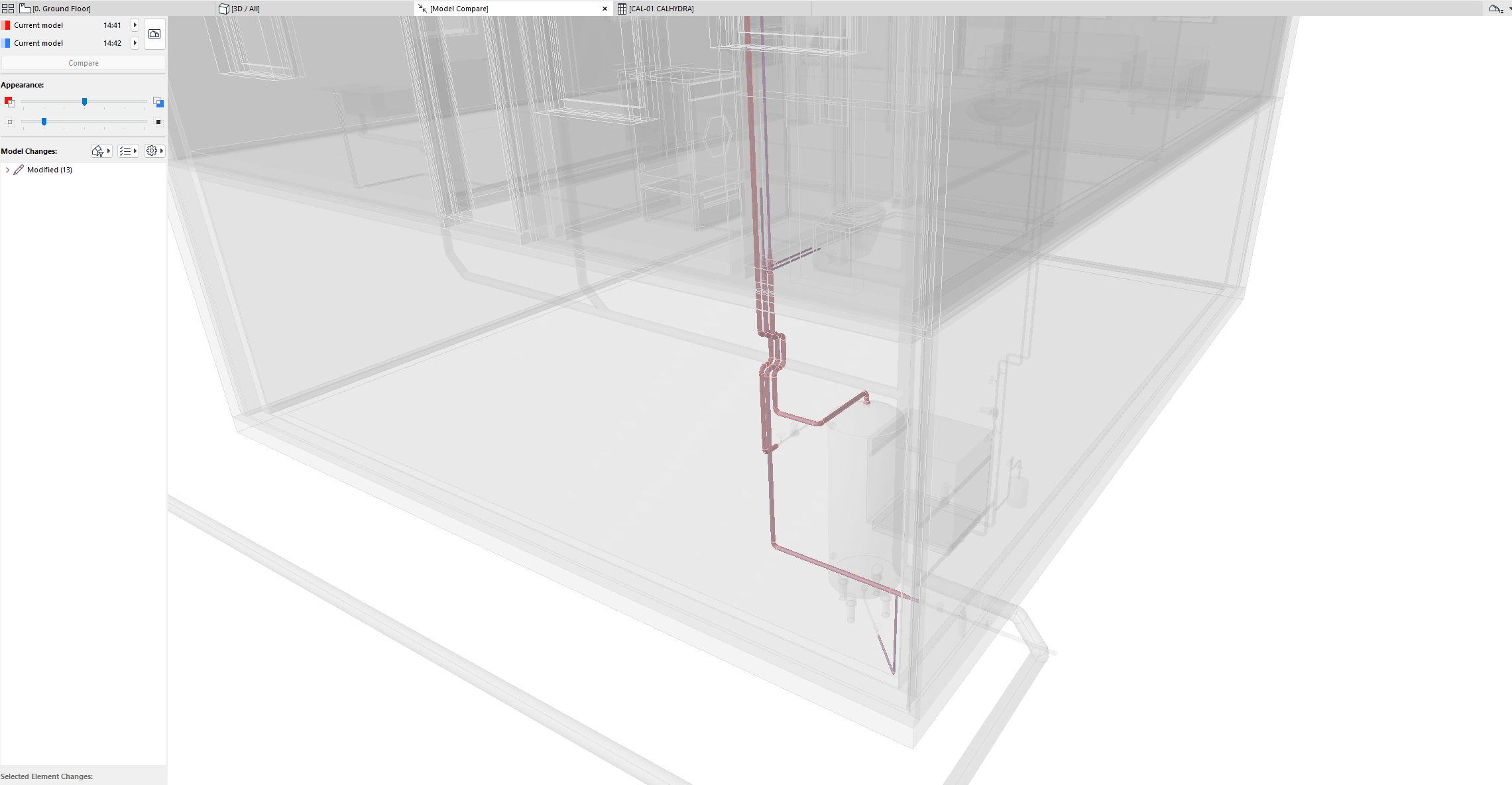

图 6. 使用模型比较查看变化

获得最佳效果的实用设置（按专业分列）

为了获得正确的结果，请使用以下提示设置您的 MEP 系统。

废水系统

在 MEP 模型中：

  • 建模并连接两个独立的 MEP 系统：通风管道和废水管道
  • 在 CALHYDRA 系统转换器中，将通风系统映射为 LT（Vent Line）

循环饮用水 (PWH-C)

在 MEP 模型中：

  • 建模并连接两个独立的 MEP 系统：主饮用水系统和循环管线。循环需要作为一个单独的系统，并在 CALHYDRA 转换器中进行相应设置
  • 对饮用水和循环系统进行单独分类和映射

在 CALHYDRA：

  • 根据提示选择合适的饮用水存储/加热器对象

供暖和制冷系统

在 CALHYDRA：

  • 指定 功率 (W) 值：
  • 点击每个散热器（用热设备），填写功率参数。
  • 缺少功率参数会导致报错：“在用热设备（名称）中未输入功率。”
  • 在需要处分配容量（升）数值：
  • 为正确计算膨胀水箱，请在散热器上设置容量（升）参数。
  • 如果缺少，则显示 CALHYDRA："x个组件缺少容量信息。"

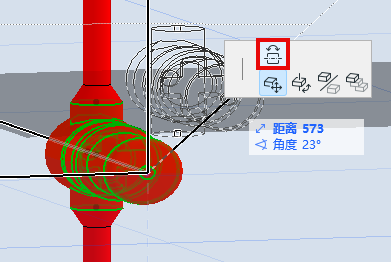

  • 流向：如果 CALHYDRA 通知您附件与系统流向相反，请在 Archicad 项目中使用 "翻转方向 "命令纠正附件流向，然后重新导出。


雨水系统

在 CALHYDRA：

  • 设置屋面排水目标排水量（l/s）参数
  • 确保屋面排水管网建模清晰、分类正确
  • 如果缺少，则显示 CALHYDRA："该流程没有分配到某个区域，也没有确定的目标流程。

已知限制

  • 不支持在单个导出中混合多个专业
  • 如果 CALHYDRA 项目同时包含多个专业的系统，CALHYDRA 将不会继续计算
  • 每次仅限为一个专业模块设置导出/转换器配置。
  • 目前不支持的系统
  • 分类完整性要求

以下情况被明确排除在外，无法进行可靠的计算:

  • 冷水循环
  • 分流器
  • 请勿删除或重命名 CALHYDRA 分类系统
  • 您可以重新组织或删除单个条目，但系统名称必须保持不变，映射才能正常工作

CALHYDRA 支持的标准

饮用水计算

  • DIN 1988-200:2012-05
  • DIN 1988-300:2012-05
  • DIN 1988-500:2011-02
  • DIN 1988-600:2010-12
  • DVGW Arbeitsblatt W 551:2004-04
  • VDI/DVGW-Richtlinie 6023:04-2014
  • VDI-Richtlinie 6003:2004 年 10 月
  • DVGW-Arbeitsblatt W 575

排水计算

  • DIN EN 12056
  • DIN 1986-100
