使用元素属性进行更精确的材质映射

您可能需要将一种Archicad建筑材料映射到多种SAF材料。在结构分析应用程序中，相同的材料类型可能会使用不同强度等级（例如，混凝土-C20 / 25，C30 / 37等）。

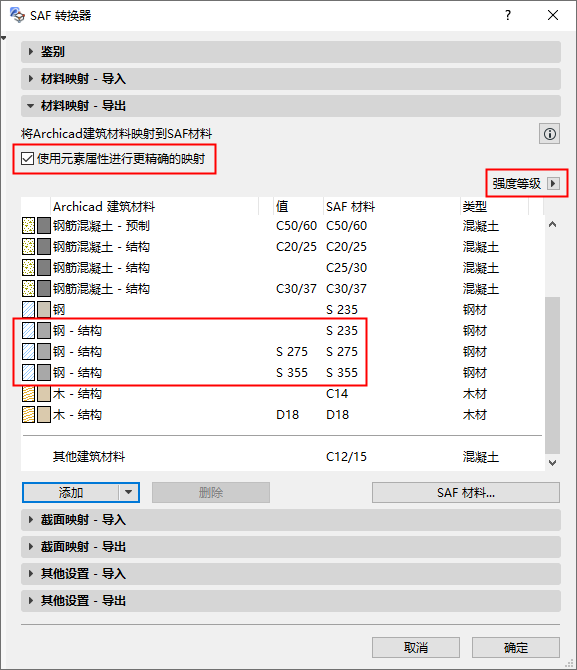

1. 选中该框，以包含“使用元素属性进行更精确的映射”。
2. 现在可以使用属性选择弹出窗口。选择一个Archicad属性以区分建筑材料（此处为强度等级）。
   注： 弹出式窗口包含了Archicad项目的所有属性。

   比如，此Archicad模型中的“钢结构”建筑材料需要三个不同的SAF映射定义，以表达三种不同的强度等级值：S 275，S 355和未定义。

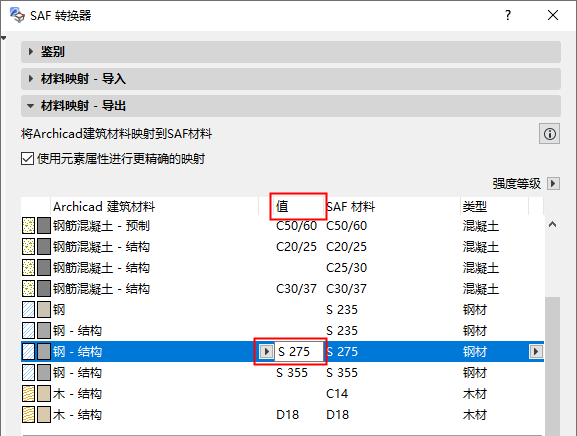

3. “值”列将添加到映射规则：单击“值”字段以输入相关数据（例如，钢结构建筑材料的S275或S355）。





   重要须知：

   • 在一个给定的Archicad模型中，只有单个元素属性才能被用作SAF材料映射中的值。
   • 只有字符串类型的元素属性才能被用作SAF材料映射。
   • 要按属性值进行映射，必须将属性值分配给Archicad元素（例如，在“梁”或“柱”设置中），而不是分配给建筑材料。

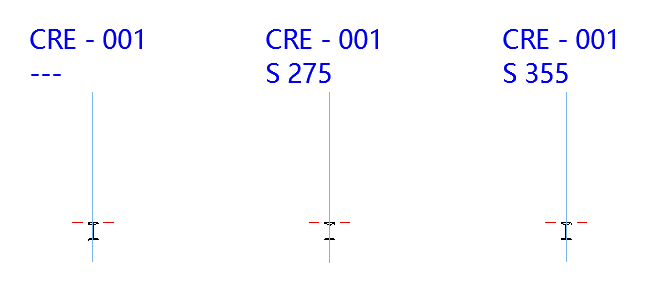

例子：带各种强度属性值的建筑材料

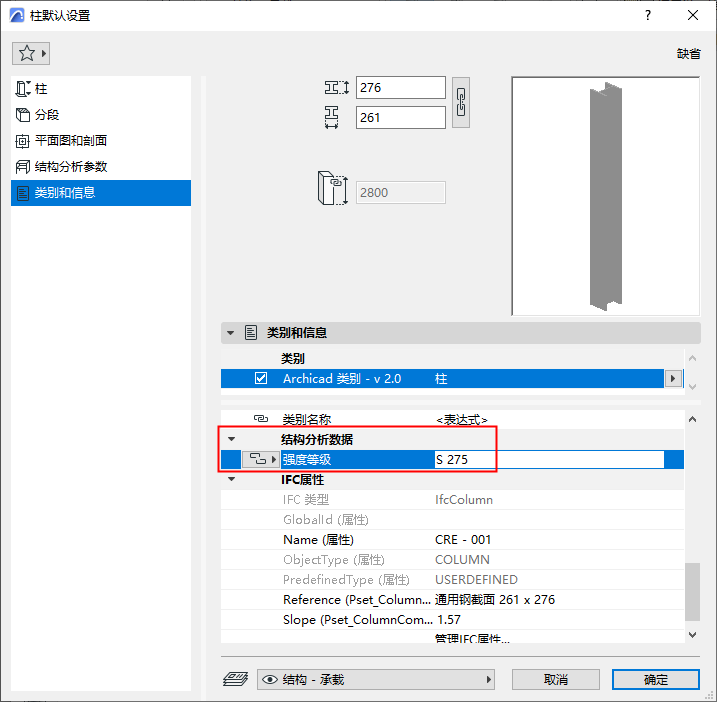

在此模型中，几个Archicad元素使用钢结构建筑材料，但在“元素设置”的“分类和属性”面板中为其强度等级属性分配了不同的值。
