添加其他SAF横截面（导入SAF）

在SAF转换器的截面映射--导入面板中：

扩展可映射的SAF横截面的列表有两种方式：

  • 从文件合并
  • 手动添加

合并SAF文件中的横截面

这是首选方法，因为可以避免键入错误。

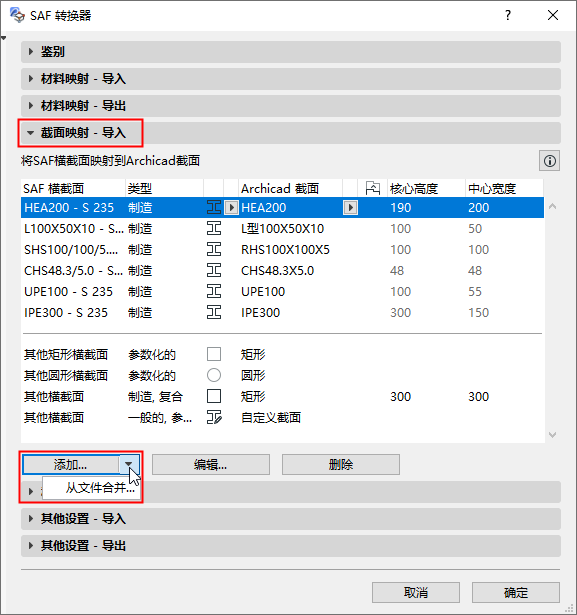

  1. 在添加按钮中，单击从文件合并。

  2. 浏览为该目的准备的xlsx（SAF）文件。

    参见准备和导出SAF数据文件以确保标准映射。

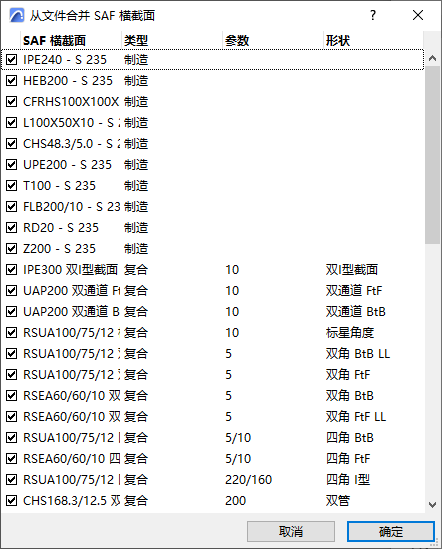

  3. SAF文件中的横截面会出现在对话中。查看此列表并检查要导入的内容。
  4. 点击确定。


手动添加或编辑SAF横截面

  1. 点击 添加 或者（对于列表中选定的横截面） 编辑。
  2. 在出现的对话框中，手动输入或编辑SAF横截面名称/材料。
    注： 由于此处使用标准名称，因此只能在其中添加“制造”类型的SAF横截面。
  3. 从弹出式窗口中选择一个SAF横截面形状码。
  4. 选择一个SAF材料类别（钢材或铝材）。

制造横截面映射规则的优先性

映射规则按以下述顺序应用：

  1. 基于截面映射面板中的列表来按名称映射--导入面板
  2. 外部数据库（若勾选“为未映射的制造横截面创建截面”复选框）。
  3.  “其他横截面-制造”设置。这是所有未在上述步骤1和步骤2中映射的制造横截面的总括定义。
