映射导入的“常规”或“参数化”SAF横截面

可映射任何“常规”或“参数化”SAF横截面至特定命名的Archicad截面（与制造类型一样）。（请参见 按名称映射SAF横截面 。）

不过，不同于制造类型，SAF所定义的“常规”及“参数化”横截面包括了几何及参数化信息，可被Archicad再创建或识别。

使用下述两种工作流之一，将这些导入的横截面映射至特定Archicad截面属性。

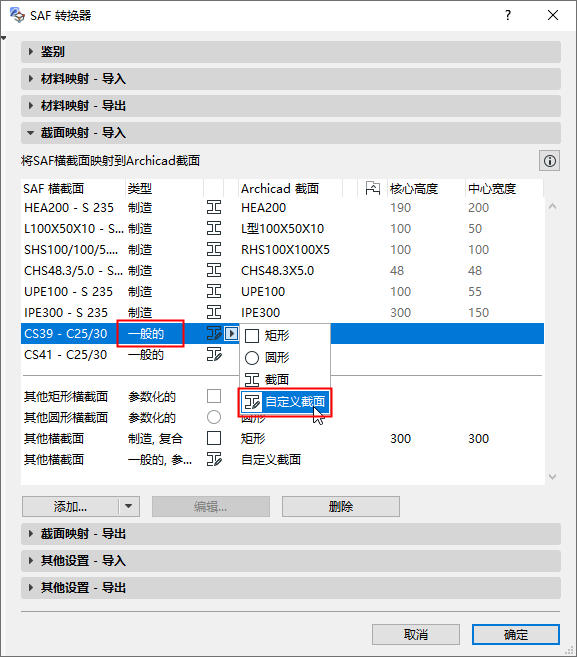

选项1：映射为自定义截面

任何“常规”类型的SAF横截面可被导入为自定义截面。

此外，特定“参数化”类型的SAF横截面也能被导入为自定义截面。

参见 被Archicad识别的参数化SAF横截面 。


  • SAF横截面的多边形已被正确解释并嵌入到“自定义截面”中，但是没有任何材料信息。（它们的材料是基于“材料映射”面板分配的。）
  • 该自定义截面未在Archicad的属性中列出，您无法按名称列示它，也不能在Archicad项目中引用它。
    注： 导入到Archicad后，您可以将该“自定义截面”放置在项目中，然后将其另存为有名称的截面属性。

选项2：通过属性面板创建新的Archicad截面属性

  1. 打开选项>元素属性>属性。
  2. 单击导入 按钮。
  3. 在导入属性对话框中：浏览为该目的准备的xlsx（SAF）文件。

    参见准备和导出SAF数据文件以确保标准映射。

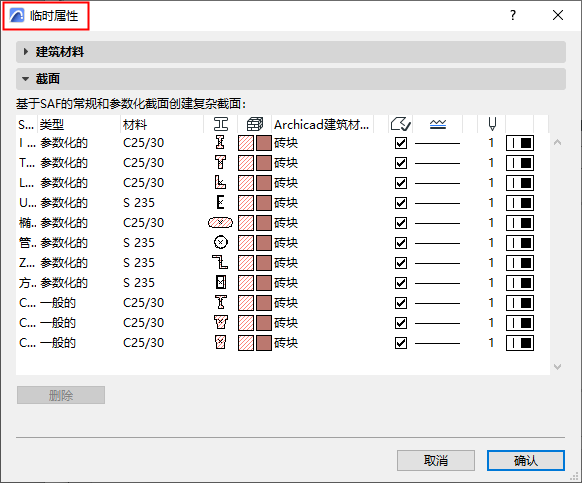

  4. 出现“临时属性”对话框。基于在导入文件中列出的SAF横截面（常规类型和支持的参数化类型），截面面板会列出潜在的新复杂截面属性。

  5. 将Archicad建筑材料，填充，线和画笔分配给要附加的每个SAF横截面。
    注：  若横截面包含多个SAF材料，则只能被分配一个Archicad建筑材料。但是，将其作为新的截面添加到Archicad项目之后，您可以使用截面编辑器为每个中心组件设置不同的建筑材料。
  6. 单击确定，返回到属性。
  7. 在Archicad项目中添加新的截面。

现在，您可以将导入的SAF横截面映射到名为Archicad截面的相应属性（而不是“自定义截面”）。
