映射复杂截面(按名称)

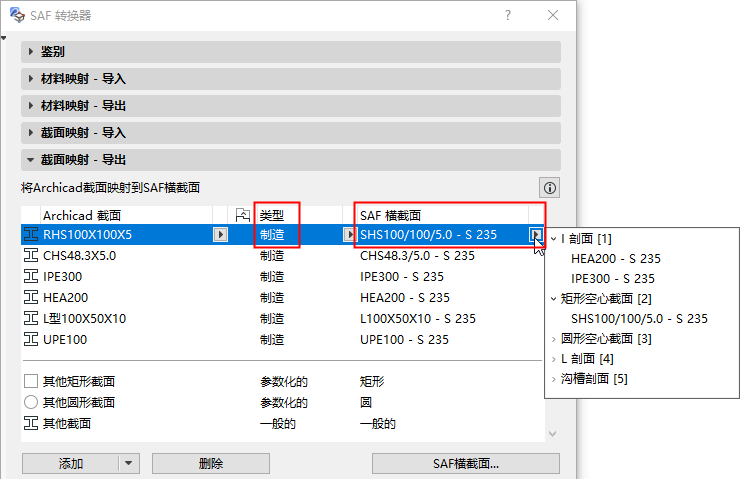

  1. 对于每个列出的Archicad截面,选择相应的“类型”和“横截面”。

    • SAF横截面弹出窗口按类型进行过滤(制造的,参数化的或复合的),并根据SAF形状码排列。
    • 若没有在弹出式窗口中找到需要的SAF横截面,可选择额外添加至列表。参见将更多SAF横截面添加到映射列表(导出到SAF)。
    • 对于按名称映射的所有截面,SAF横截面均包含材料定义。
    • 类型为“常规”的截面不会按名称映射。它们会根据截面多边形或几何图形被重新创建为SAF横截面。其材料会在材料映射面板中被定义。
  2. 要将其他Archicad截面添加到列表,请执行以下一项操作:

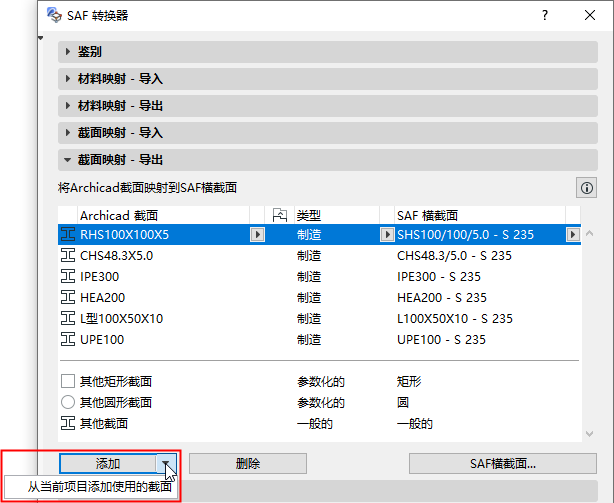

    • 在“添加”按钮中,单击从当前项目中添加使用的截面。

    • 单击添加,然后从Archicad项目的“复杂截面”列表中选择。(可用的截面属性:具有中心并与梁或柱一起使用的那些属性)
