日照分析

要使用此功能，使用 文件 >创建图像 > 创建日照分析。

通过选择图形位置和定义希望检查采光和阴影投射的时限，日照分析允许查看真实情况的整个项目或项目的选定部分。

您实际看到的是一系列简单的或照片渲染的3D图片，这些图片是由当前的3D 投影设置、 当前的3D 样式或 照片渲染设置以及 太阳 位置设置中定义。.

您的项目的地理定位，包括项目正北方向，在 选项 > 项目个性设置 > 地点设置中定义。

参见地点设置。

注： 基于这些数据，Archicad使用来自国家再生能源实验室（美国）的太阳位置算法来计算太阳顶点和方位角角度。

更多关于此算法的信息，见:太阳位置算法。

您可以将生成的动画立即显示在屏幕上，或将它们保存为想要的文件格式，并使用影片播放器在任意平台上播放。

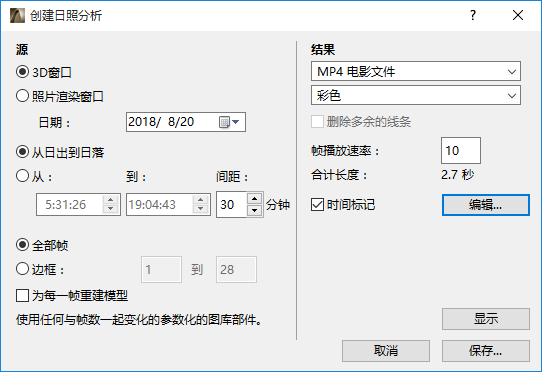

创建日照分析



关于日照分析的所有投影都是按照当前平行投影或透视视图创建的，包括太阳位置，均在3D投影设置 对话框中定义。

参见3D投影设置。

源

  • 点击3D窗口，使用3D窗口作为图像源和预览窗口。
    注： 选择一种3D样式并在创建日照分析之前设置当前3D窗口选项。
  • 点击照片渲染窗口，使用照片渲染窗口作为图像源和预览窗口。
    注： 在创建日照分析前，选择一种图片渲染场景来生成一张具照片真实感的图形。

日期

  • 选择月和日以开始日照分析。
  • 选择日照分析的时长：从日出到日落，或输入以小时和分钟表示的特定时段。
  • 间距：为在以上设置的时间范围内获取日照分析图像，可对时间间距进行以分钟为单位的设置。
  • 点击全部帧来反映当前路径中的全部动画帧。
  • 从当前路径点击帧来指定用于成像的动画帧的范围（第一和最后）。
    注： 默认显示的数字是整个动画的第一和最后一帧。

为每一帧重建模型：如果勾选此选项，Archicad在每一帧后重建项目，并根据重建模型创建新的视图。

注： 假如项目包含其外观随每一帧变化的图库部件，此选项可创建附加的动画效果。如果图库部件参数设置为随同帧数变化，这样就可以实现。

结果

指定日照分析的格式。

  • 选择一种文件格式, 比如单个影片格式或图片集格式。
  • 指定颜色分辨率。
    注： 较高的色深会产生较大的文件尺寸。

删除多余的线条

选中该复选框从保存的图像中删除重叠线。

该选项可供使用，如果：

  • 3D引擎是矢量引擎 (不是硬件加速)
  • 要导出特定的帧(并非所有帧)
  • 选择的文件格式或者是PMK或者是Archicad 2D线条。

帧播放速率：输入每秒数值的帧传输速率。

合计长度:动画长度按秒显示，通过总帧数和帧速率相除得到，显示了保存动画的时长。。

时间标记

  • 选中此选项可将此信息添加到日照分析（保存为电影格式可用）
  • 单击 编辑 以指定时间标记的内容、外观和位置。

观看视频

显示

单击 显示 以处理日照研究，并在不保存的情况下预览图像。您可以重新打开对话框并点击”保存“，然后保存生成的动画。

提示： 要仅预览一个较短长度的帧片段，可调整帧 范围。

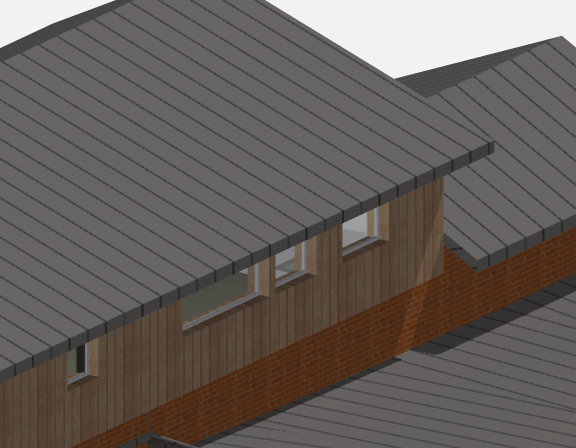

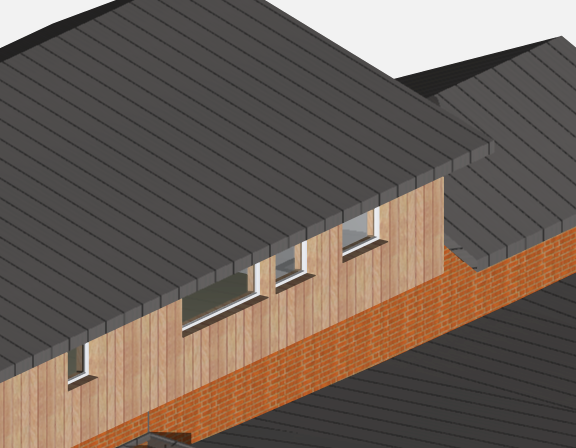

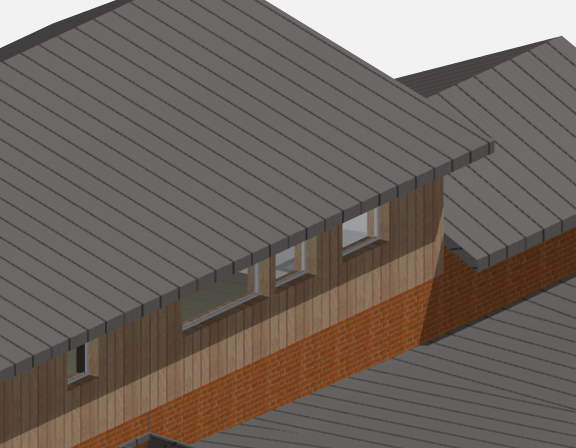

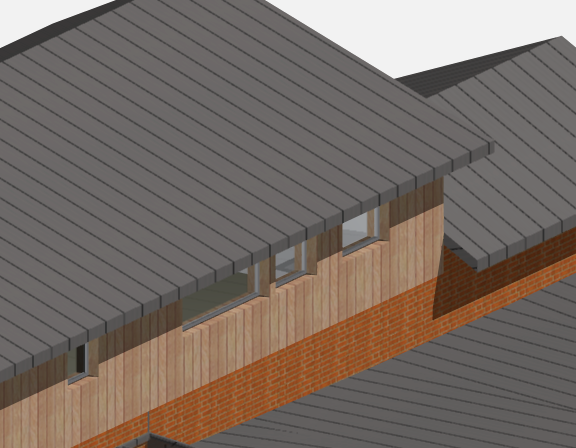

下列图片显示了在一天内的不同时段建筑物的相同部分，包括日出、一个小时后、两个小时候以及下午。

Sun_study_1.PNG     Sun_study_2.PNG

Sun_study_3.PNG     Sun_study_4.PNG
