热量区 标签页

为了能量评估，您可以将“热量区”中的Archicad区域一起组合。热量区是建筑中具有相似加热或冷却要求的-也可以称为温度控制器要求的一个或多个房间或空间的集合。热量区由Archicad建筑能量模型中3D区域的组合代表。

模型检查面板中热量区页面列出了所有带有其相关属性的热量区。

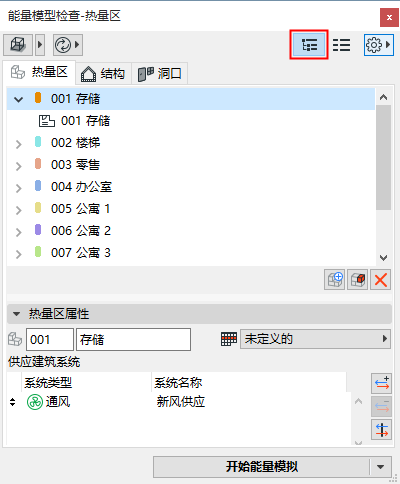

在树状视图中，如果它们选择热量区名称的下拉箭头，您同样可以看到组成热量区的区域。如果选定了一个热量区，其属性在热量区域属性界面的页面底部显示。



创建 热量区

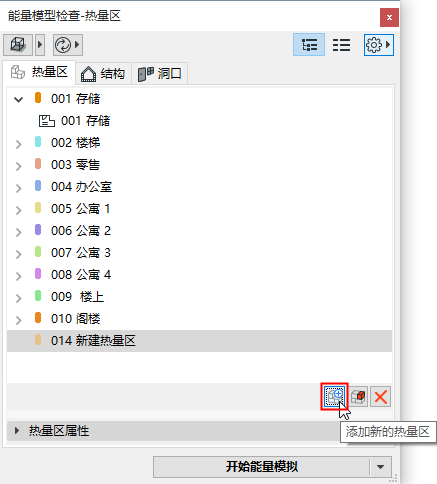

使用添加新的热量区按钮创建一个新的热量区。然后在列表中输入其名称和ID。



向热量区分配区域：

  • 将3D区域拖放到热量区 (在树状视图中)
  • 使用查找和选择来选择区域并添加区域到热量区(在列表视图中)
    注： 在同一热量区中不需要合并区域。

热量区数据

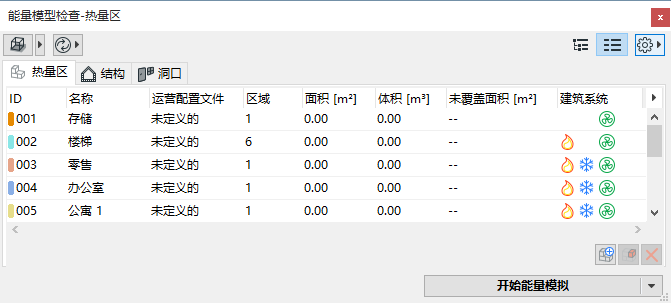

热量去标签页能在表格或树形图中查看。在该页面中有两种数据类型：

  • Archicad模型的数据类型（直接从BIM获取）：

    在热量区中：区域数目、地板面积、体积、未覆盖面积

  • 额外的数据类型 (由用户分配给热量区列表项)：

    热量区ID和名称， 操作截面，建筑系统。

    参见热量区信息设置（能量评估）。
