能量评估工作流：概述

该章节总结了能量环境工作流的步骤。

准备用于能量评估的建筑BIM

为了成功进行估算，建筑模型必须至少包含外围护结构和门窗布局，以及代表重要热存储块的主要室内结构。

而且，Archicad的区域必须放置在建筑的每一个空调设备空间，因为模型的几何分析是基于这些Archicad区域的。

能量模型检查只能在可视元素中工作，因此您必须定义一个专用于能量模型的Archicad 视图。使用图层可见性完成您需要的视图。确保区域的可视性。

注：选取框过滤功能无法应用于能量模型检查而过滤建筑元素。

定义热量区

在Archicad建筑能量模型中由3D区域代表的空间。为了能量评估，您使用能量模型检查面板中的热量区页面 (设计 > 能量评估 > 能量模型检查)将区域和“热量区”一起分组。

热量区是建筑中具有相似方向、操作截面和内部温度要求（也可以成为温度控制器要求）的一个或多个房间或空间的集合。在同一热量区中不需要合并区域。

自动模型几何图形和材料属性分析

热量区定以后，建筑模型 (BIM)通过Archicad的自动模型几何图形和材料属性分析功能转化建筑能量模型(BEM) 。这个分析做如下操作：

按照朝向和相对于区域的位置，分析可见结构和洞口，生成包围它们的空间。(空间边界用适合能量模拟输入的格式，描述建筑的几何体。)
填入空间边界列表。根据与能量评估相关的属性，自动列出结构和洞口。

向完整的BEM分配和输入额外的数据

能量模型检查面板 是Archicad的能量评估功能中的主要用户界面。使用面板来编辑建筑能量模拟的输入数据，以及添加信息：

分配建筑系统和操作截面到热量区
空间边界的属性设置
注：大多数空间边界属性是通过Archicad的自动模型几何图形和材料属性分析功能从建筑模型中提取。空间边界属性设置允许使用者调整该数据并添加信息，该信息不是直接来自建筑建造模型。
结构属性设置：使用U值计算或U值覆盖功能以及渗透和表面材料设置，来定义在结构列表中列出的不透明空间边界的物理属性。
洞口属性设置：从洞口类目中，为洞口指定框和玻璃的性能数据。从完整洞口列表的预定义数据库中选择遮光装置。

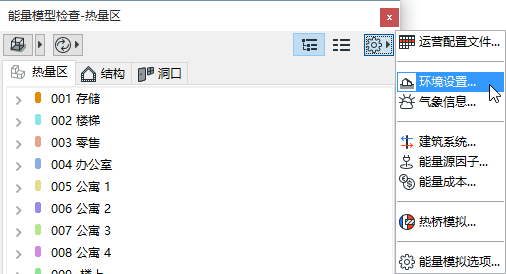

除了显示“结构和洞口”列表，用户界面的“能量模型检查”面板也包含指向对话框的链接。

这些“额外的数据输入”对话框可以快速定义运行能量评估需要的下列参数：

环境设置：设置中包括了“地点设置”，“气候信息”和“防风保护”对话框的链接。基准面、土壤和周围的表面类型也在这里设置。
操作配置文件：选择建筑的功能来分配有关的内部温度和操作截面对话框中的吸热截面。如果需要，自定义一个操作截面来根据本地法规或复合实际建筑用途对建筑物进行调整。
建筑系统：提供对能量计算重要的信息，考虑建筑的MEP系统（制热、制冷、通风和热水发电）
最后，为了进行初级能源、二氧化碳释放量和能量消耗计算，使用专用的对话框定义“能源因素”和“能量消耗”。

评估建筑能量性能

在“模型预览”面板里，点击“开始能量模拟”按钮，开始项目的能量性能评估。内置的、经证实的VIP核引擎，开始实施动态的能量模拟，计算建筑的逐时能量平衡，输出一个“建筑能量评估报告”。内置的、经证实的VIP核引擎，开始实施动态的能量模拟，计算建筑的逐时能量平衡，输出一个“建筑能量评估报告”。该报告包括这些信息：与项目的能量相关的结构性能，年度能耗，能量平衡和碳足迹。
