运营配置文件 (能量评估)

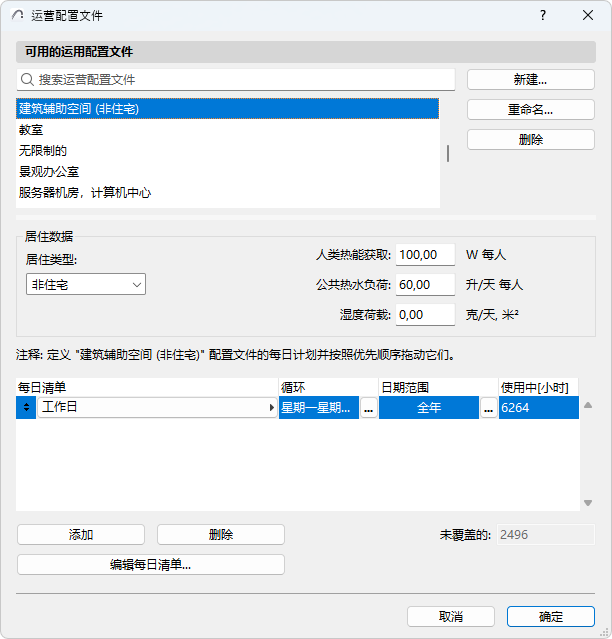

从“模型检查”面右上角的弹出项，从设计>能量评估>运行配置文件, 或者通过选项>元素属性>运行配置文件命令，打开对话框。



操作截面是一个Archicad属性。可以向每个热量区分配一个单独的操作截面。

每个操作截面都与包含有下列数据的日程安排有关，以小时计，全年（总计8760小时）：

  • 要求的内部温度范围
  • 人类热能获取
  • 热水需求
  • 湿度荷载

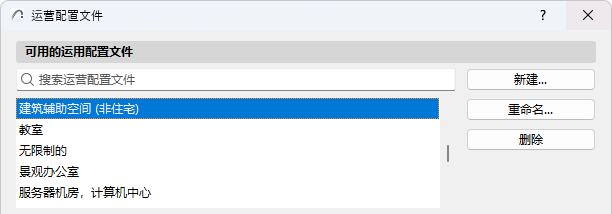

可用的运用配置文件

选择最符合可用的默认值列表中所选热量区的功能的操作截面。这些默认值反映了DIN18599标准-建筑能效中的操作截面规格。



也能用Archicad中的能量评估功能创建自定义操作截面，并将其添加到可用的操作截面列表中。如果需要，您也可以通过修改日程安排中列出的参考项来编辑它们。

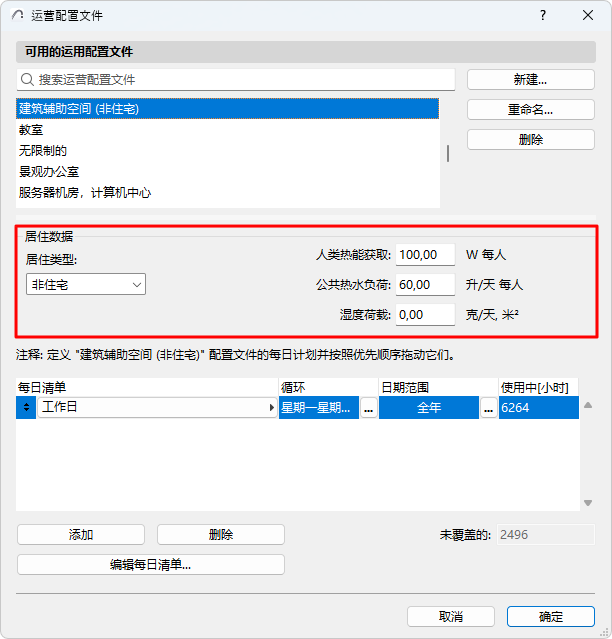

居住数据

下面，查看选择的运行配置文件中的居住数据。



如果需要，修改这些值来更好的反映热量区功能。

  • 居住类型: 住宅或非住宅
  • 人产生的热增益：建筑内人体所产生的热量（W/人）
  • 公共热水负荷: 每个人所需的热水量，与所选的建筑功能相关(l/天,每人)
  • 湿度荷载：由于建筑运营而产生的水蒸气进入室内空气 (l/天)

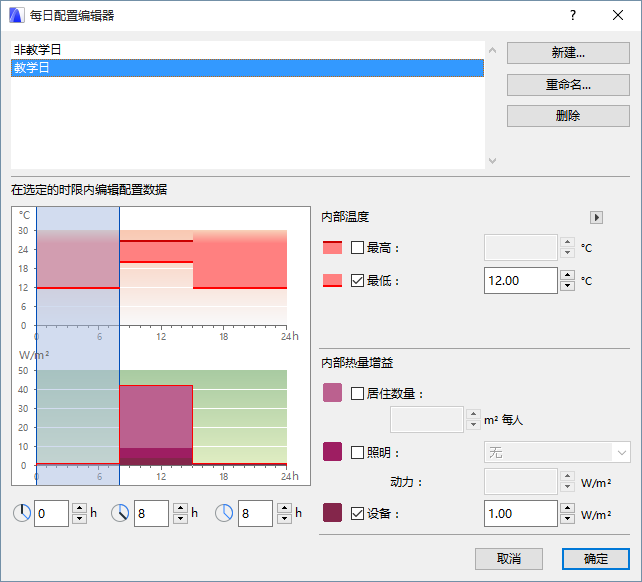

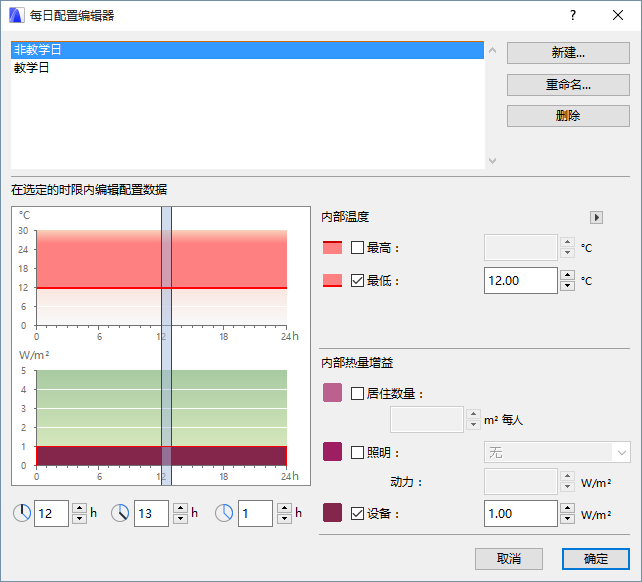

每日配置编辑器

选择 “编辑每日清单”来打开每日配制编辑器。该对话框显示两个每日消耗配置图，并在每个图的右侧带有相应的关键值。这些控制项可用于指定必须的内部温度范围以及居住数量、光能强度(LPD, in W/m2)以及将驱动内部热量增益的设备动力强度(LPD, in W/m2)。




理论上，可以用每日配置编辑器对参考年的每个小时定义不同的操作情况。

内部温度:设置一天中每小时运行的内部空气温度范围 (最大和/或最小)

室内热量增益：定义在一天中导致能量发射 (内部能量增益)的因素，内部地板面积每m2 (W/m2)

  • 居住数量：参考地方性法规输入一个用于选定操作的描述人类居住密度的数值。
  • 照明：点击光源对话框，然后从下拉菜单中选择一个光源类型。所选内部照明类型的默认动力值，出现在“动力”框中。如果可以在评估期间进行项目的照明设计的话，您可以手动的微调这个值。
  • 设备：参考地方性法规输入一个用于选定操作的描述电器用具密度的数值(例如：电视，计算机，服务器)。

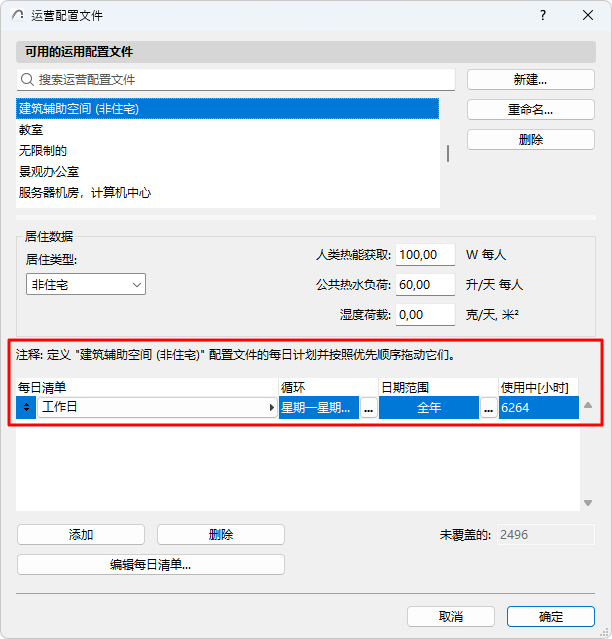

年度运行清单

由于这些数据将随着一周中的每一天和一年中的过程变化，操作截面由许多符合指定的日期范围和一周每天的每日清单组成。



对于每个日程安排，您可以定义下列特点：

  • 循环: 运行特别的日程，一周中的日子进行循环
  • 日期范围: 模拟年中，日程运行的时期

    Recurrence.png     DateRange.png

循环和日期范围定义 使用中的小时 (所选的有效日程安排过程中的小时总数)。

如果在年度运行清单右下角的 未覆盖的小时 计数器显示除０以外的任意数字，它意味着在循环和日期范围内需要进行进一步的修改，因为参考年中的一些小时没有被分配运行清单。

如果在年度运行清单右下角的 重叠的 小时 计数器显示除０以外的任意数字，它意味着在循环和日期范围内需要进行进一步的修改，因为参考年中的一些小时没有被分配运行清单。点击重叠配置文件上的关于细节的黄色警告标签。
