与绿色软件的互操作性（能量评估）

软件的互操作性增加了设计团队的工作效率并从设计项目中删除一个显著的成本障碍。能量评估允许导出来自Archicad模型的项目几何图形与属性数据。使用这些沟通平台将建筑设计的建筑模型数据直接转移到建筑能量分析工具上，不再需要耗费时间计算平面图输出与建筑几何图形的重新建模。

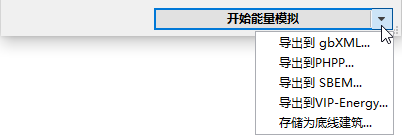

点击开始能量模拟按钮旁边的箭头来显示可用的数据导出文件格式。


注： 列出五个不同的导出格式。前两个(导出到gbXML与导出到PHPP) 可以在每个Archicad中作为标准功能使用。后三个 (导出到 SBEM, 导出到 VIP-Energy 与另存为基准建筑) 是 EcoDesigner STAR 插件独享的功能，可供 SSA/Forward 客户和教育许可证持有者使用。

导出到 gbXML

XML - 可扩展标记语言 - 是一种允许软件程序交流信息的计算机语言。绿色建筑XML (gbXML) 的开放式架构有助于 促进 将 BIM 数据 转移到 建筑 能量 分析 工具。由领先的3D BIM应用程序与 大型建筑性能分析 工具支持， gbXML已经成为用于BIM到SIM互操作性的行业 标准。

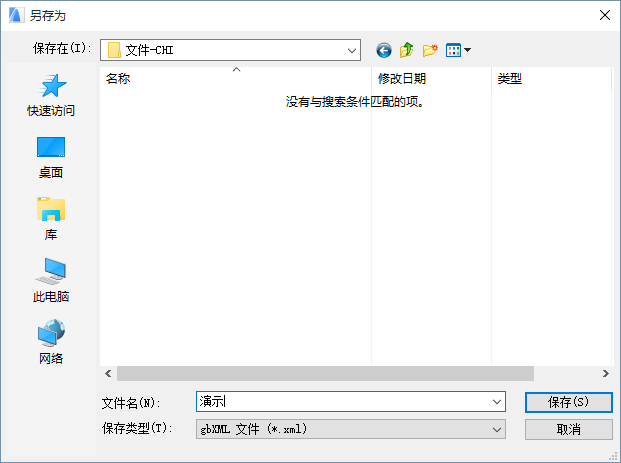

使用专用的 导出面板 来将来自Archicad模型的项目几何图形与属性数据 保存为gbXML文件格式。

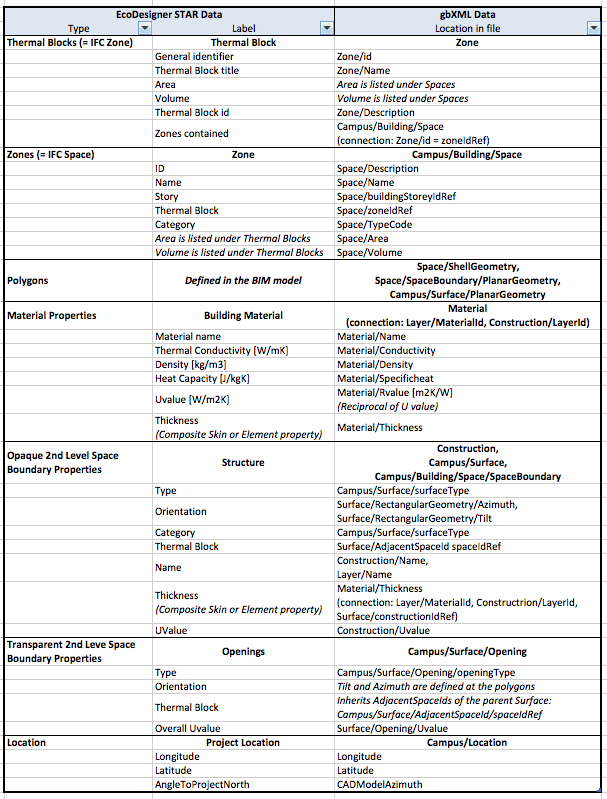

下列项目数据通过gbXML从Archicad 中导出：

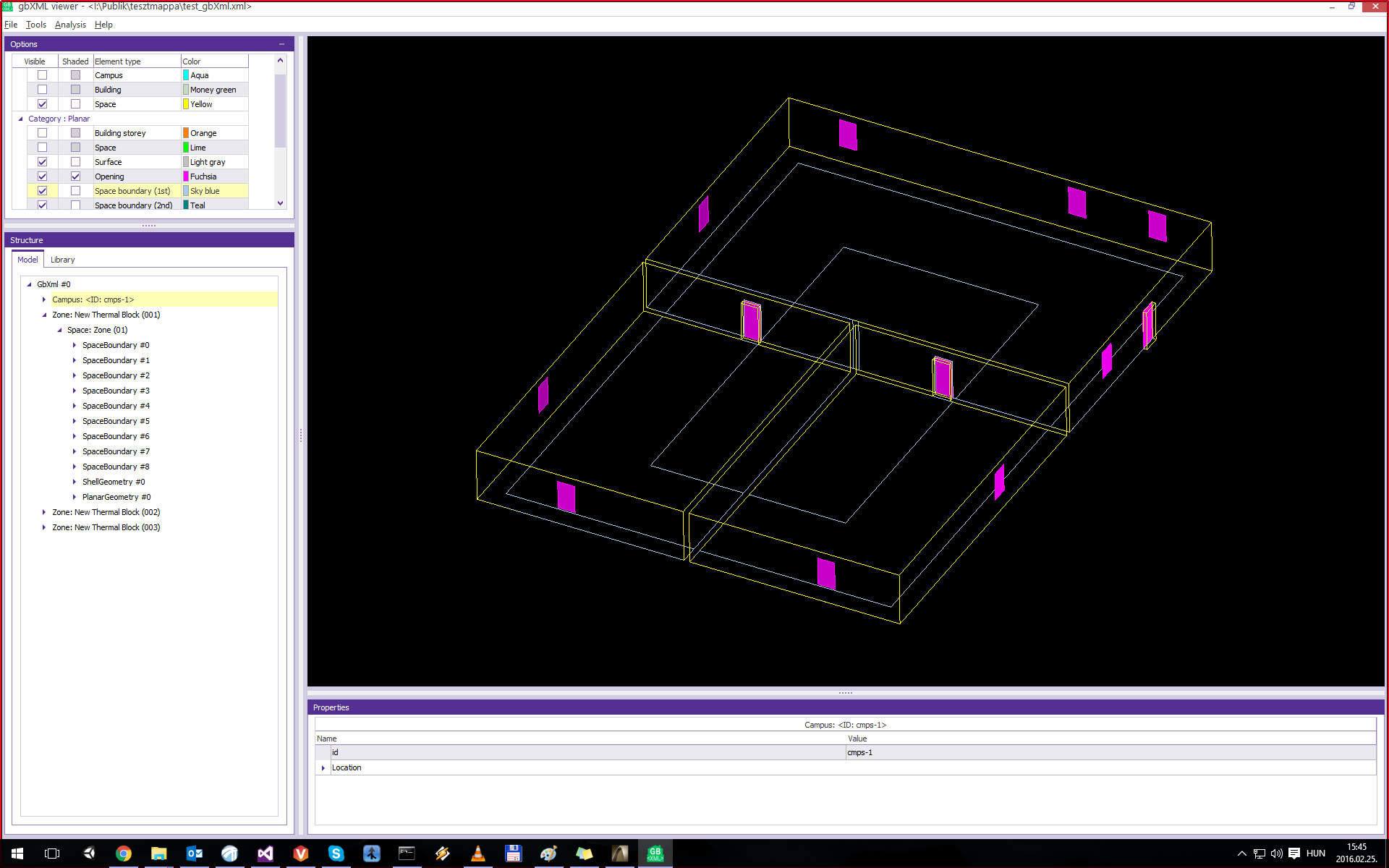

gbXML协议描述了3D建筑模型，在某种程度上与IFC非常相似。gbXML模型可以使用专用浏览器或与gbXML格式兼容的建筑性能默认软件的图形用户界面来可视化。



导出到PHPP

认证的 Passivhaus建筑(主要是小规模的住宅) 都依据严格而又简单的指令以便高效节能。PHPP是由 Darmstadt Passivhaus协会创建的Excel工作册，来计算和用文件证明项目的能量性能，它渴望用于Passivhaus认证。

Archicad 支持PHPP的版本7和9。

注： PHPP Excel工作册是Darmstadt Passivhaus协会的一个独立产品，并且它不是Graphisoft Archicad的一部分。对于PHPP与Passivhaus协会的更多信息，请访问官方网站htt http://www.passiv.de/ p://www.passiv.de/

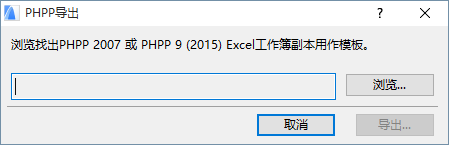

导出到PHPP按钮激活PHPP导出对话框，它允许您将建筑信息模型数据发送到您指定的PHPP Excel 工作册，用于后处理。



使用PHPP导出面板浏览被用作模板的官方PHPP Excel工作册，然后将项目-特定的PHPP Excel文件保存在一个不同的名称下。

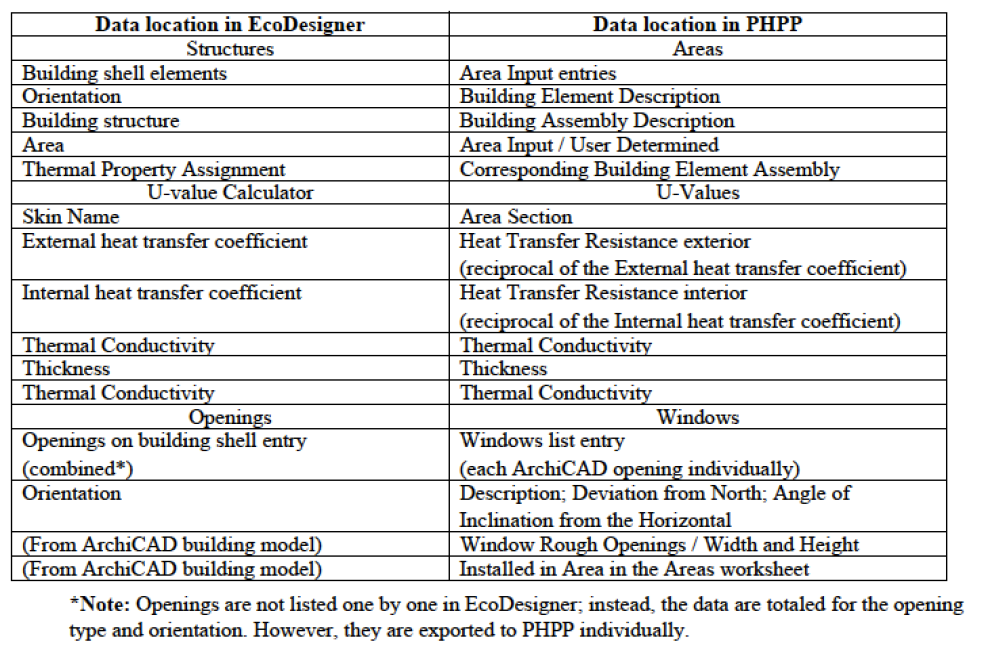

以下第二级空间边界与材料属性数据被从Archicad中导出到项目-特定PHPP工作册各自的字段：



Passivhaus为具体的年度净供热和制冷需求(年度最大值为每平米15 千瓦时)、年度指定基本能源需求(每平米小于120千瓦时，年)，以及平均渗透(最大0.6 1/h)设置了严格的阙值 。

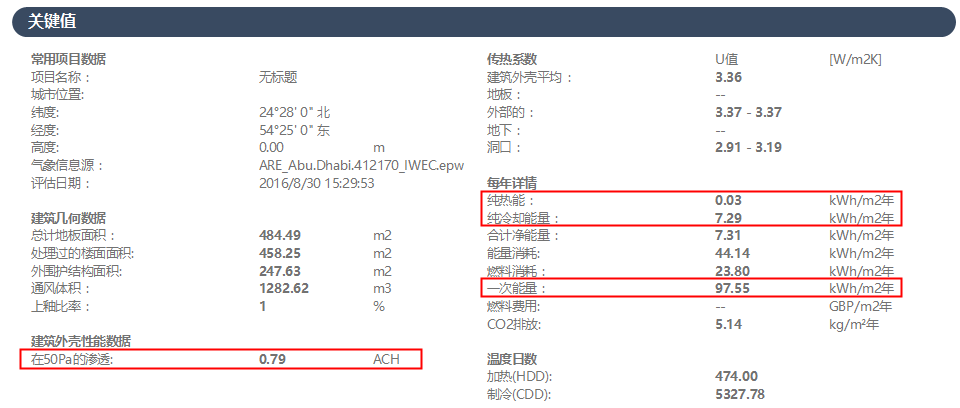

注： 建筑能量评估报告中关键值章节显示这些由VIP-Core计算引擎计算的性能数据。


Archicad中的能量评估可用于依照Passivhaus设计一个节能建筑。但是，为了应用官方的Passivhaus认证，一个PHPP的Excel工作册也必须是完整的并且提交到Passivhaus协会。
