读取能量性能评估 - XLS报告

项目关键值页面

XLS能量性能报告的“项目关键值”部分，显示项目的基本信息。它的内容比能量性能报告PDF的“关键值”部分非常相似，它还包括其他数据，如气候数据、设计荷载和建议信息（错误和警告）。

诸如名称和位置（带有坐标）的项目数据会根据“地点设置”对话框上的用户输入在“评估日期”下方显示。

关键的几何和外壳属性，如总计地板面积、通风量、外热容量，从自动模型几何分析中获取。

列出计算出的传热系数(见 U-值（R-值）计算器 ) ，可用于整个建筑，每个建筑结构组(见 结构标签页 ) 以及建筑外壳上的洞口 (见 洞口标签 页 )。

供暖和制冷系统“设计荷载”，是显示总的系统量的模拟结果。

“建议信息”显示在模拟之前和模拟过程中的错误和警告。

项目能量报告页面

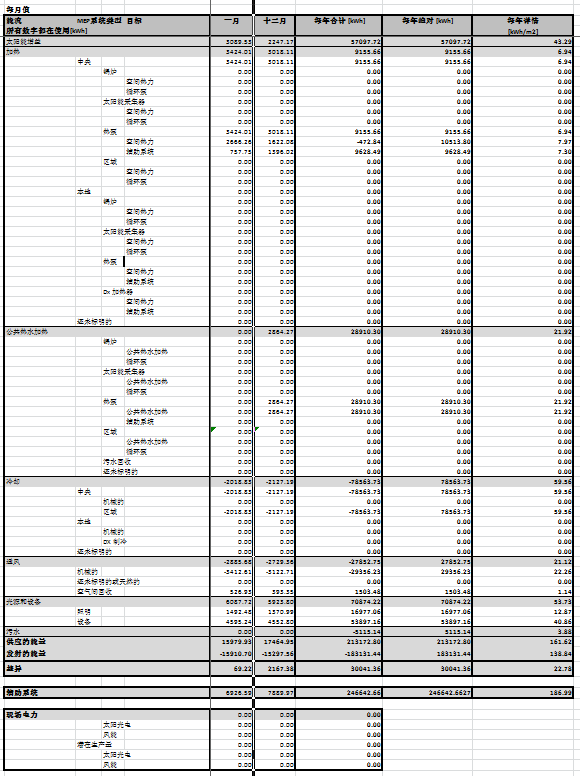

显示在XLS能量性能报告的“项目详细结果”标签页上的数据的详细水平，超过“PDF能量评估报告”里“月度能量平衡”条形图的详细水平：

• 依据系统和指定目标（空间热力，热水发电），热力和冷却将进一步分解。辅助能量需要操作单独出现的系统。
• 照明和电气用具的电力消耗分别结合对照列示出来。
  注： 只有通过 EcoDesigner STAR 插件（可供 SSA/Forward 客户使用）才能定义所谓的本地热力和冷却系统。本地系统数据将因此永远作为0出现在Archicad中生成的能量评估报告中。同样适用于现场电流

详细输入页面

这个标签页显示建筑几何信息，像它显示在“结构和洞口”面板上时一样。使用这些数据，可以输入第三方基于Excel的静止能量计算软件。
