用于能量评估的内部 空间区域

3D区域边界

在平面图上放置区域时，确保它们是被区域边界完全包围的。

• 所有的Archicad墙体(包括截面幕墙)自动设为区域边界。
• 当使用板作为区域边界的底部或顶部时，确保设置区域水平面和/或高度，以便水平的区域表面连接到板的内部边。
• 如果屋顶、网面、壳体、变形体或Archicad图库对象用作区域边界，除了只创建区域外，还要求额外的相互作用。在这样的情况下：
• 手动绘制区域，确保它延伸到屋顶、网面、壳体的区域边界元素以外。
• 从 设计 > 连接 菜单中，使用命令，如“修剪元素”或“实体元素操作”，用所选的区域边界重塑区域的形状，在它们之间建立连接。

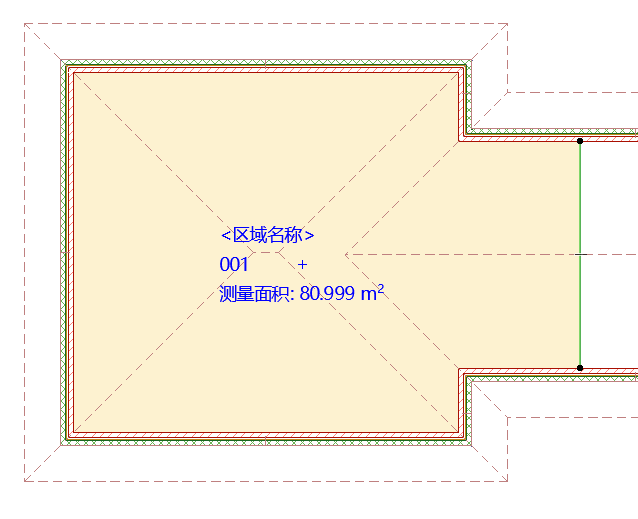

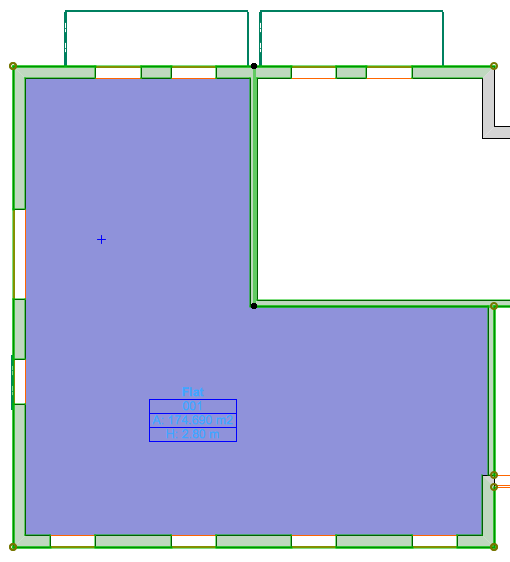

墙作为区域边界	墙和线条作为区域边界

2D区域边界

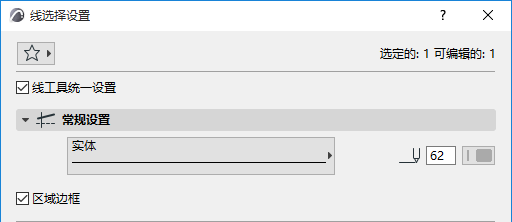

在平面图上定义线作为2D区域的边界，这也是可能的。选择您想要当作区域边界的线，在所选线设置对话框里勾选“区域边界”复选框。

在很多建模情况下，将线定义为区域边界是很有必要的。例如：

• 在核和壳体项目中，模型的周边区域
• 建筑中的天井
• 包含几个、非常不同的楼层和/或屋顶层的空间

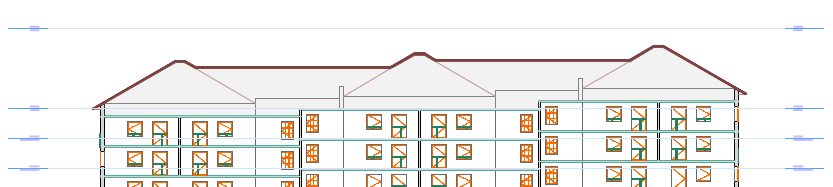

  图 2. 不同楼层和无顶层的阁楼空间



更新区域

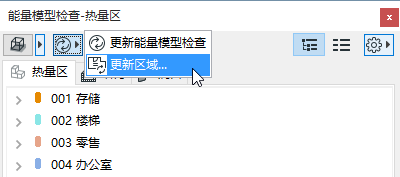

在变更了区域几何形状或区域边界后，使用“能量模型检查”面板左上角的“更新区域”命令。这将确保能量模型能反映Archicad模型的最新状态。

区域建模规则

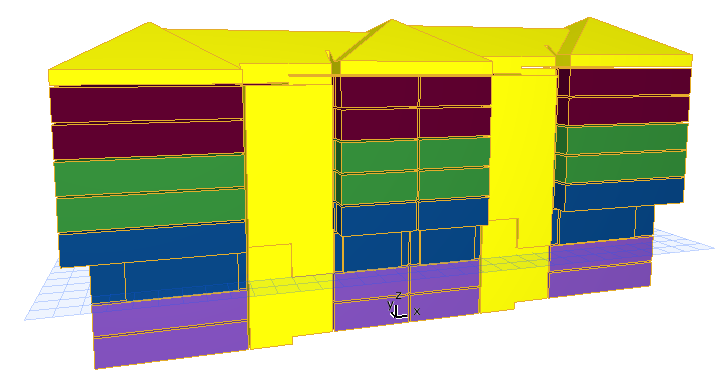

• 用单独的区域，在每个Archicad楼层上建模多楼层的内部空间（如楼梯块、天井）。

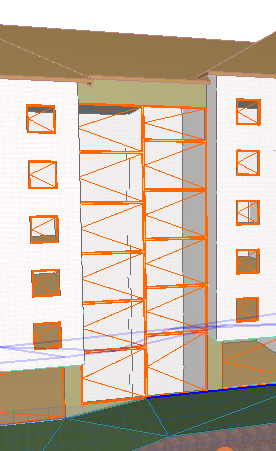

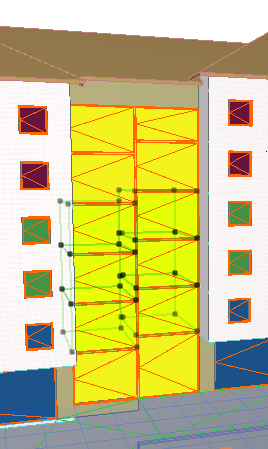

  楼梯间 - 多层内部空间的建模

• 绝热墙是隔开热空间的建筑外壳墙，它们由于导热差而被称为绝热体，一个典型例子是，隔开排房或相邻建筑的防火墙。

  在这种情况下，使用薄片状的Archicad区域，建模与您的建筑相邻的建筑的表面。在您的项目的每一个楼层上，使用一个单独的区域。
