导入BIM内容

该命令能够一步导入在一个外部Archicad文件(PLN, PLA或 TPL格式)中预定义的BIM数据。

导入以下 BIM 内容：

• 分类系统
• 属于分类系统的任何信息
• IFC转换器”映射“预设指的是分类系统:
• 类型映射转换用于IFC导入
• 类型映射转换用于IFC导出
• 信息映射转换用于IFC导出
• IFC 导入信息映射

从项目文件导入 BIM 内容

使用导入BIM内容命令，浏览您准备好的或已下载的任何项目文件，该文件包含了所需的分类系统和其他定义。

1. 转到 文件 > 互操作性 > 类别与信息 > 导入BIM内容。
2. 从出现的合并数据对话框中，浏览任何包含所需的分类/信息/IFC转换器映射定义的任何项目文件(PLN, PLA 或 TPL格式) 。
3. 点击打开导入这些数据。

   同样见下面的下载或导入BIM内容的条件。

从网站下载BIM数据文件

通过此命令，浏览并下载预配置的文件。

这些预定义各种国际标准的文件可在Graphisoft的网站获得：https://www.graphisoft.com/downloads//BIM_Data.html

1. 转到 文件 > 互操作性> 类别与信息>下载BIM内容。

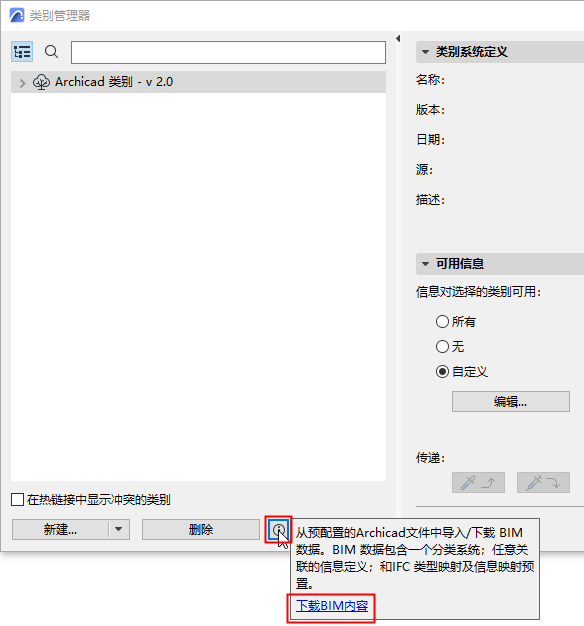

   同样链接可从下列项获得:

   • 类别管理器
   • 信息管理器
   • IFC转换器对话框





2. 这将转到Graphisoft网站，在这里，您可以选择一个包含标准类别/信息/映射定义的文件。
3. 下载文件至任何位置。
4. 使用 文件 >互操作性 >类别与信息>导入BIM内容浏览并导入下载的文件。

下载或导入BIM内容的条件

只有当接收的项目中不存在导入的数据时，才可进行导入。如果数据已经存在，将出现警报告知导入失败。

咨询Archicad 中的报告窗口（根据需要滚动到窗口底部）以查看哪个数据处于冲突中。

这种情况下，删除您项目中的复本数据，然后再次使用 导入BIM内容。
